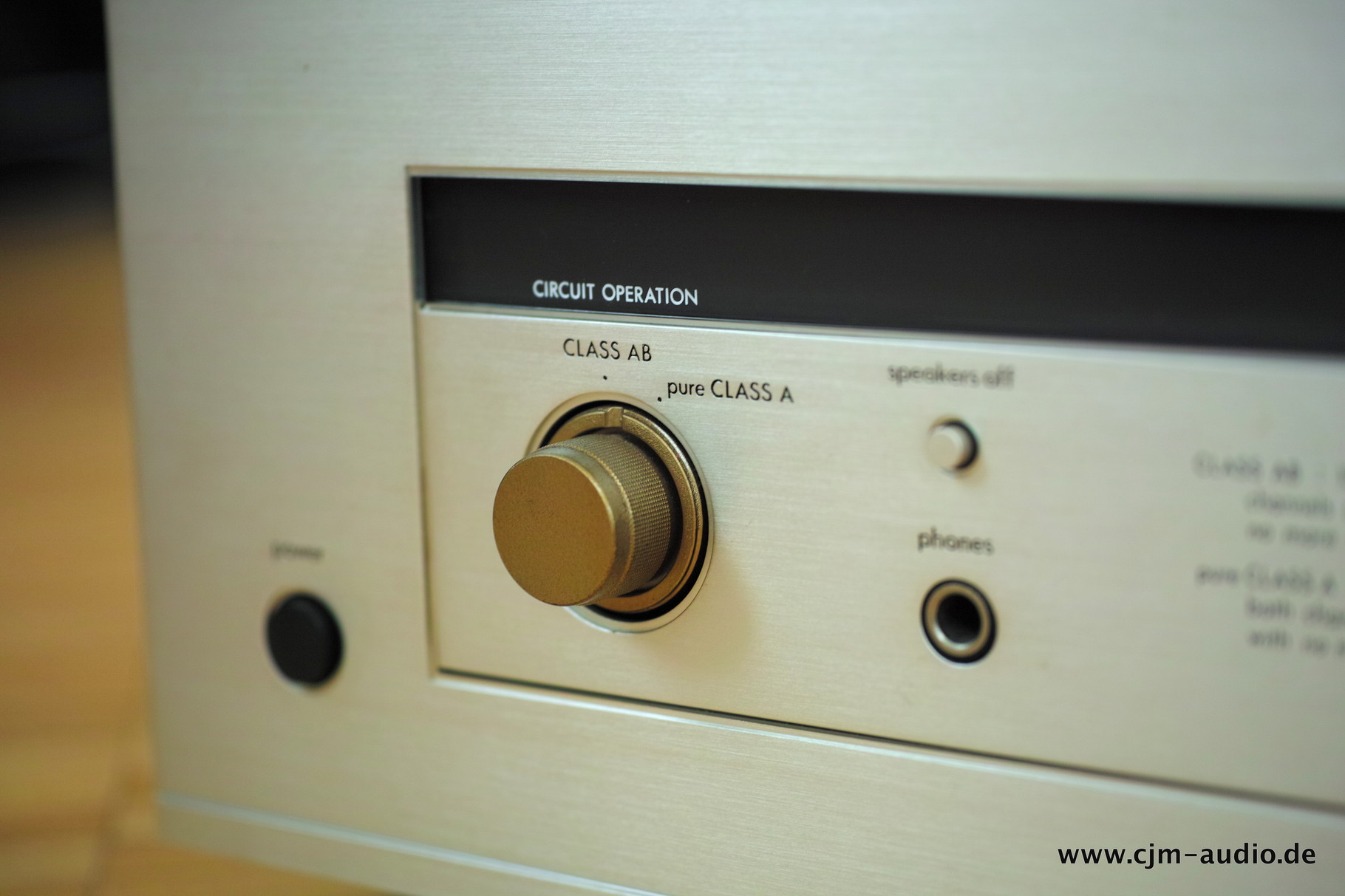

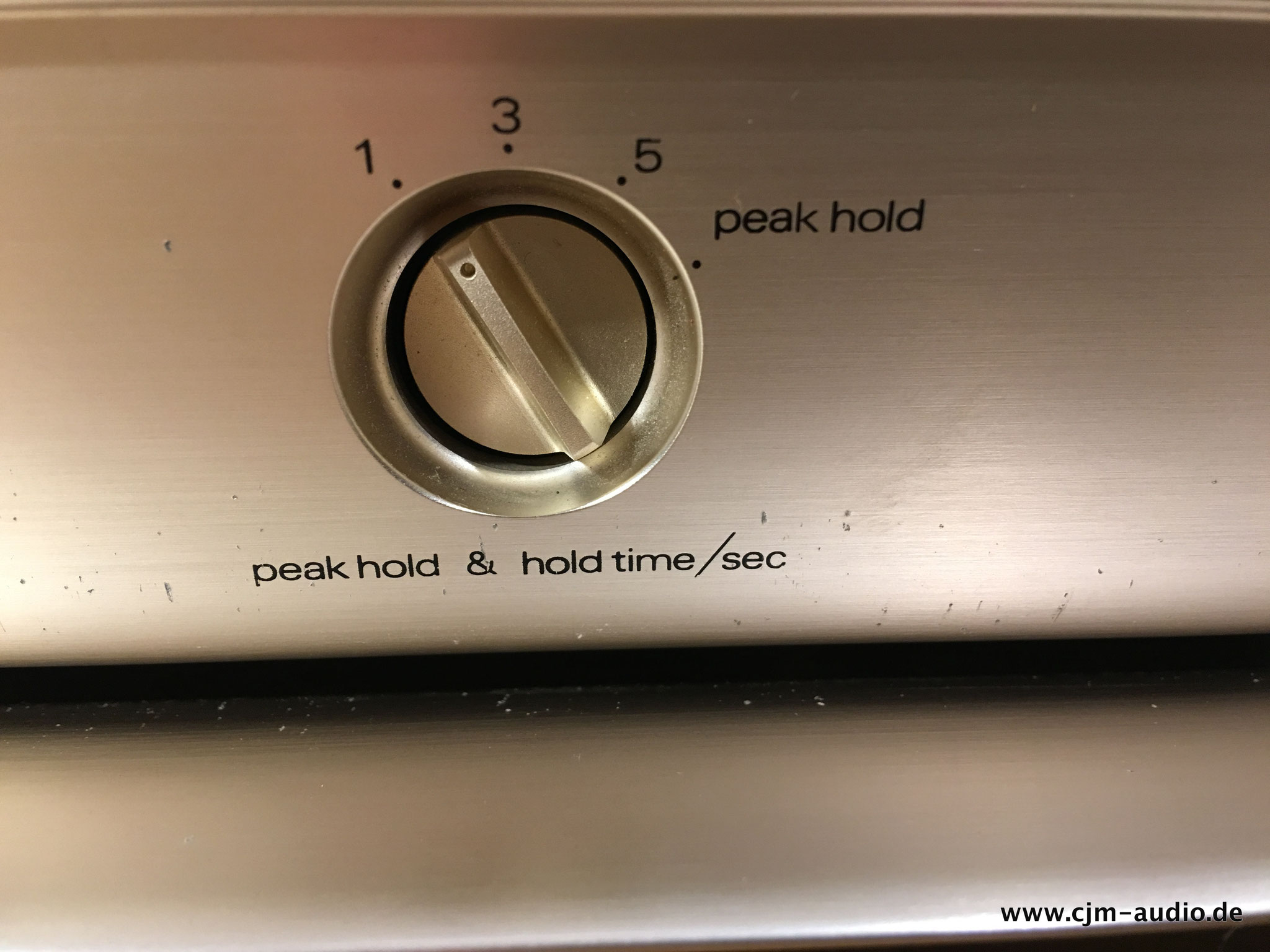

Eine der schönsten Endstufen von Luxman überhaupt.

Kraftvolle 100 Watt pro Kanal in reinem Class-A.

Sauberer Dual Mono Aufbau.

Im Brückenbetrieb mit 2 Stück M-05 ergeben sich 400 Watt Class-A pro Kanal!

Gebrauchsspuren sind vorhanden.

Es handelt sich um ein europäisches Gerät mit 220V.

Technisch überprüft und voll einsatzbereit.

Wir haben noch eine zweite Luxman M-05. Etwas billiger, dafür aber optisch etwas schlechter erhalten.

G218

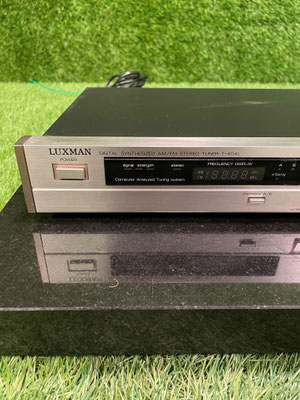

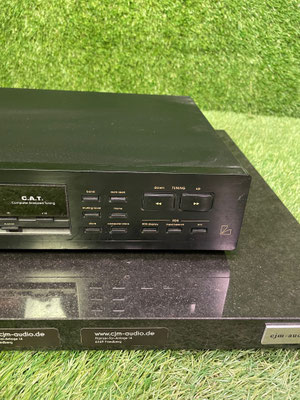

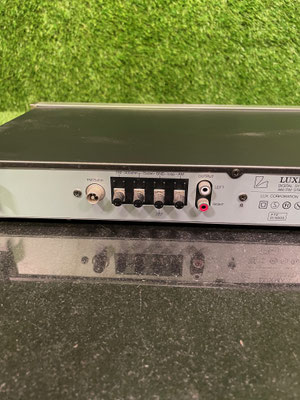

Schöner Vintage Tuner von Luxman.

G157

Schöner Vintage Tuner von Luxman.

Guter Zustand, einwandfreie Funktion.

G-195

Schönes Vintage Kassettendeck von Luxman.

Guter Zustand, einwandfreie Funktion.

G 191

Neuwertiger Luxman DA-250 DAC inkl. Bedienungsanleitung und Fernbedienung in Originalverpackung.

Weiterführende Informationen:

Der Luxman DA-250 ist weit mehr als nur ein Wandler; er fungiert vielmehr als Wandlervorstufe und zentrale Steuer- und Klangzentrale für die heimische HiFi-Anlage. Seit 2009 gehört Luxman zur International Audio Group (IAG), und seitdem hat das Unternehmen sein Produktportfolio kontinuierlich erweitert und verbessert. Der DA-250 ist ein äußerst vielseitiger Wandler, der sich für eine Vielzahl von Aufgaben in einer modernen Audioanlage eignet. Neben der Verarbeitung digitaler Signale bietet er auch einen vollwertigen Analogeingang sowie eine hochwertige Kopfhörerbuchse.

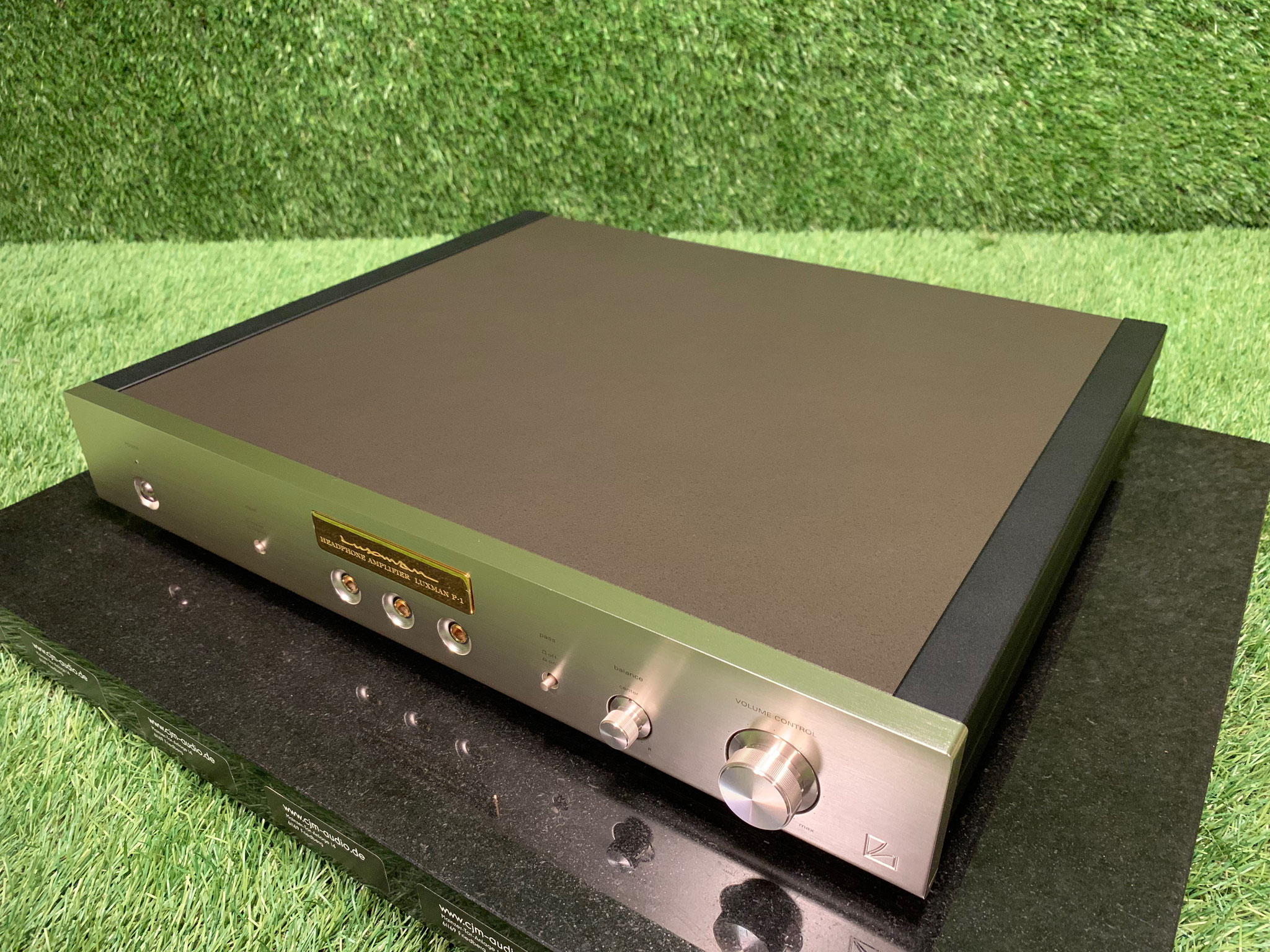

Das Gehäuse des Luxman DA-250 ist solide gebaut und verfügt über eine Frontplatte von etwas mehr als 36 Zentimetern Breite. Auf der Frontplatte befinden sich zwei Drehknöpfe, ein Netzschalter, eine Kopfhörerbuchse und ein Display mit einer zweizeiligen Siebensegmentanzeige sowie einigen Indikator-LEDs, die Informationen zum digitalen Eingangssignal anzeigen.

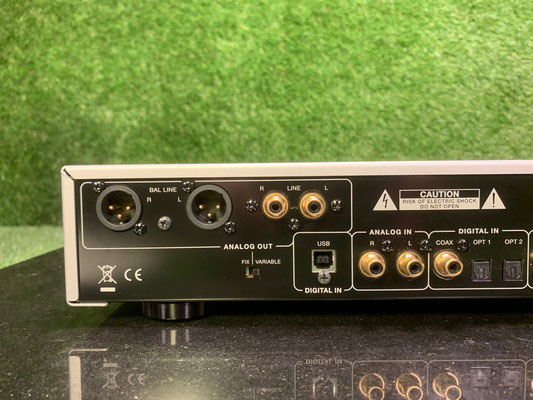

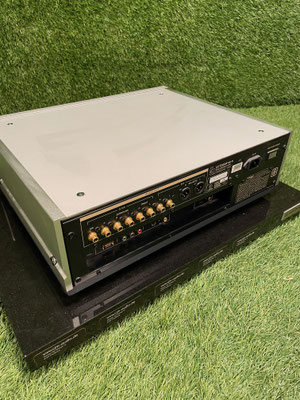

Die Rückseite des DA-250 ist in zwei Anschlussbereiche unterteilt. Auf der linken Seite befinden sich die Analogausgänge, die sowohl symmetrisch als auch unsymmetrisch vorhanden sind. Auf der rechten Seite sind die Eingänge und ein Digitalausgang angeordnet. Zu den Eingängen gehören ein USB-Eingang, ein Cinch-Paar für analoge Signale sowie verschiedene Digitaleingänge, darunter koaxiale und optische Eingänge. Der DA-250 verfügt auch über zwei Digitalausgänge, sowohl koaxial als auch optisch. Eine Kaltgerätebuchse rundet die Anschlussoptionen auf der Rückseite ab.

Zur Ausstattung des Wandlervorverstärkers gehört auch eine Fernbedienung im Scheckkartenformat, die verschiedene nützliche Funktionen bietet. Dazu gehören die Phaseninvertierung des Analogsignals am XLR-Ausgang und den unsymmetrischen Cinch-Buchsen sowie die Möglichkeit, die Empfindlichkeit des angeschlossenen Kopfhörers über die "Sens"-Taste anzupassen. Damit kann der Ausgangspegel um 9 dB erhöht werden, was besonders bei Kopfhörern mit geringem Wirkungsgrad von Vorteil ist.

Der Luxman DA-250 ist äußerst vielseitig und kann mit einer Vielzahl von digitalen Signalen umgehen, einschließlich DSD-Signalen (2,8 und 5,6 MHz) sowie PCM-Signalen bis zu 32 bit/192 kHz. Der USB-Eingang ermöglicht die direkte Erkennung des Luxman als Audiogerät auf einem Mac, während Windows-Benutzer den entsprechenden Treiber von der Luxman-Website herunterladen können. Darüber hinaus akzeptiert der DA-250 koaxiale und optische Digitaleingänge mit Auflösungen von bis zu 24 bit/192 kHz.

Im Testbetrieb fungiert der Luxman DA-250 als Wandlervorstufe mit variablen Ausgängen. Wenn Sie ihn nur als Wandler verwenden möchten, können Sie den Ausgangspegel einfach per Knopfdruck festlegen. Der Luxman verwendet die Luxman Electric Controlled Ultimate Attenuator (LECUA)-Technologie zur Lautstärkeregelung, die eine präzise und hochwertige Steuerung der Lautstärke ermöglicht. Diese Technologie reguliert die Lautstärke durch ein elektronisch gesteuertes Widerstandsnetzwerk und bietet eine hervorragende Klangqualität und Kanaltrennung.

Die klanglichen Qualitäten des DA-250 sind beeindruckend. Er bietet eine ausgewogene und präzise Wiedergabe über alle Frequenzbereiche hinweg und zeichnet sich durch eine hohe Detailgenauigkeit aus. Die Musik wird in einem weiten und tiefen Raum präsentiert, wobei der Luxman besonders in den unteren Registern glänzt. Sowohl über die Analogausgänge als auch über den Kopfhörerausgang liefert er eine beeindruckende Leistung und ermöglicht es dem Hörer, feine Nuancen und Details der Musik zu erleben, ohne aufdringlich zu sein.

Insgesamt ist der Luxman DA-250 ein äußerst vielseitiger und klanglich beeindruckender Wandlervorverstärker, der sowohl digitale als auch analoge Quellen mit hoher Präzision verarbeitet. Er bietet eine hervorragende Klangqualität und ist eine ausgezeichnete Wahl für anspruchsvolle HiFi-Enthusiasten.

M002

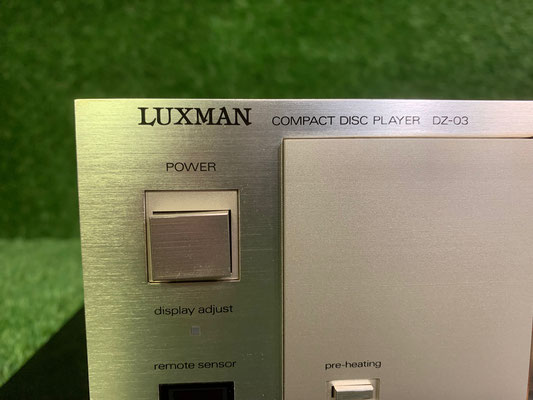

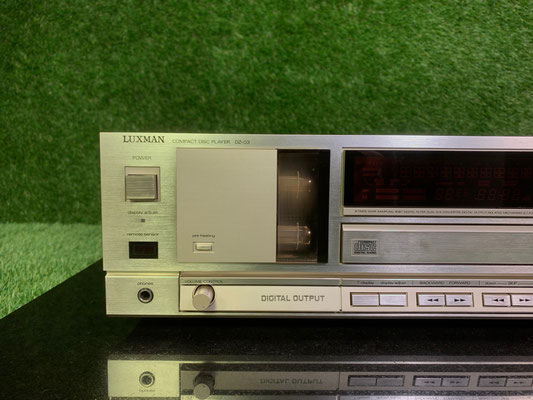

Der Luxman DZ-03 ist der CD Player, wenn es um eine analoge Wiedergabe geht!

Wurde vor 4 Jahren für 650€ bei den Hifi Profis überholt.

K336

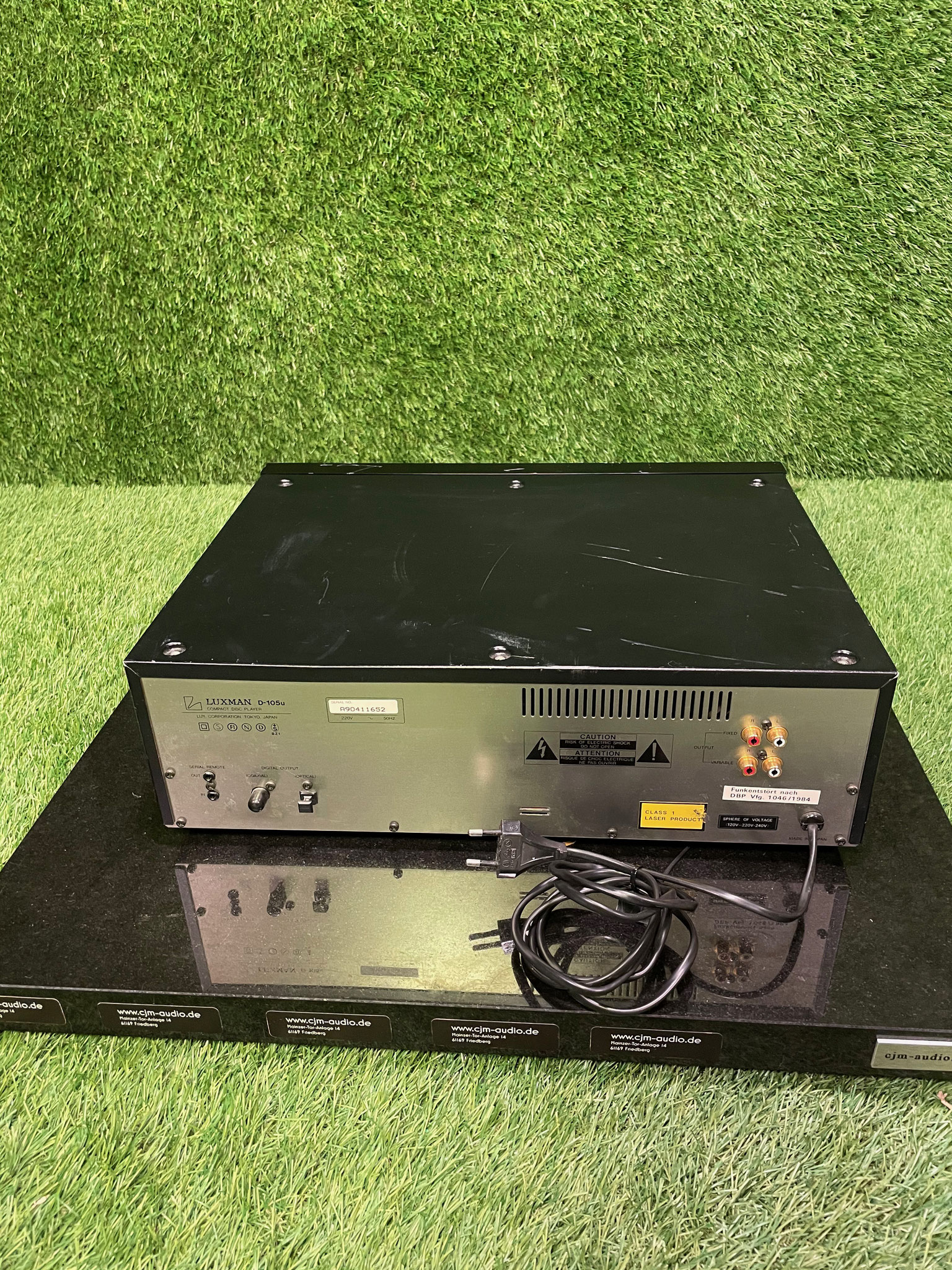

Klanglich ganz besonderer CD-Player mit Röhrenausgangsstufe.

Der D-105u ist die verbesserte Version des D-105 und hat Funktionen zur Röhrenschonung.

Einige Kratzer, einwandfreie Funktion.

G203

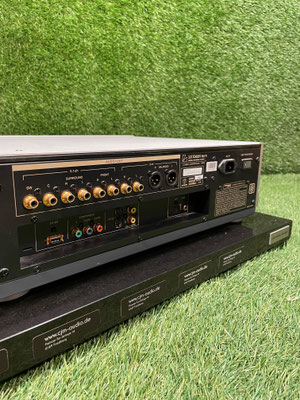

Sehr hochwertig verarbeiteter Multiformat Player von Luxman.

Der DU-50 spielt DVD Audio, DVD Video, SACD (Multi-Channel, Stereo), CD, Video CD, CR-R, MP-3 File.

Mit Fernbedienung.

Sehr guter Zustand, einwandfreie Funktion.

G154

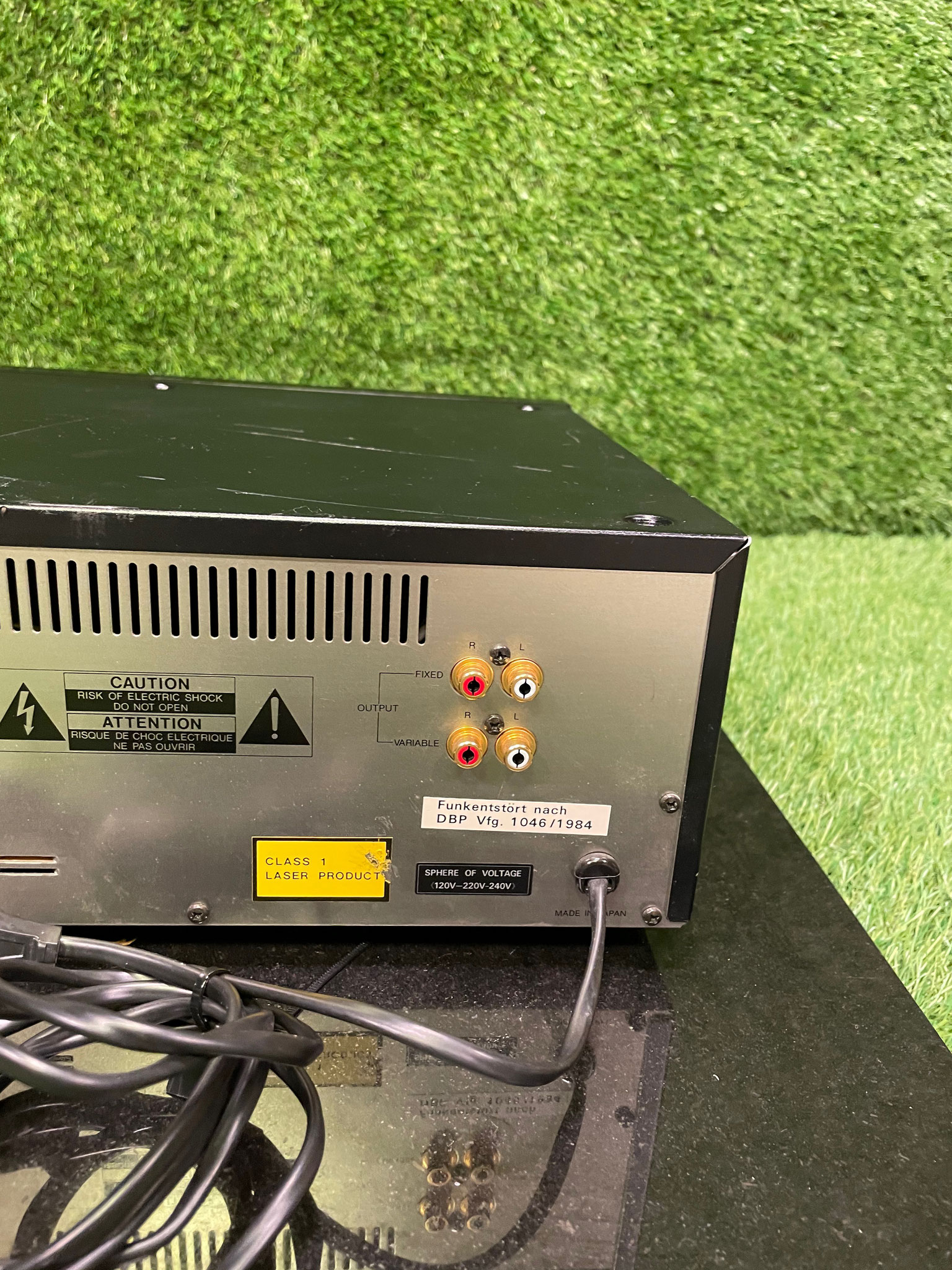

Klanglich sehr angenehmer Vintage CD-Player von Luxman.

Der D-375 ist in gutem Zustand.

G 193

Die Luxman M-03 ist ein absoluter audiophiler Klassiker und daher auch sehr wertstabil, bzw. sogar mit Wertsteigerung!

Absoluter Topzustand!

Output power : 2x 200W (8 Ohm, 20Hz...20Khz)

Dynamic power : 2x 500W (4 Ohm)

2x 700W (2 Ohm)

Mono (BTL) power : 1x 500W (8 Ohm, 1Khz)

1x 700W (8 Ohm, clipping point)

THD : 0,012% (1Khz)

Frequency response : 10Hz...100Khz (+0 / -1dB)

S/N ratio : 120dB (IHF-A)

Damping factor : 120dB (8 Ohm / 1Khz)

Input : 1V / 45kOhm

Dimensions : 43,8 x 16,5 x 42cm

Weight : 23,6kg.

Z001

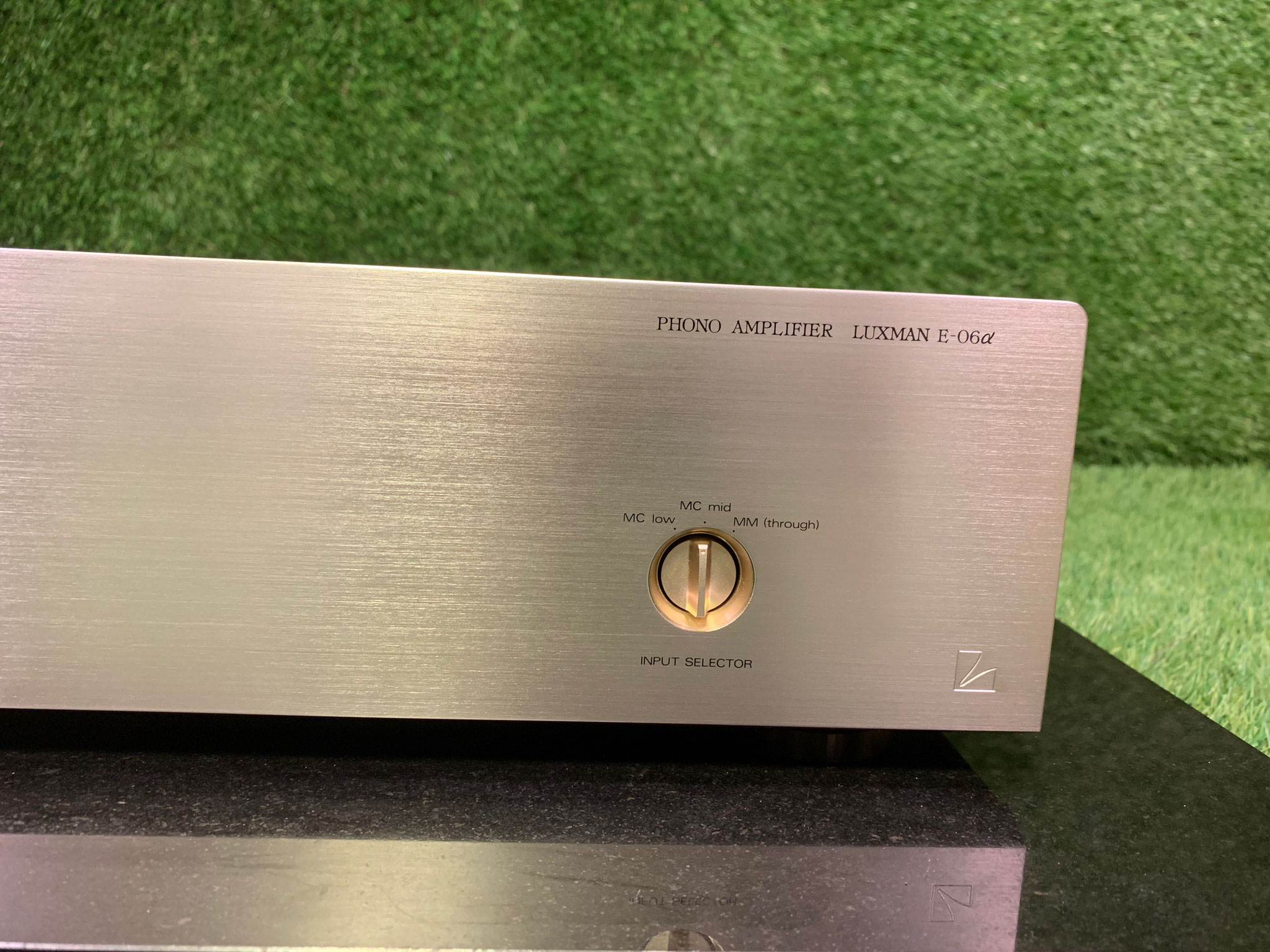

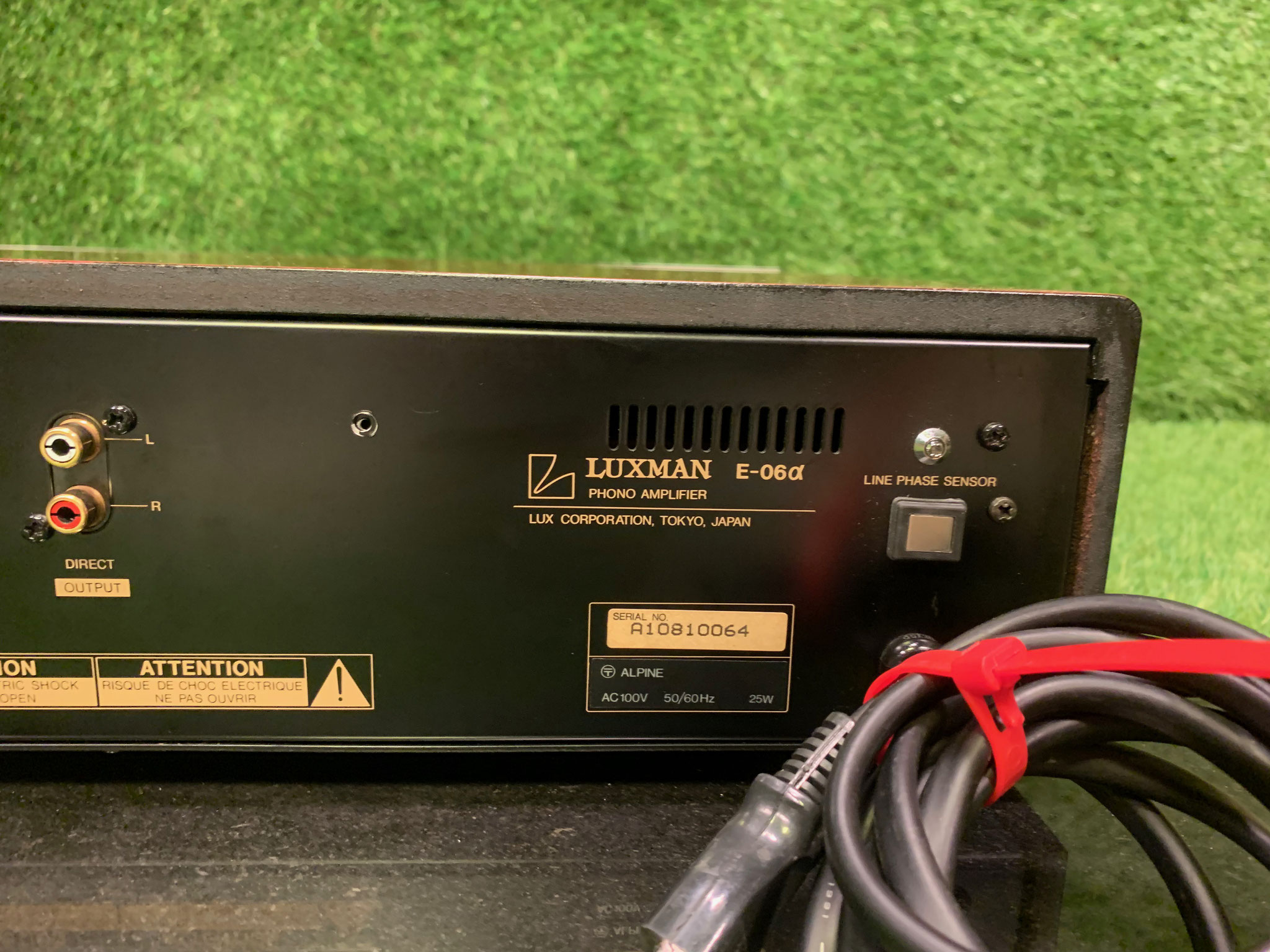

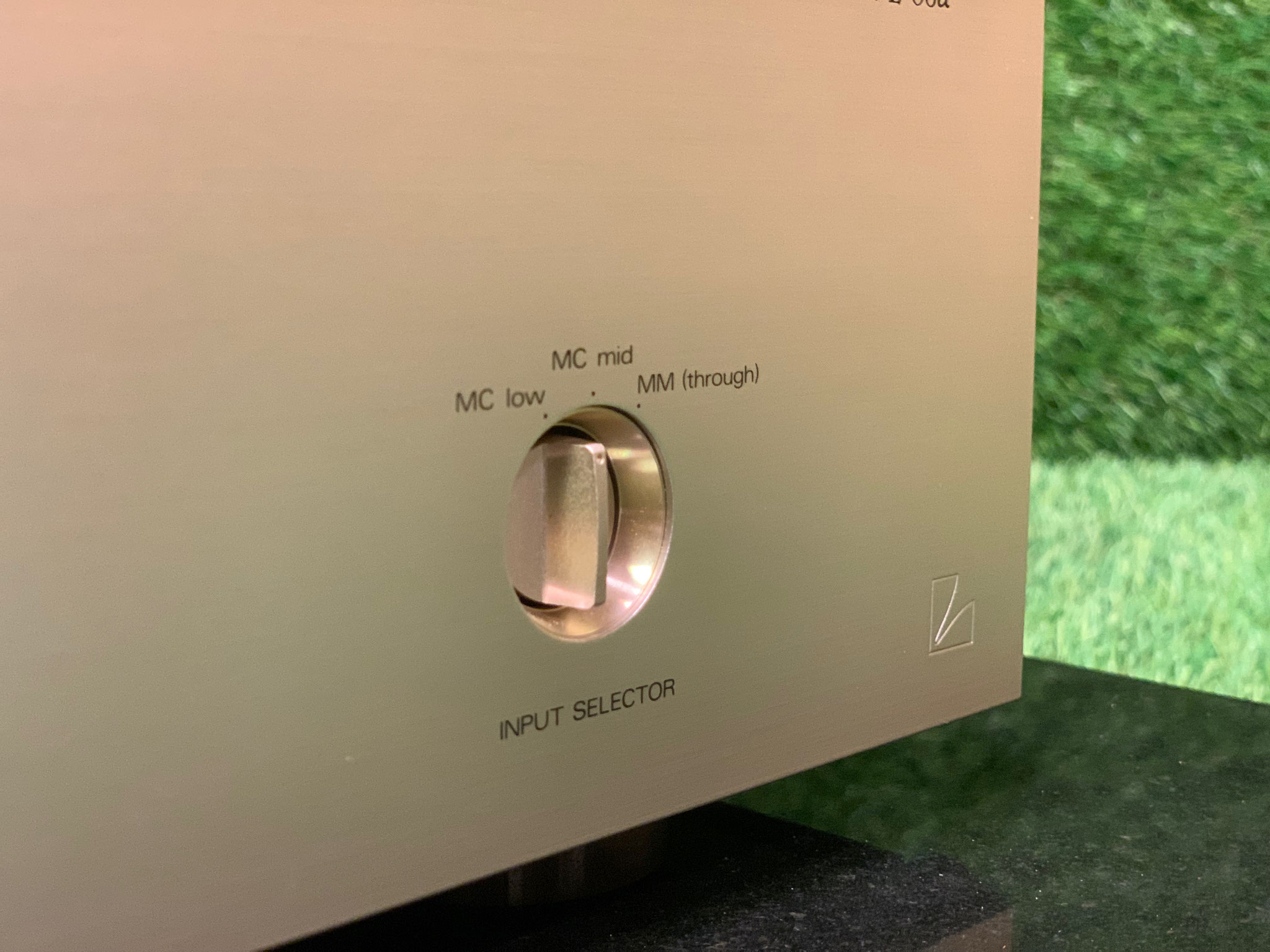

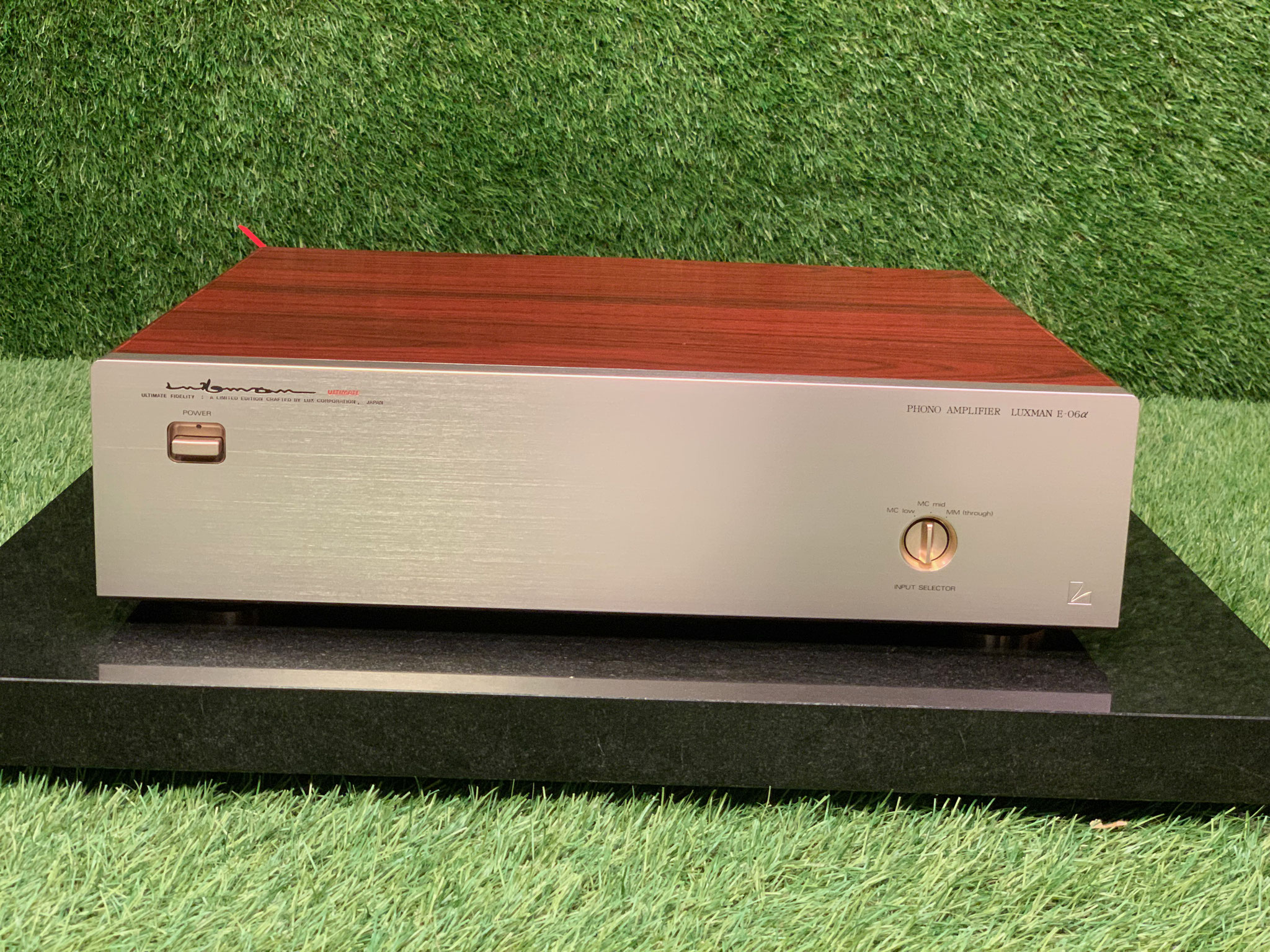

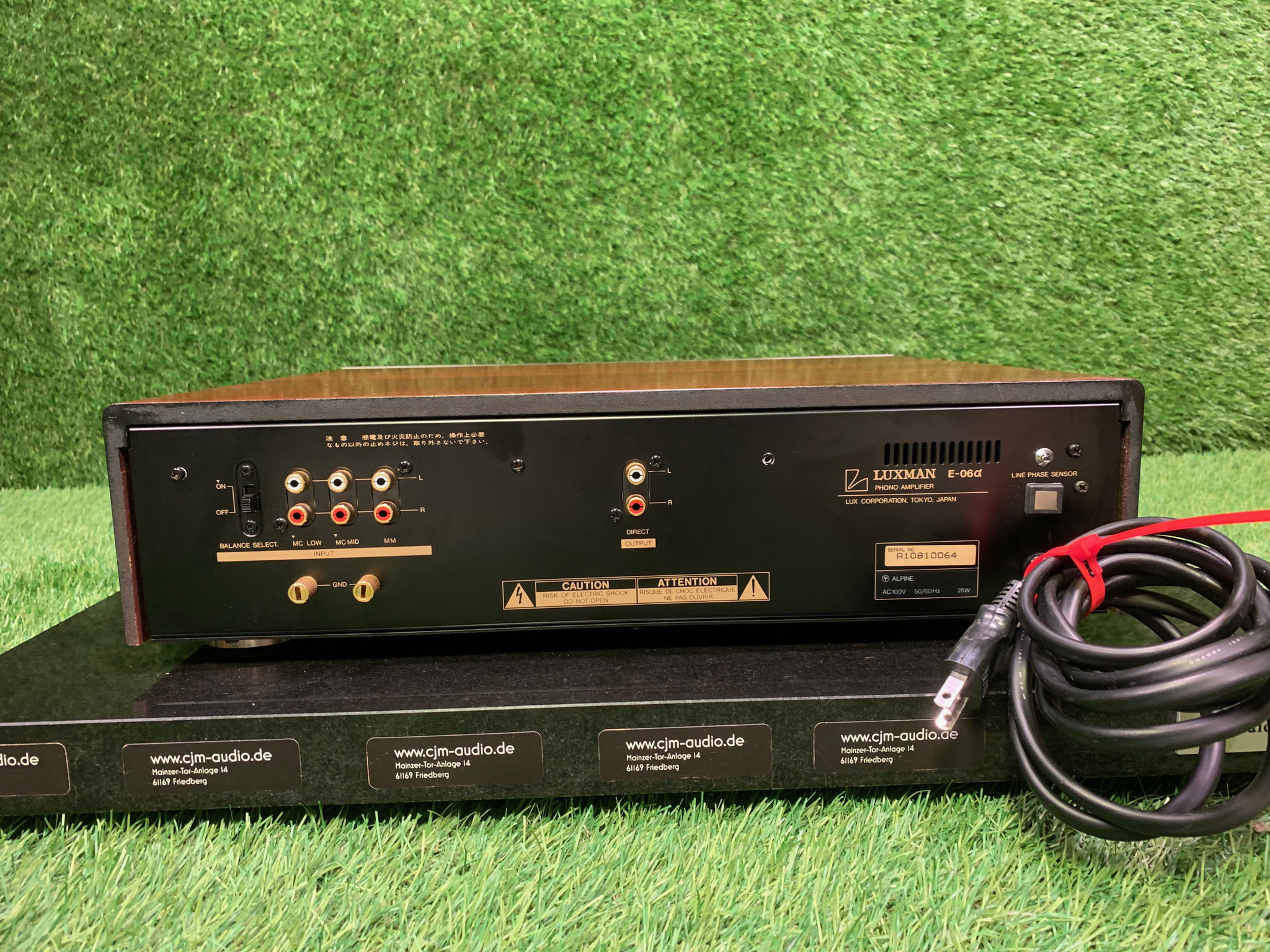

Eine der feinsten Phono Vorstufen die Luxman je gebaut hat. Die Luxman E-06 Alpha war nur dem asiatischem Markt vorbehalten, daher gibt es diese auch nur als 100V Gerät! Ein wirklich seltenes Gerät mit außergewöhnlichen Klangeigenschaften und "dem gewissen  Etwas" im Klanggeschehen.

Type : step-up transformer and CR phono equalizer

Frequency response : 20Hz...20Khz within 0,2dB

Inputs : 70µV / 35 Ohm (for 2...10 Ohm load, 1Khz, MC low)

200µV / 300 Ohm (for 10...100 Ohm load, 1Khz, MC mid)

2,5mV / 47kOhm (1Khz, MM)

Gain : 73dB (MC low)

64dB (MC mid)

42dB (MM, through)

Output : 10kOhm 32-steps fixed-resistor array (one per channel)

Output level : 300mV / 20 Ohm (1Khz, fixed & variable)

10V (maximum, 1Khz)

THD : < 0,005% (MM, 1Khz)

< 0,007% (MC, 1Khz)

S/N ratio : 76dB (MC low, IHF-A)

78dB (MC mid, IHF-A)

80dB (MM, IHF-A)

Channel separation : 90dB (10Khz)

PC : 40W

Dimensions : 46 x 12 x 40,8cm

Weight : 10kg.

G155

Die Luxman M-03 ist ein absoluter audiophiler Klassiker und daher auch sehr wertstabil, bzw. sogar mit Wertsteigerung!

Einige kleine Gebrauchsspuren, technisch einwandfreiem Zustand.

G199

Sehr kraftvolle Endstufe von Luxman.

Die M-383 lasst sich in Mono betreiben und leistet dann bis 700 Watt.

Guter Zustand, einwandfreie Funktion.

G202

Technische Daten:

Dauerleistung (bei Klirrfaktor)

8 Ohm: 2x 220 W (20Hz - 20Khz)

4 Ohm: 2x 300 W

Mono (BTL):

8 Ohm: 1x 550 W (1Khz) (1x 700 W Clipping)

4 Ohm:

Dynamikleistung

8 Ohm: 2x 300 W

4 Ohm: 2x 500 W

2 Ohm: 2x 700 W

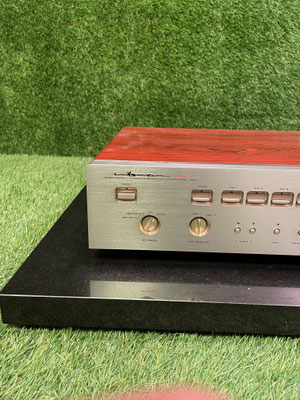

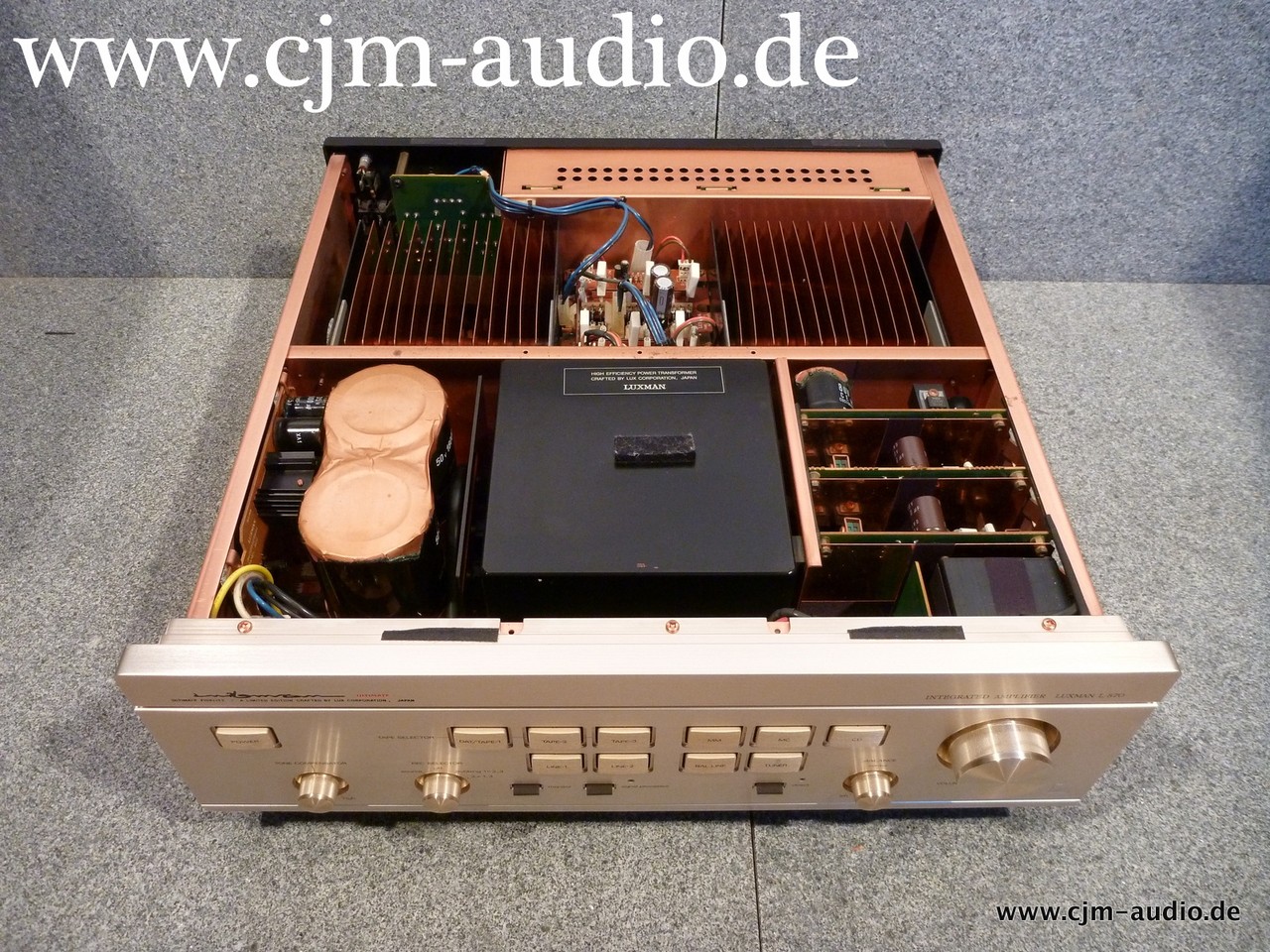

Luxman C-06α alpha Vintage Vorstufe in schönem Holzghäuse.

Für viele der beste Highend Vorverstärker und ehemals fast 10000 DM teuer.

Feinste Bauteile, mit 4fach Stufenschalter für die Lautstärkeregelung.

Vollverkupfertes Gehäuse.

Spezielle "Low Impedance"  Ausgänge zum treiben langer Kabelstrecken.

Sehr guter Zustand, einwandfreie Funktion.

G171

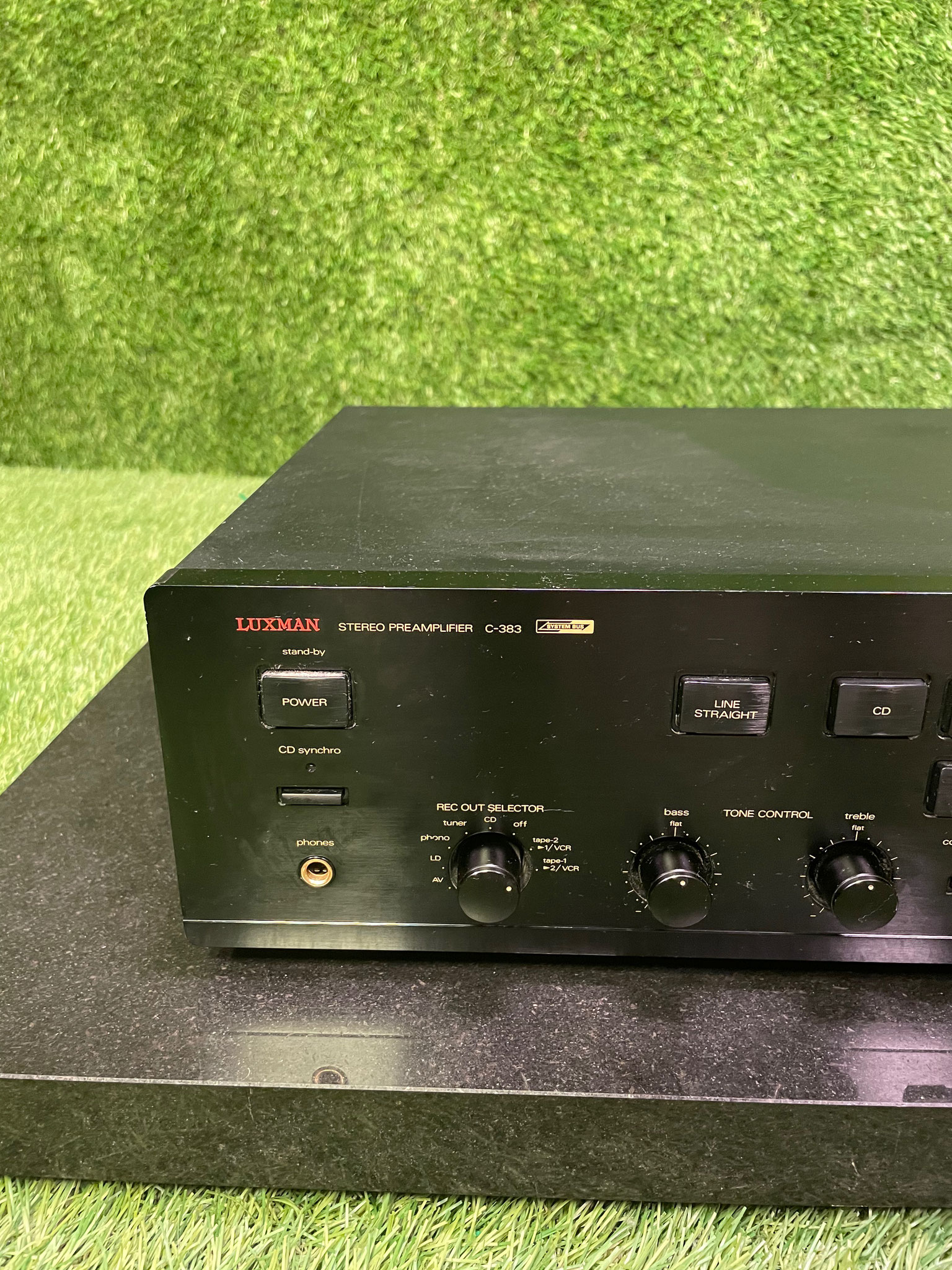

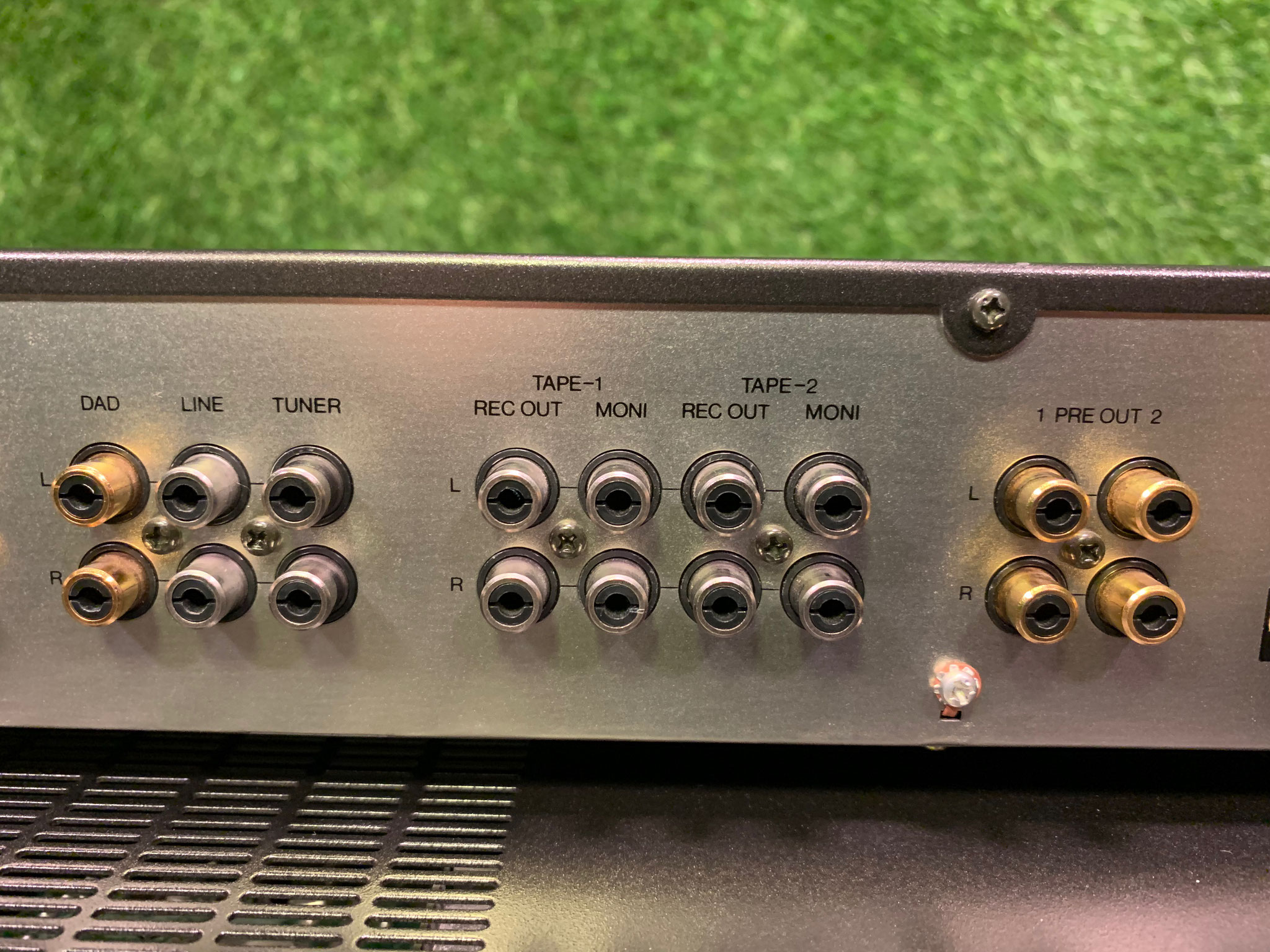

Klanglich hervorragende Vintage Vorstufe von Luxman.

Der C-383 hat einen Phono MM und MC Eingang.

Guter Zustand einwandfreie Funktion.

G194

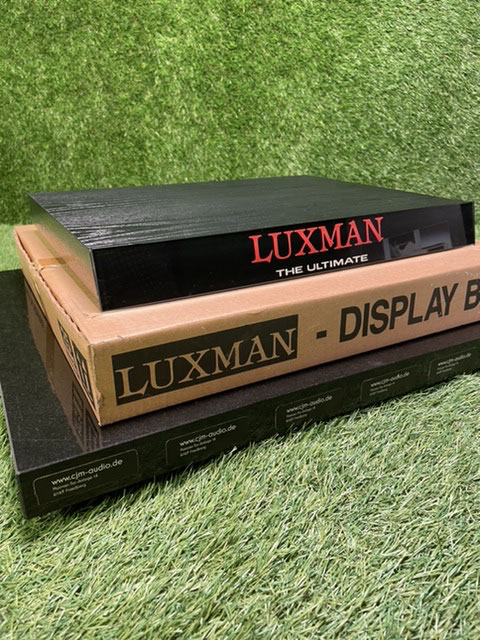

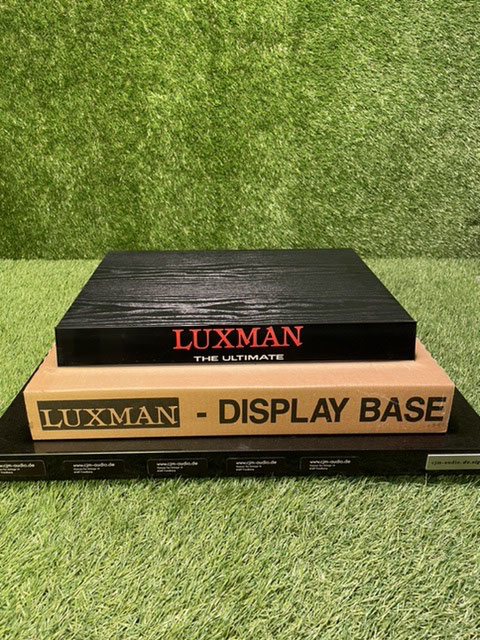

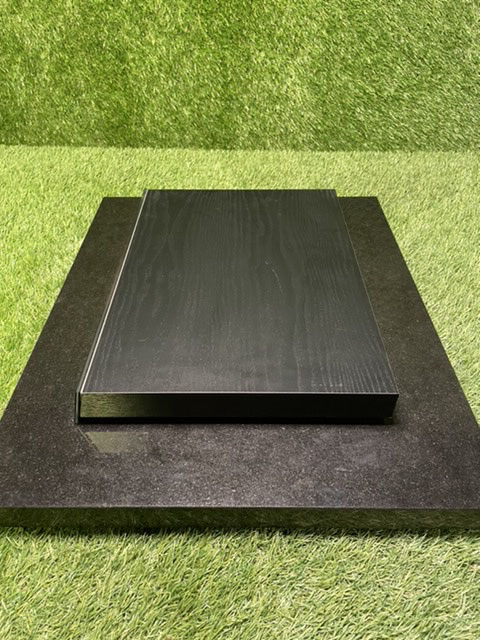

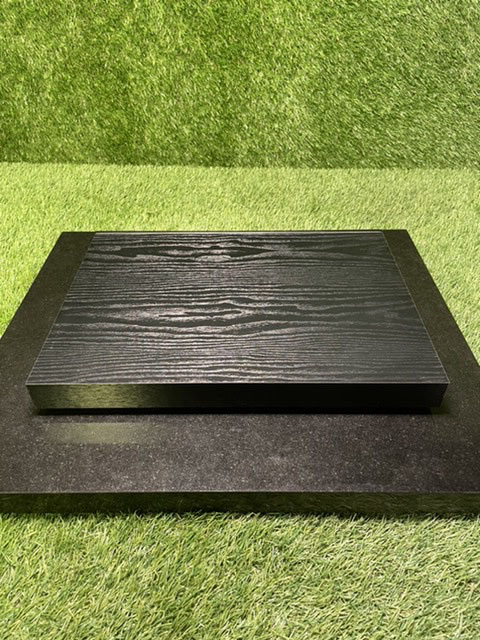

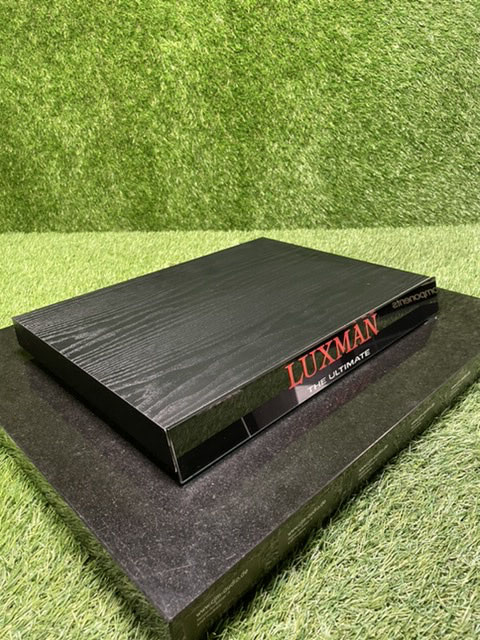

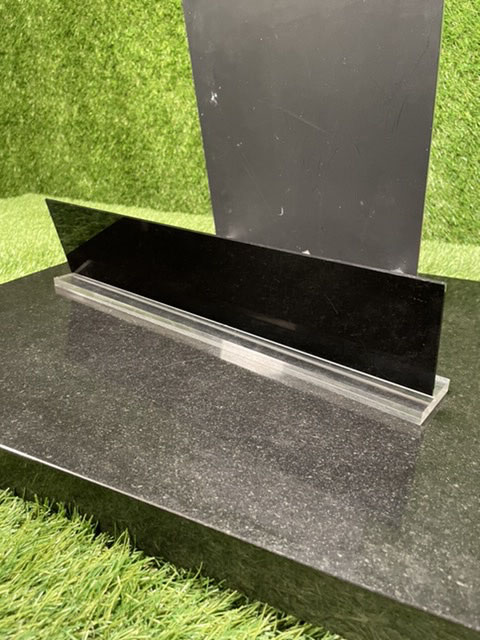

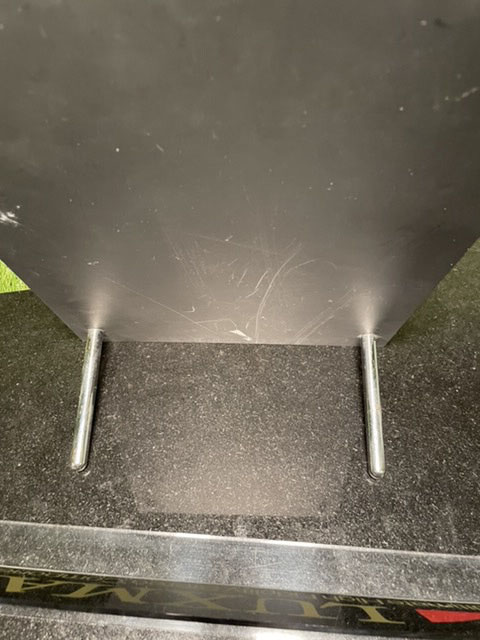

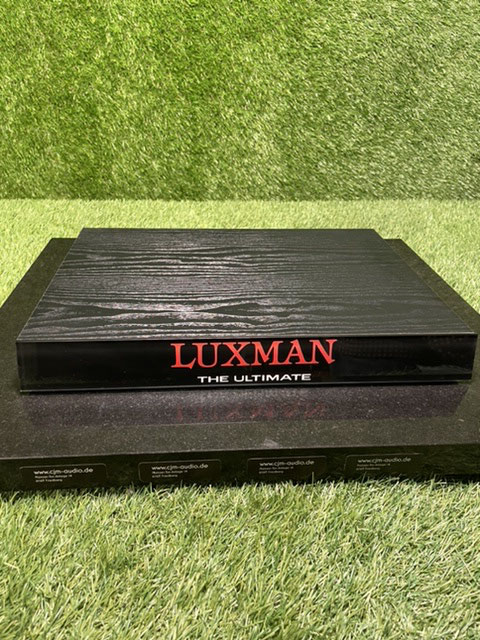

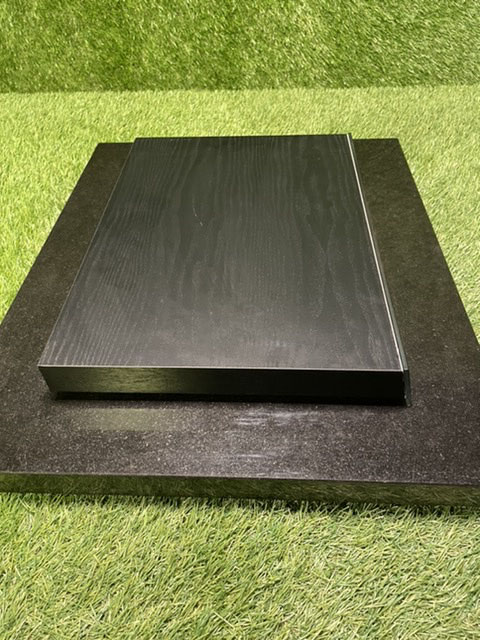

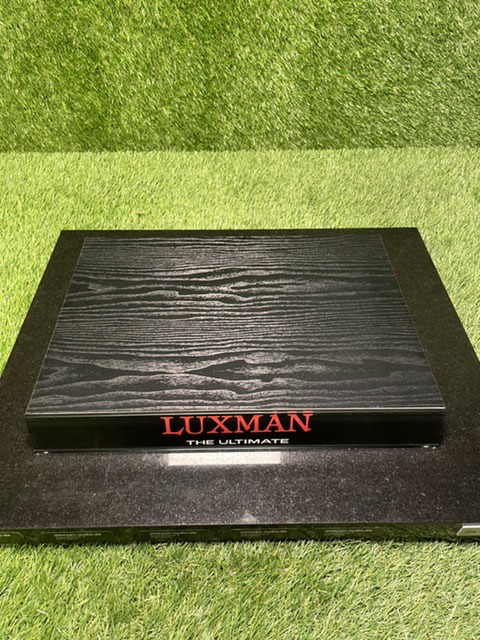

Original Luxman Vintage Display Base

Artikelnummer: H236

2x sehr seltene Luxman Werbeaufsteller für Vintage Hifi Sammler und Liebhaber.

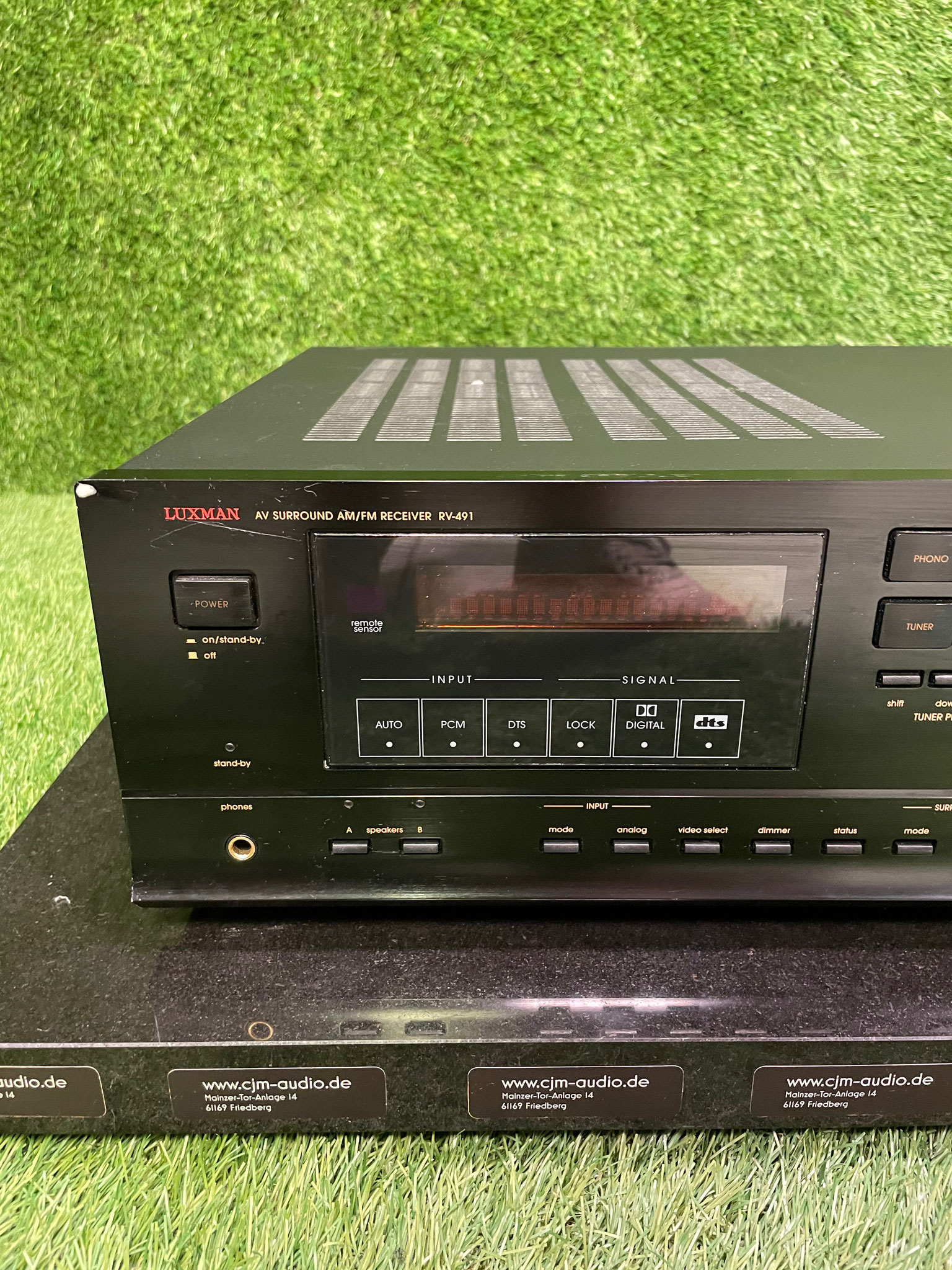

Kräftiger, 30kg schwerer, AV Receiver von Luxman.

Deutliche Gebrauchsspuren.

H234

Eine der schönsten Endstufen von Luxman überhaupt.

Kraftvolle 100 Watt pro Kanal in reinem Class-A.

Sauberer Dual Mono Aufbau.

Im Brückenbetrieb mit 2 Stück M-05 ergeben sich 400 Watt Class-A pro Kanal!

Wir haben 2 Stück am Lager! Fragen Sie nach einem Angebot für ein Paar.

Optisch gut, minimale Gebrauchsspuren sind vorhanden. Es handelt sich um ein europäisches Gerät mit 220V. Technisch überprüft und voll einsatzbereit.

G217

Die Luxman M-03 ist ein absoluter audiophiler Klassiker und daher auch sehr wertstabil, bzw. sogar mit Wertsteigerung!

Sehr gut erhaltene M-03 Endstufe vom japanischen Hersteller Luxman in technisch einwandfreiem Zustand.

Die passende Vorstufe C-03 ist ebenfalls auf Lager.

G201

Die Luxman M-03 ist ein absoluter audiophiler Klassiker und daher auch sehr wertstabil, bzw. sogar mit Wertsteigerung!

Einige kleine Gebrauchsspuren, technisch einwandfreiem Zustand.

Die passende Vorstufe C-03 ist ebenfalls auf Lager.

G200

Vintage Tape Deck von Luxman.

Gut erhalten, gute Funktion.

G164

Wunderschöne Vintage Vorstufe von Luxman.

Die C-03 verfügt über hochwertige, anpassbare Phono MM und MC Eingänge.

Guter Zustand, einwandfreie Funktion.

G151

Außergewöhnlich schön erhaltender vintage Klassiker vom japanischen Hersteller Luxman.

Schöne Klangfarben bei angenehmer Abstimmung zeichnen die Luxman C-02 Vorstufe aus!

Wir haben ebenfalls die Luxman M-02 Endstufe im Programm.

Dieses Angebot beinhaltet nur den C-02 Vorverstärker!

G163

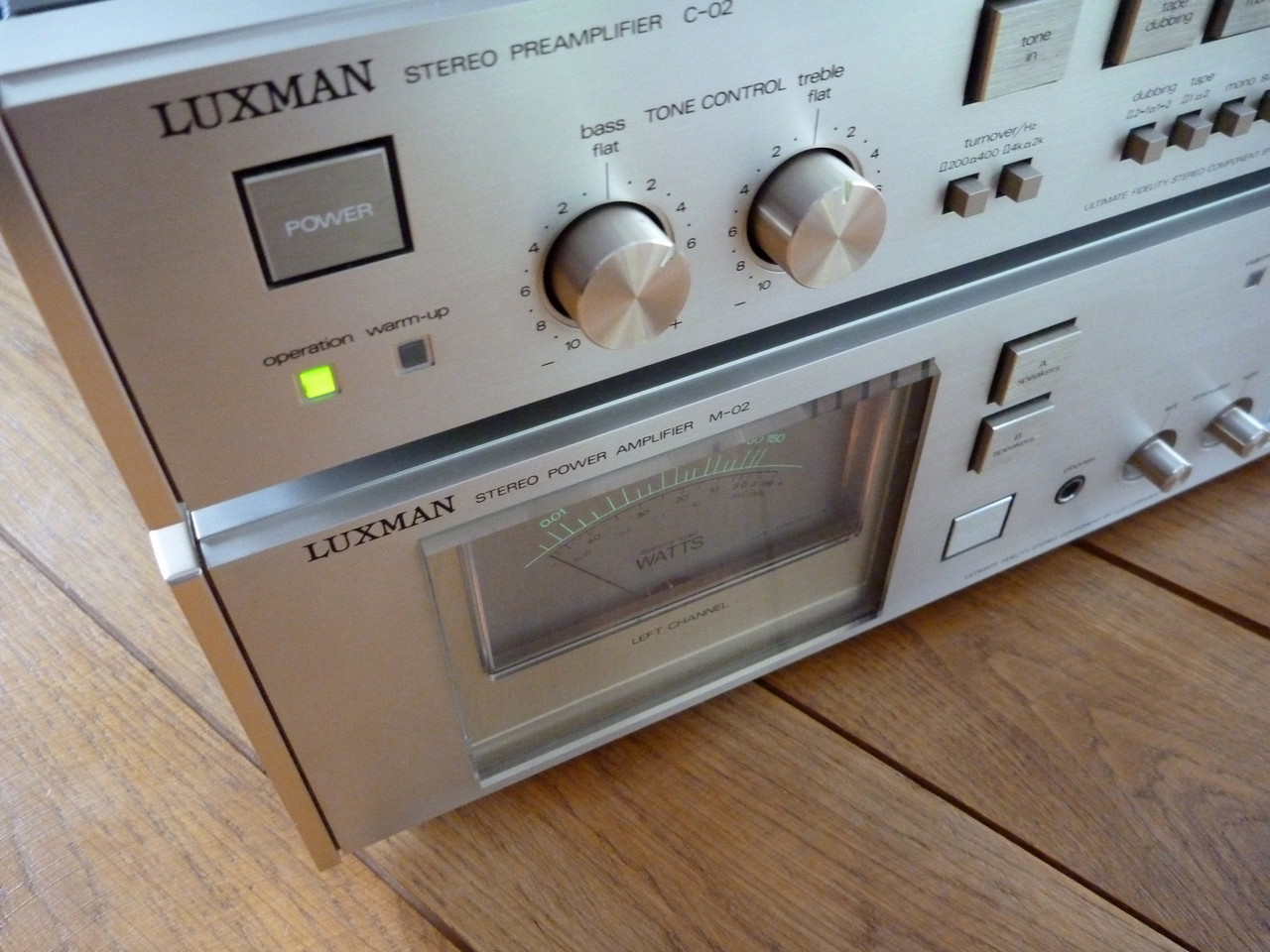

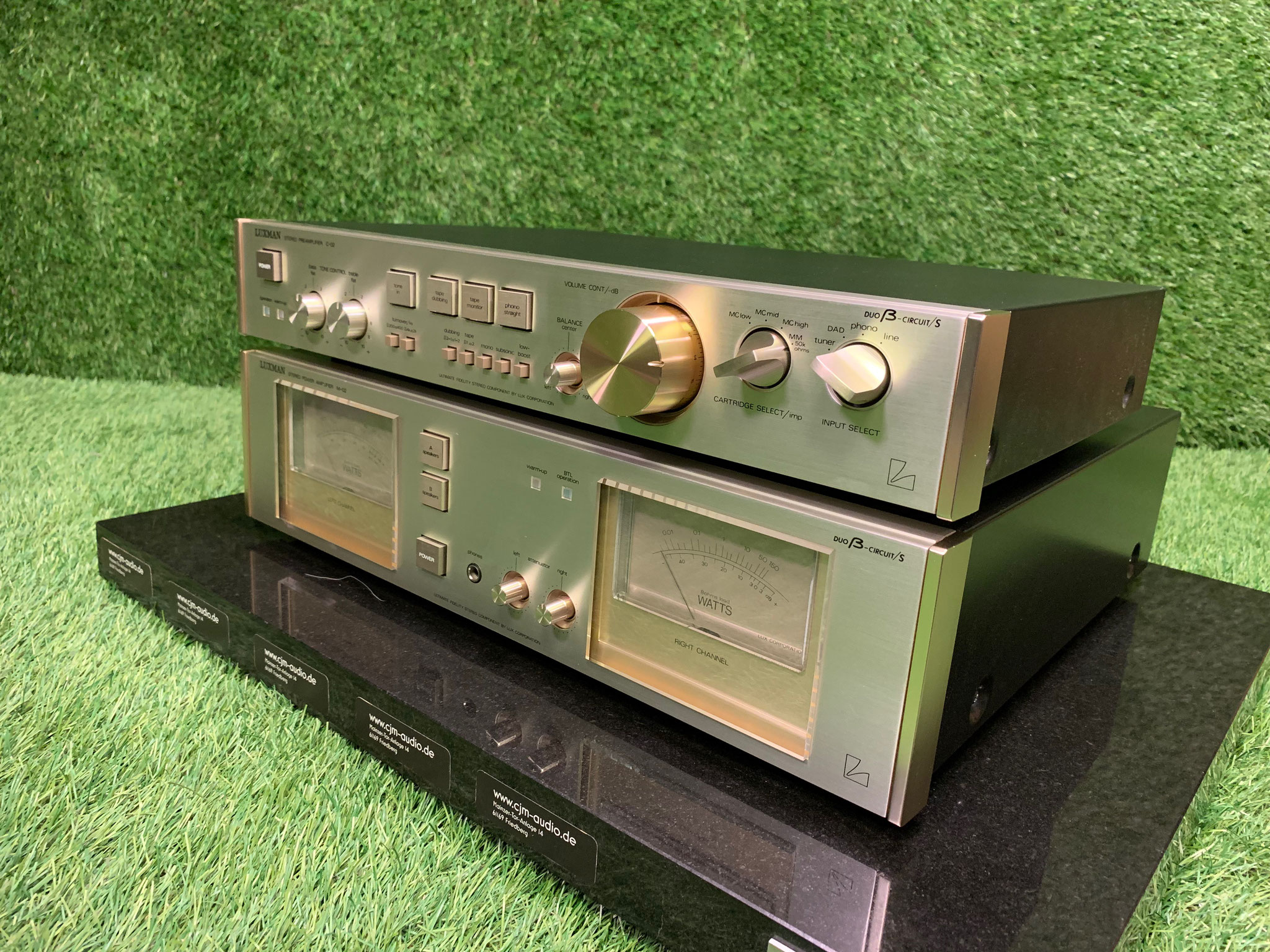

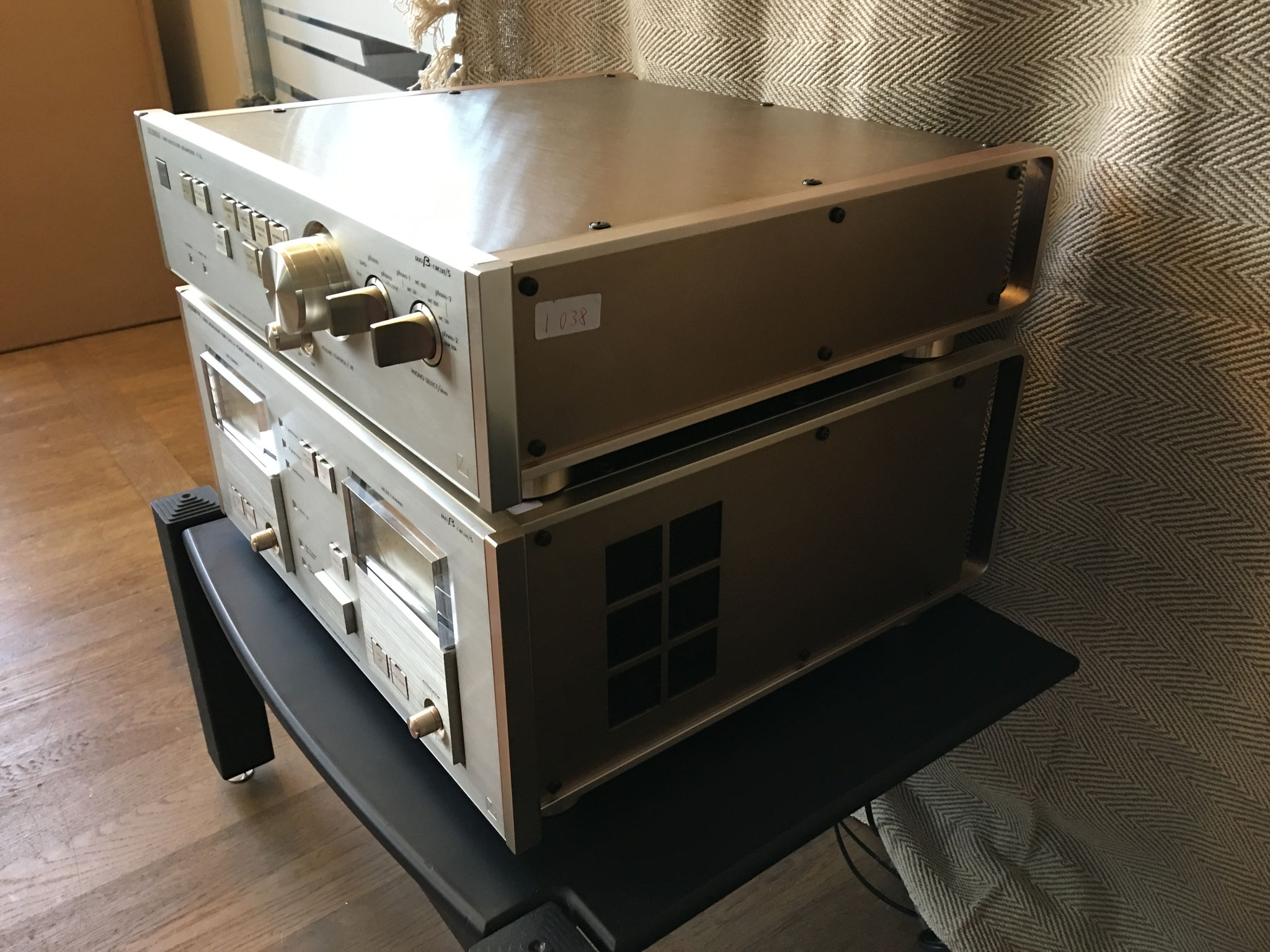

Top erhaltene Vor-/ Endstufen Kombination M-02 und C-02 von Luxman.

Inklusive der originalen Verpackungen des Vorvestärkers wie auch der Endstufe.

G163

G162

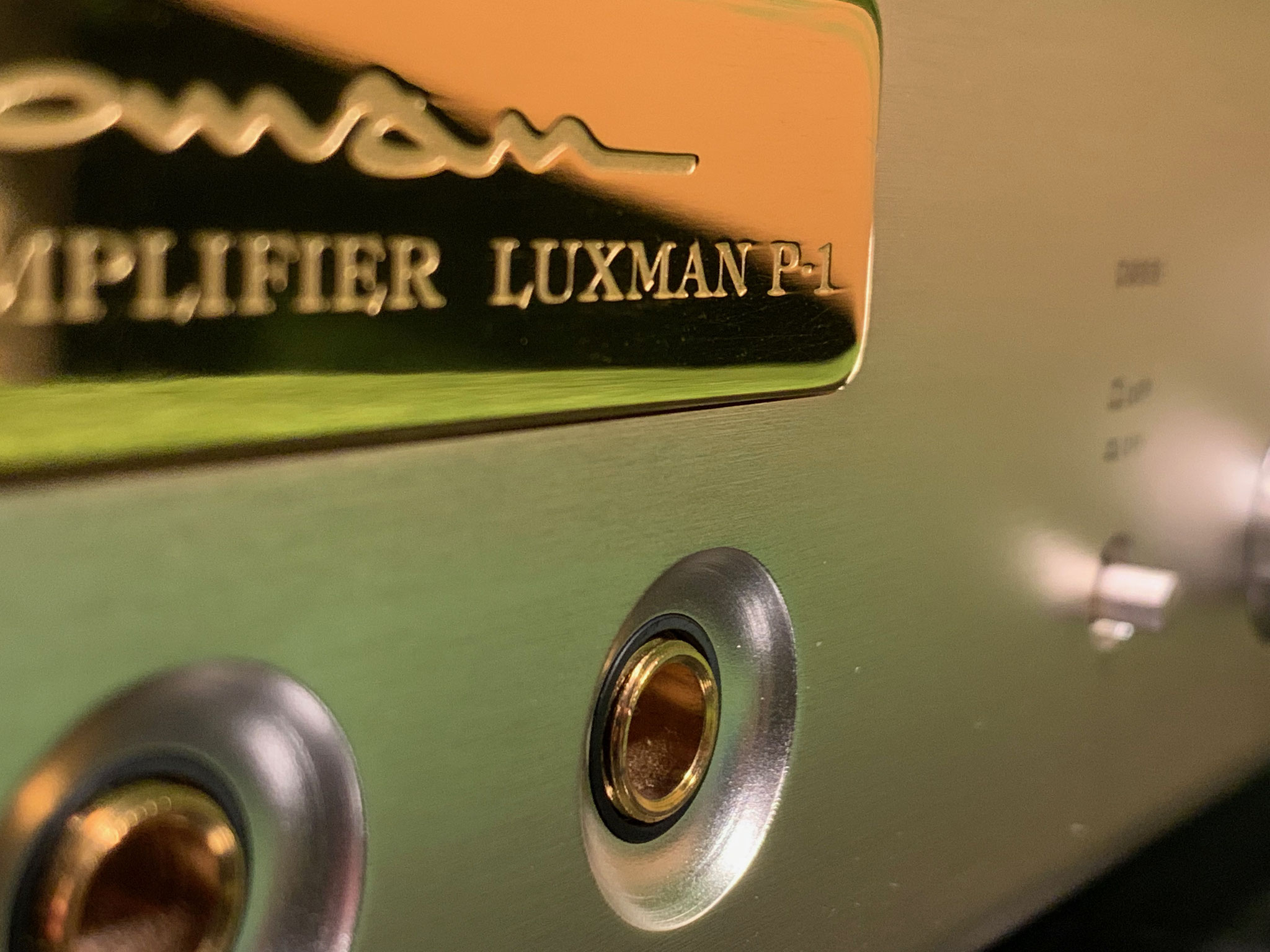

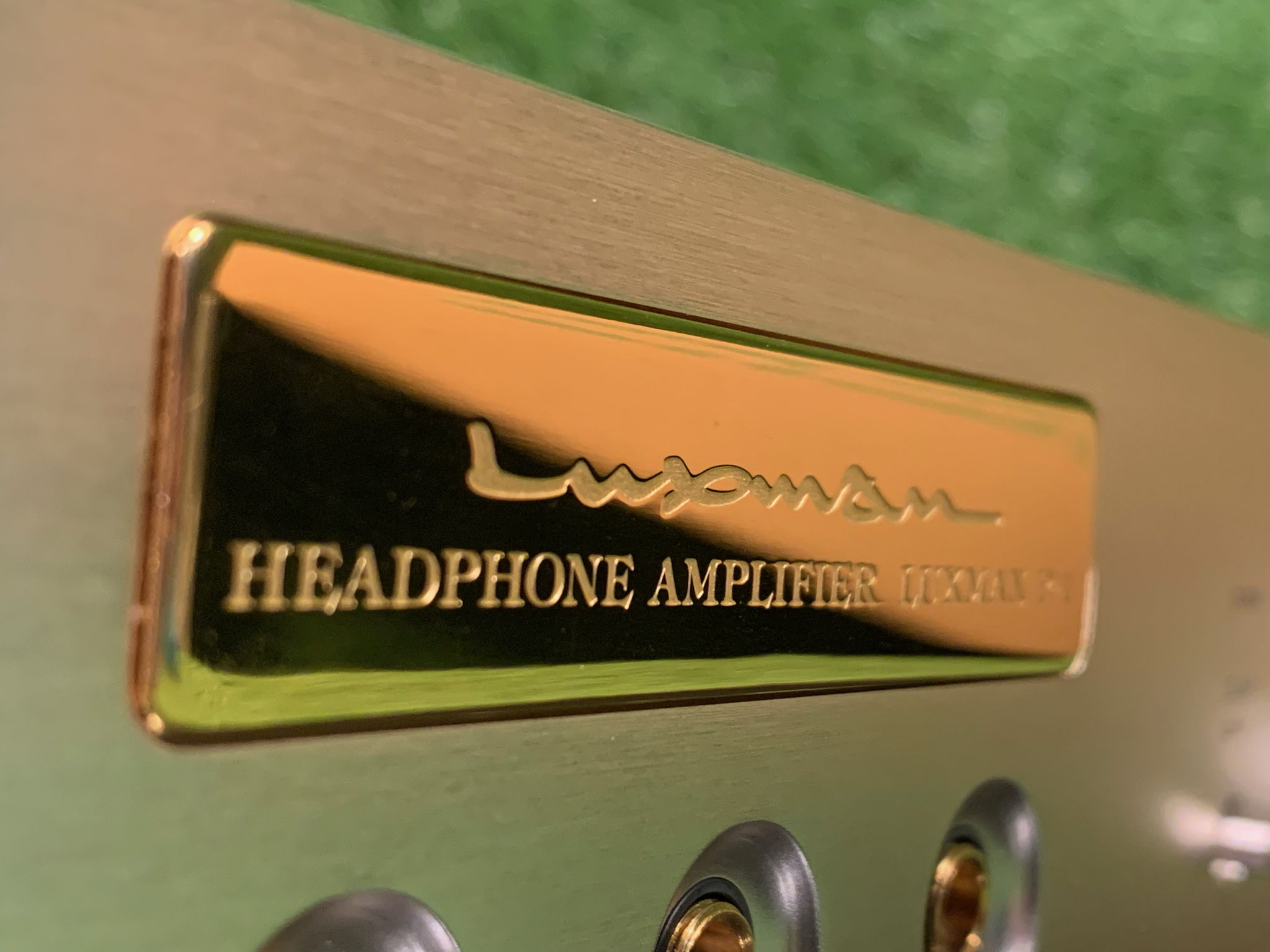

Äußerst seltener Luxman P1 Kopfhörerverstärker in der noch selteneren europäischen 220V Version.

Der Luxman P 1 kommt aus Sammlerhand inkl. Originalverpackung und ist von einem Neugerät quasi nicht zu unterscheiden!

G177

Sehr schön erhaltender vintage Klassiker vom japanischen Hersteller Luxman.

Schöne Klangfarben bei angenehmer Abstimmung zeichnen die Luxman C-02 Vorstufe aus!

Mit klanglich hervorragender und umfangreich einstellbarer Phono MM und MC Stufe.

G153

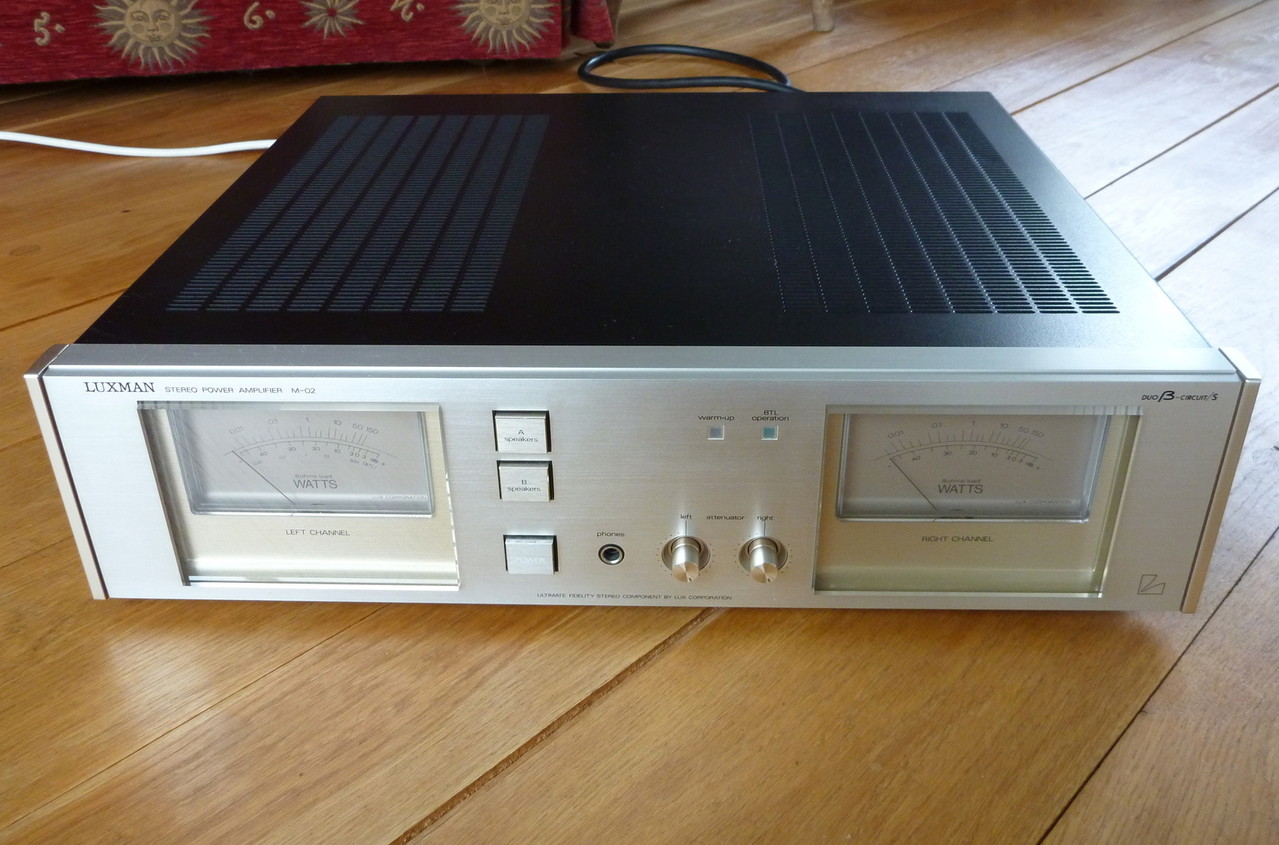

Angeboten wird eine außergewöhnlich schön erhaltene Luxman M-02 vintage Endstufe mit VU-Metern.  In dieser Preisklasse klanglich so ziemlich allen aktuellen Gerätschaften überlegen, von der wunderschönen Optik ganz zu schweigen.

Wir haben auch die passende C-02 Vorstufe auf Lager!

G162

Klanglegende von Luxman in guten Zustand und voller Funktion.

Umfangreiche Ausstattung mit Phono Eingang und Klangregelnetzwerk.

Leichte Lackfehler auf der Rückseite.

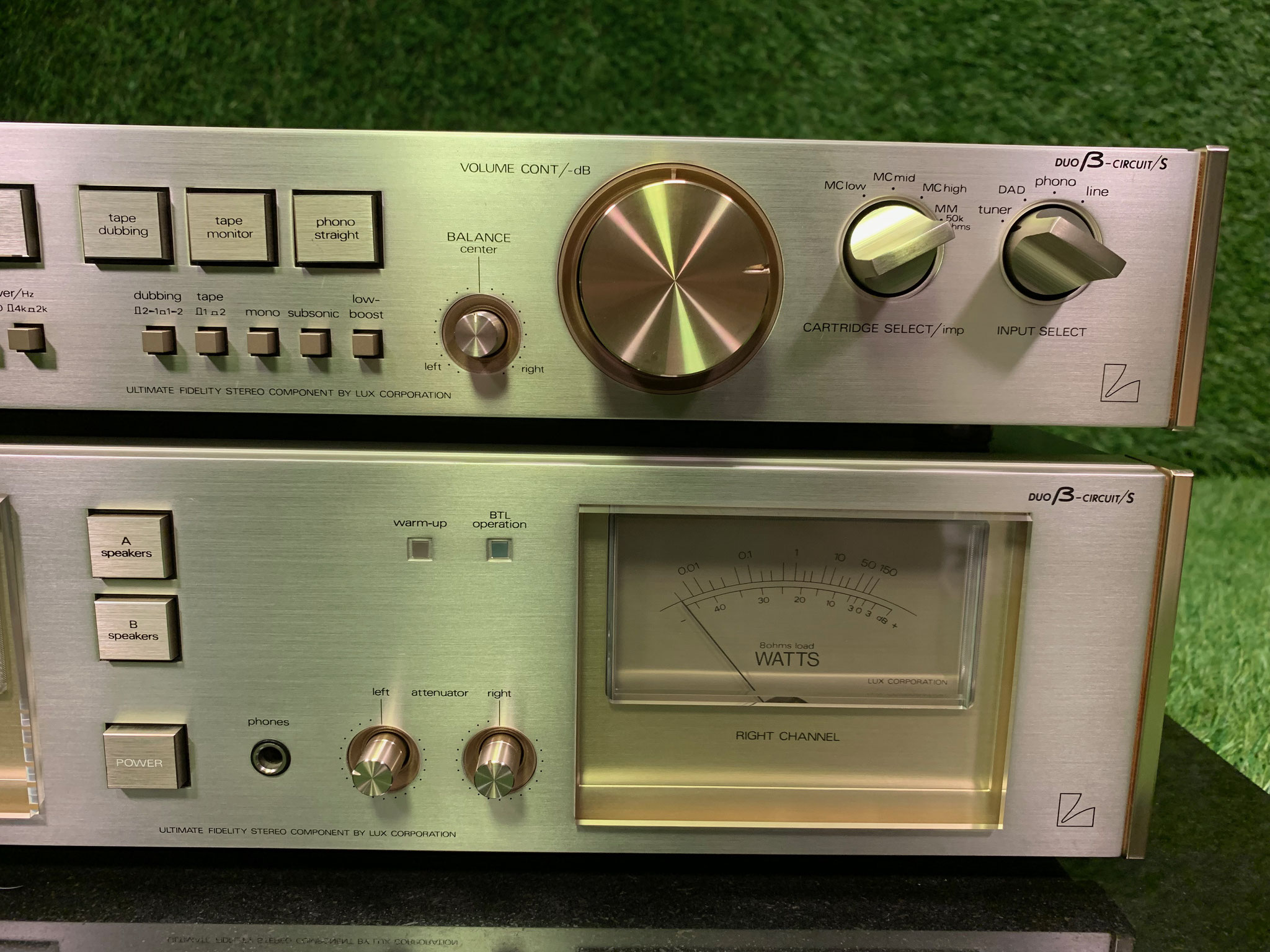

Angeboten wird eine top gepflegte Luxman M-03 B Endstufe + der passenden C-03 B Vorstufe inklusive beider Originalverpackungen und Bedienungsanleitungen.

Beide Geräte erhielten erst kürzlich für 1450,-€ eine Komplette Revision bei der Hifi-Zeile !!!

Sehr schön erhaltene C-05 vintage Vorstufe von aus der guten alten Luxman-Zeit.

Technisch geprüft und voll einsatzbereit.

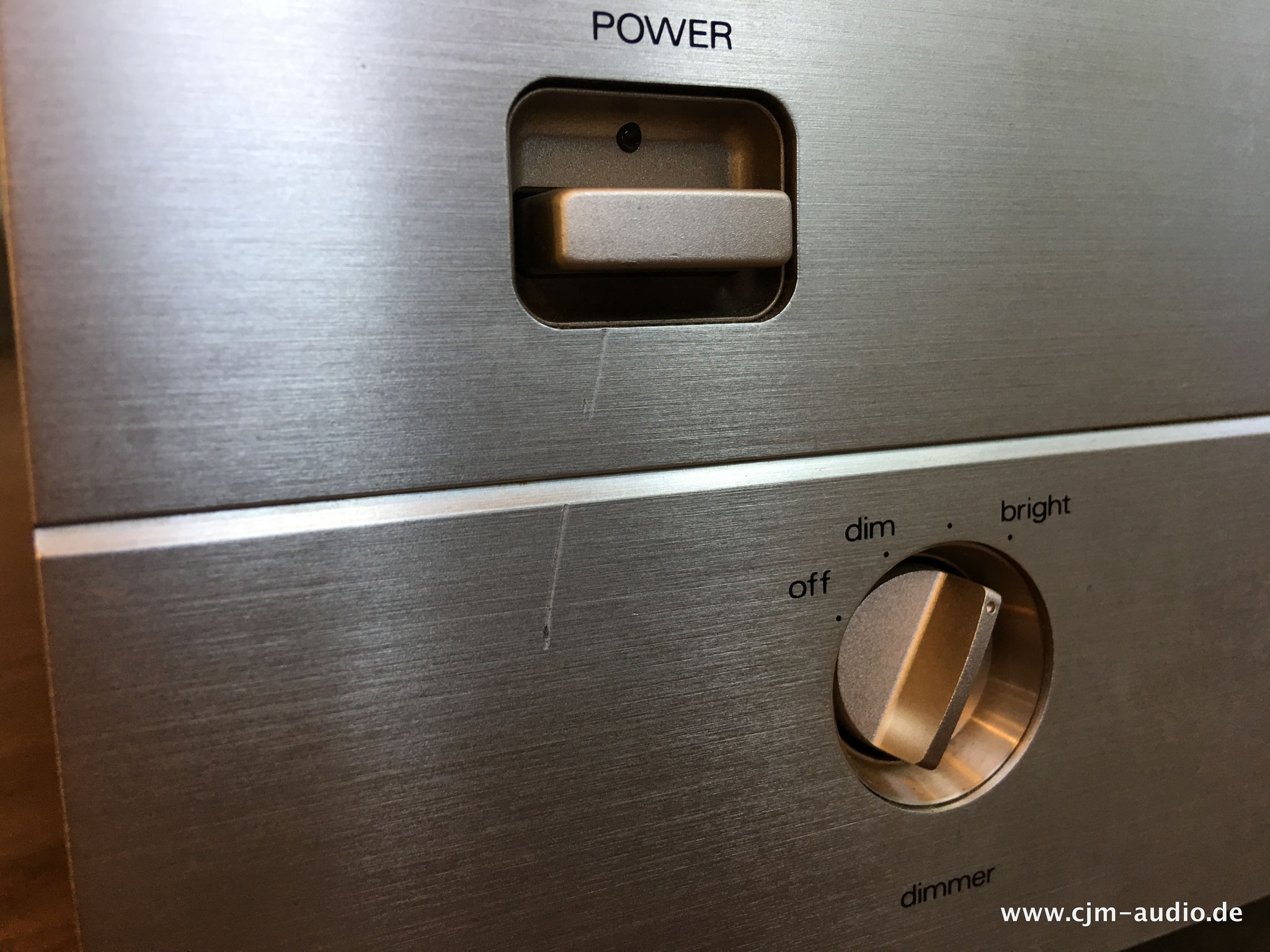

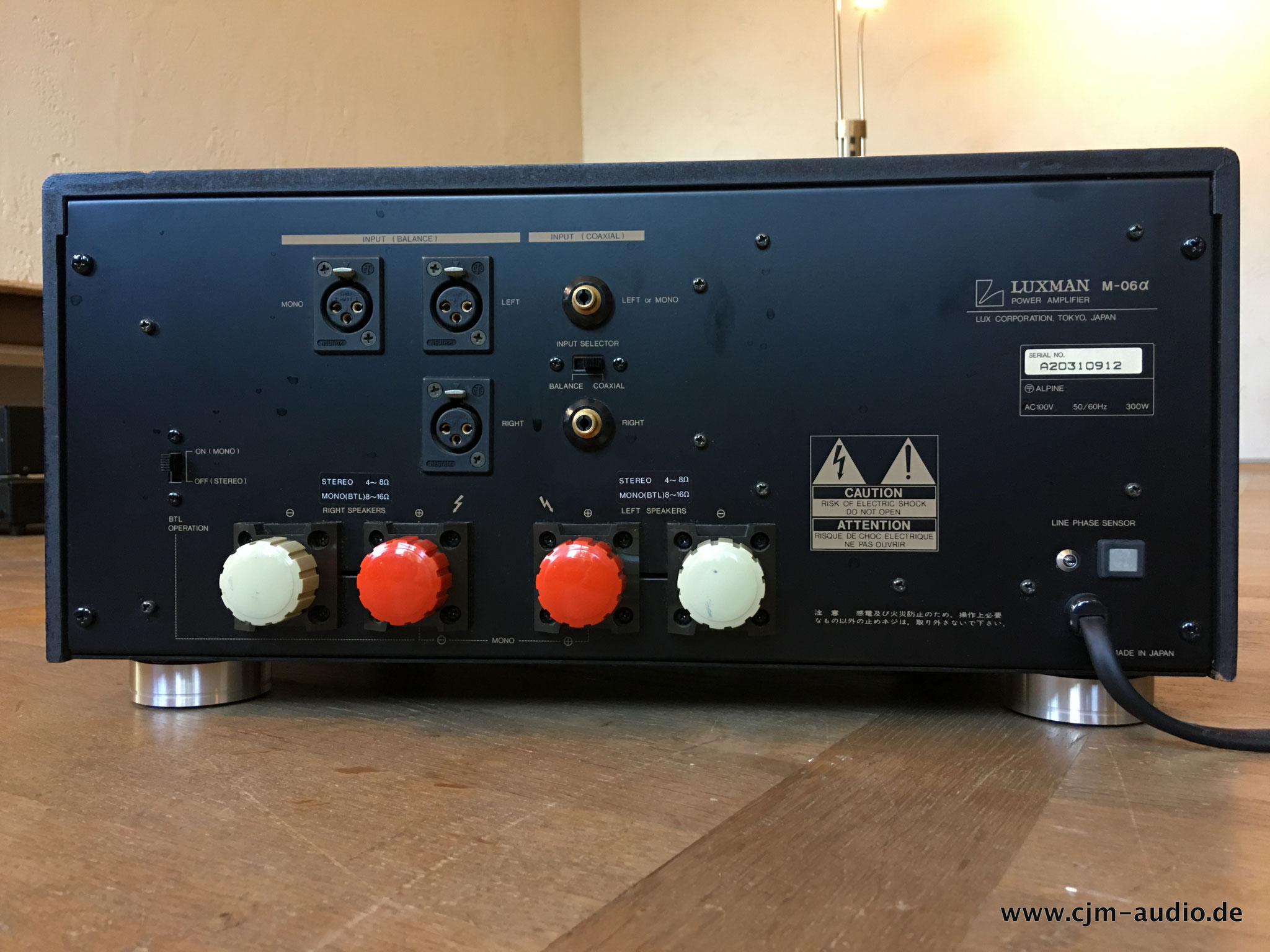

Die M-06A Class-A Endstufe von Luxman wird in Europa äußerst selten angeboten. Ungemein musikalisch und smooth geht die M-06 zu Werke und lädt zum stundenlangem Musikgenießen ein. Die Endstufe läuft mit 100V, adäquate Step-Down Transformatoren haben wir auf Lager.

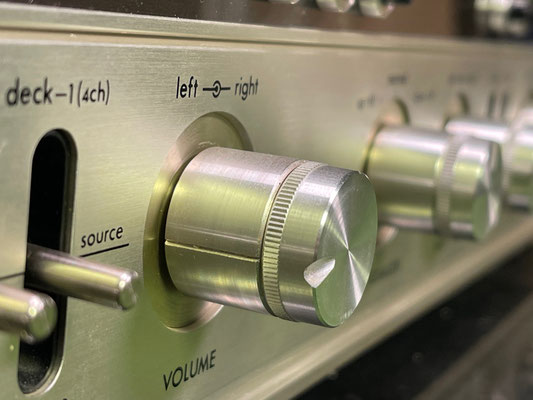

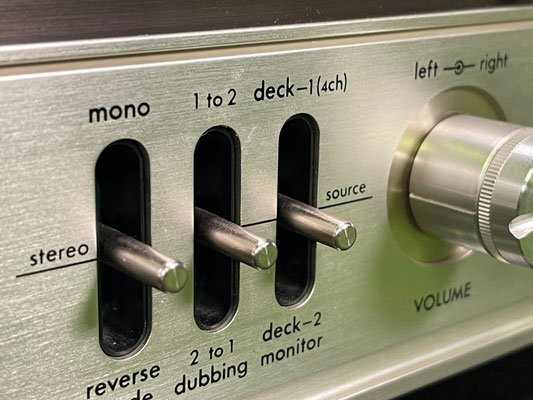

Wunderschöner Röhrenvollverstärker-Klassiker von Luxman aus den frühen 70ern.

Bauteile und Ausfertigung in einer Qualität, welche es heute kaum mehr gibt.

Guter Zustand, einwandfreie Funktion, Kratzer auf dem Holzgehäuse.

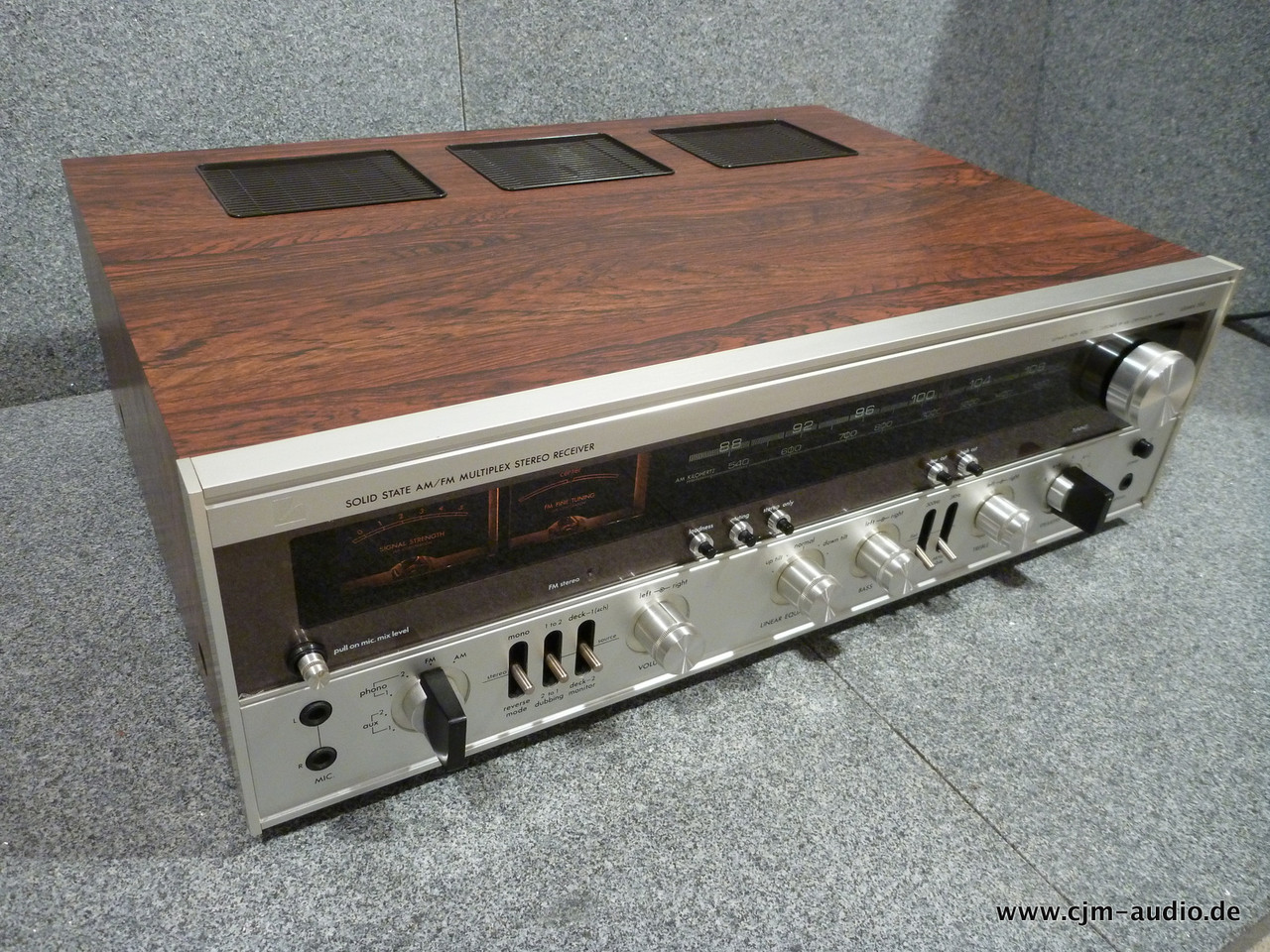

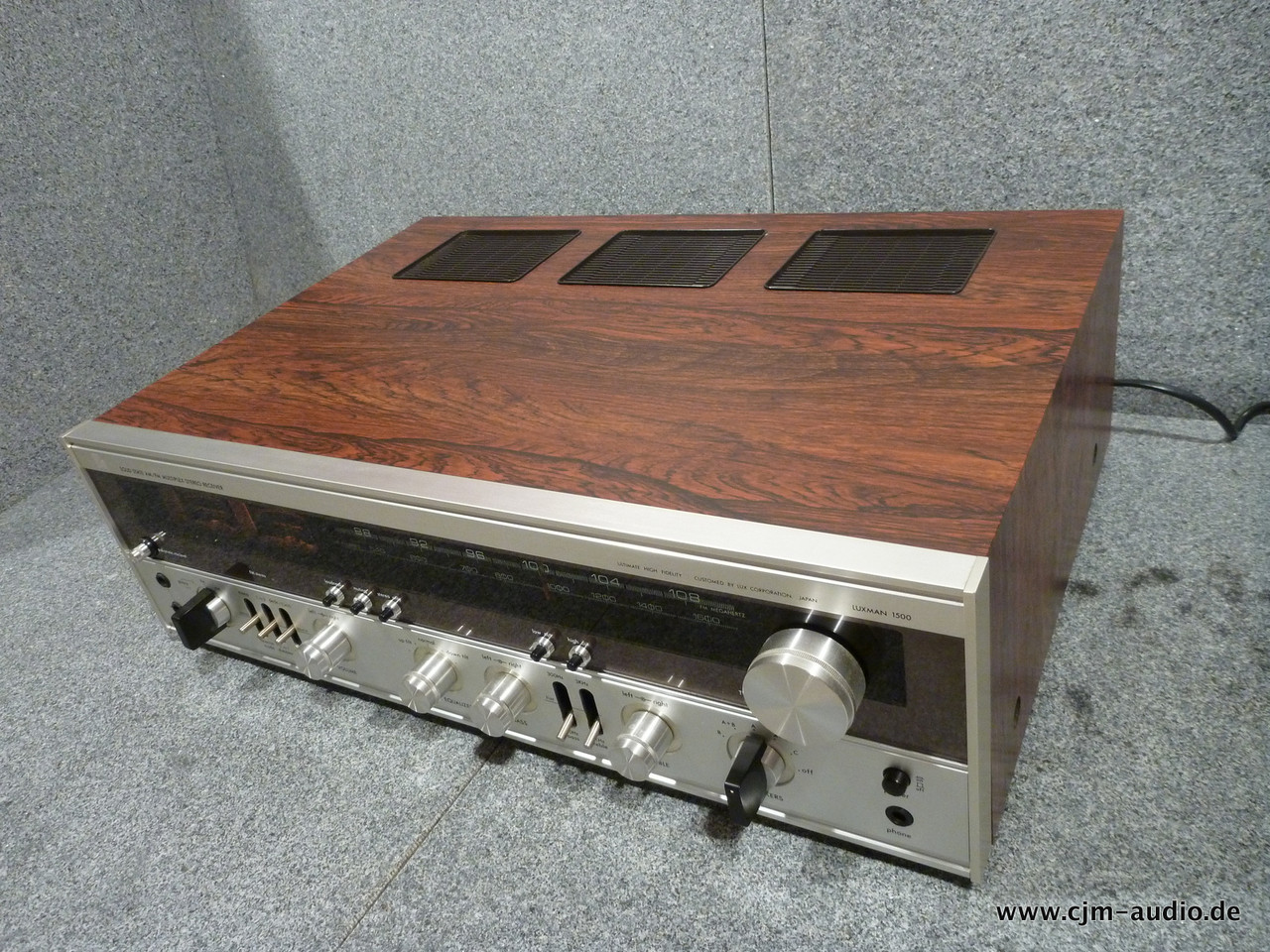

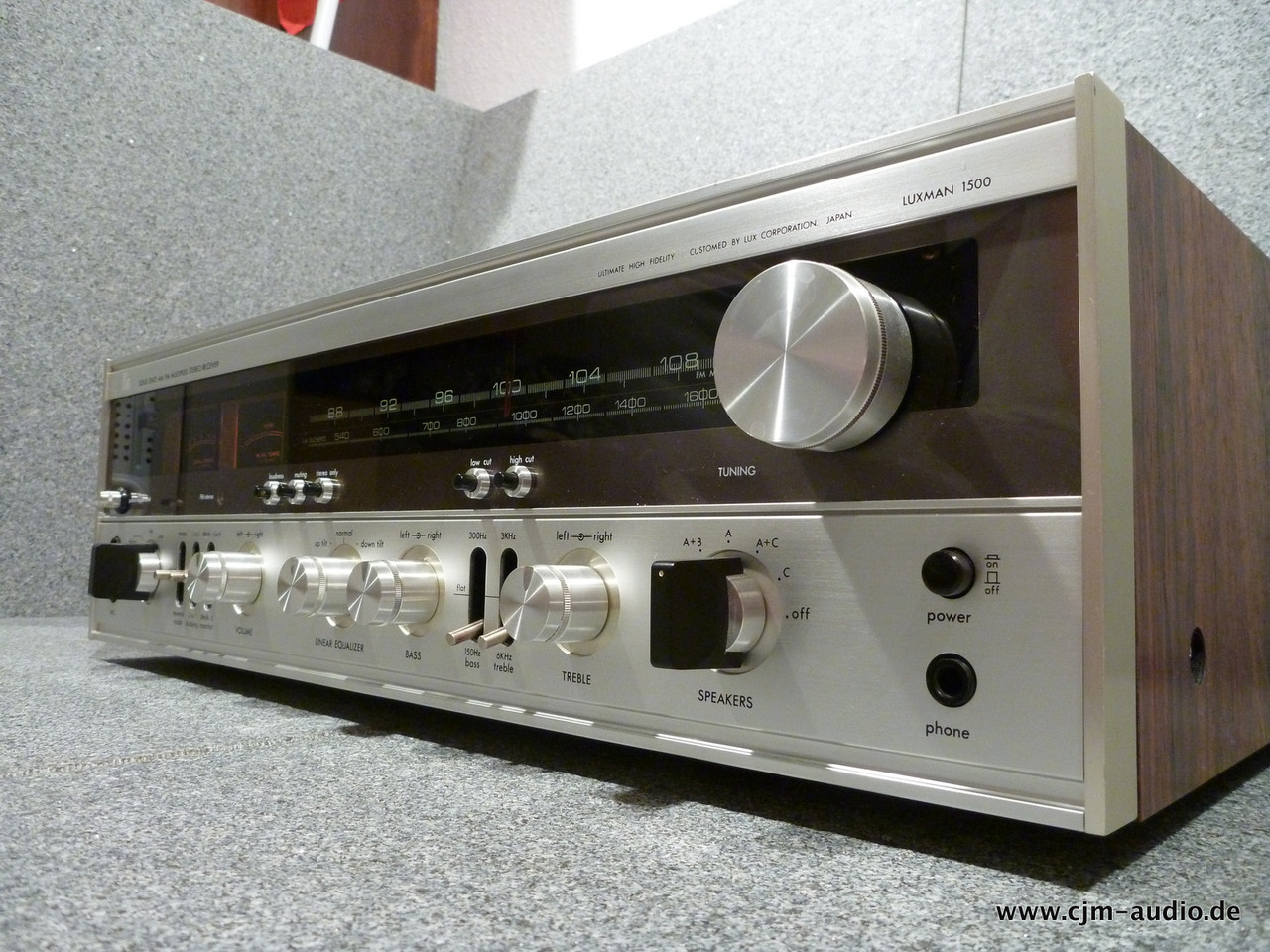

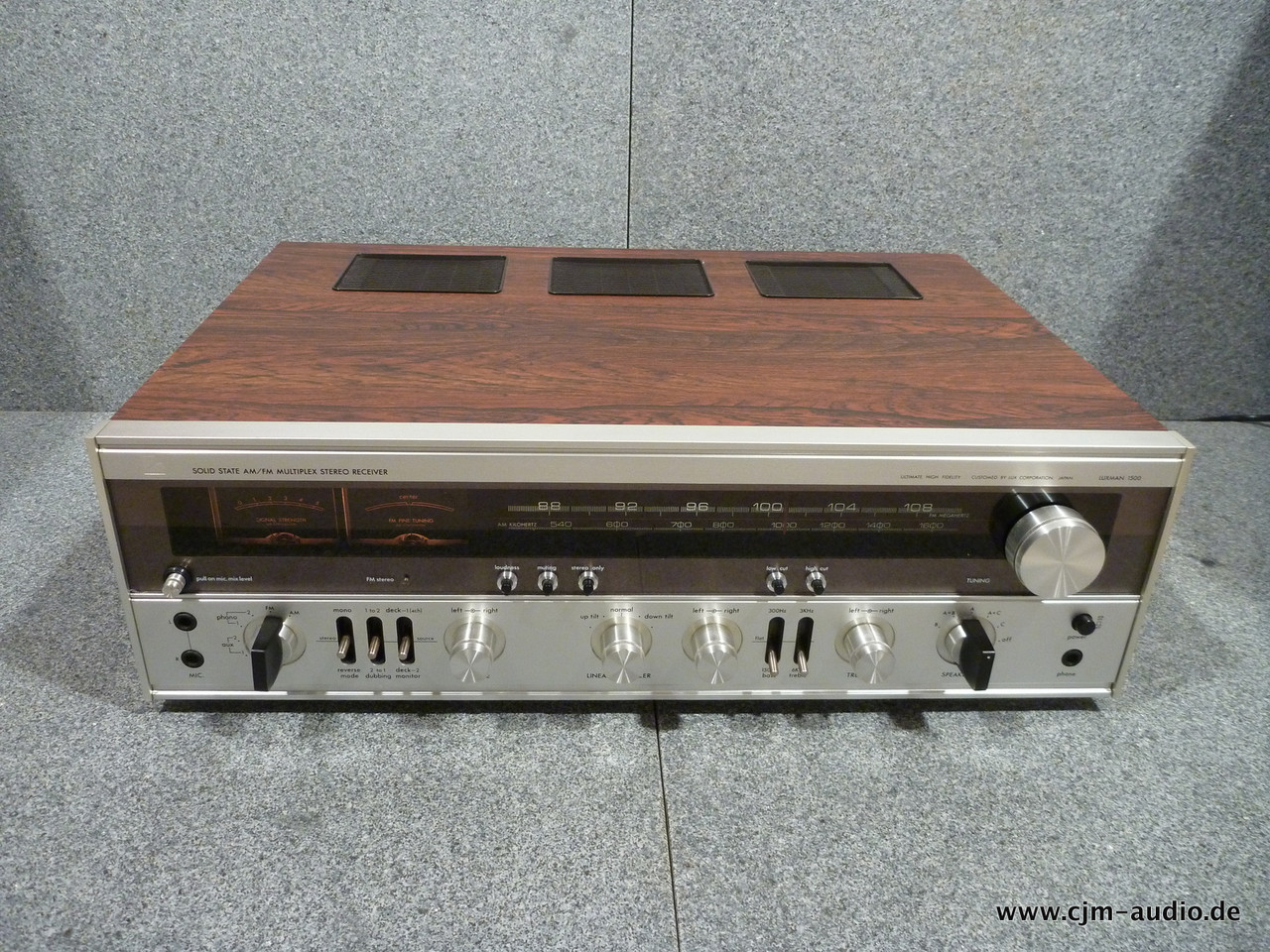

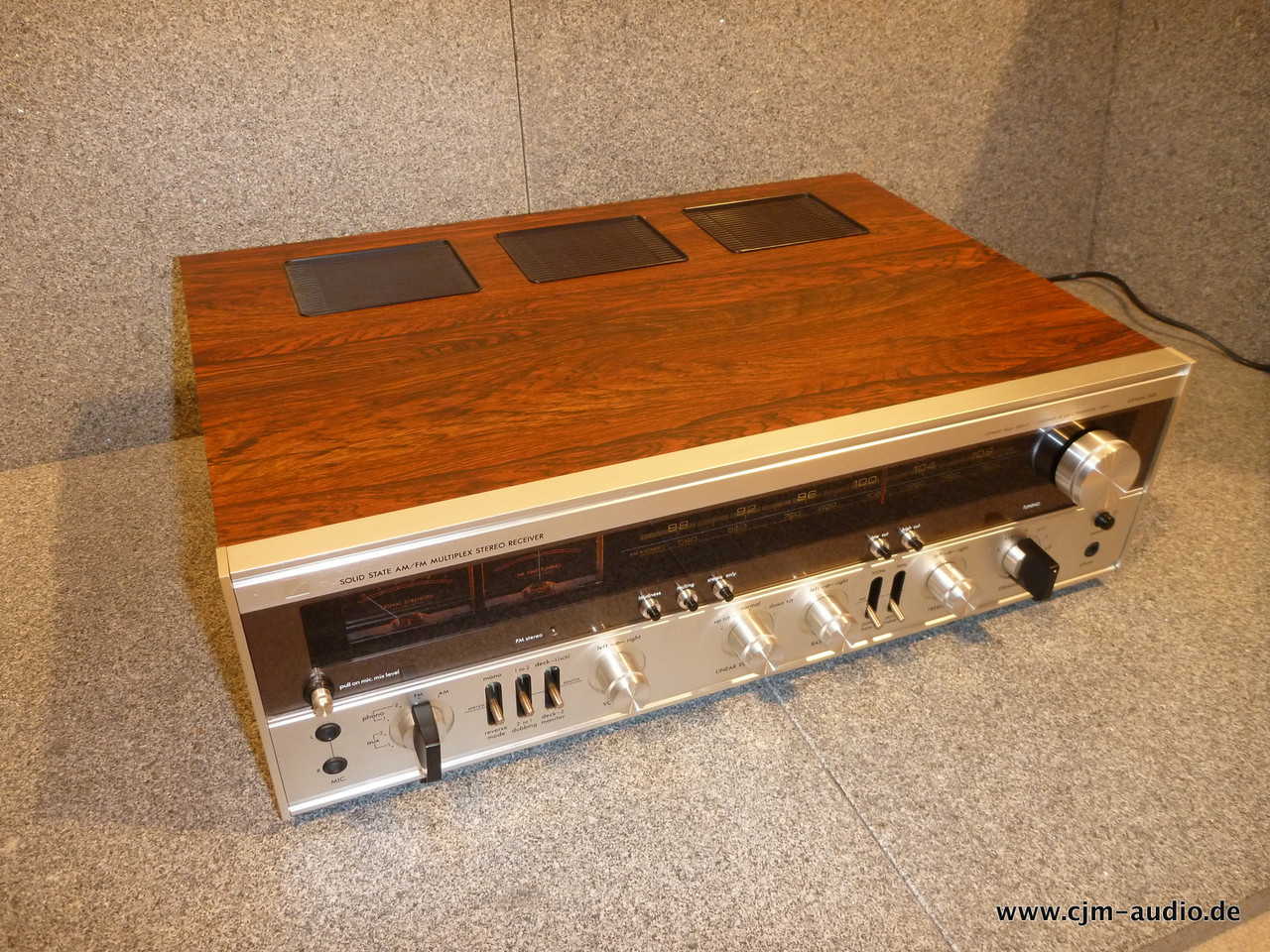

Angeboten wird ein sehr seltener Luxman R-1500S Receiver. Das Gerät ist optisch abgesehen von dem fehlenden Aufsatz des Quellenwahlschalters in wunderschönem Erhaltungszustand.

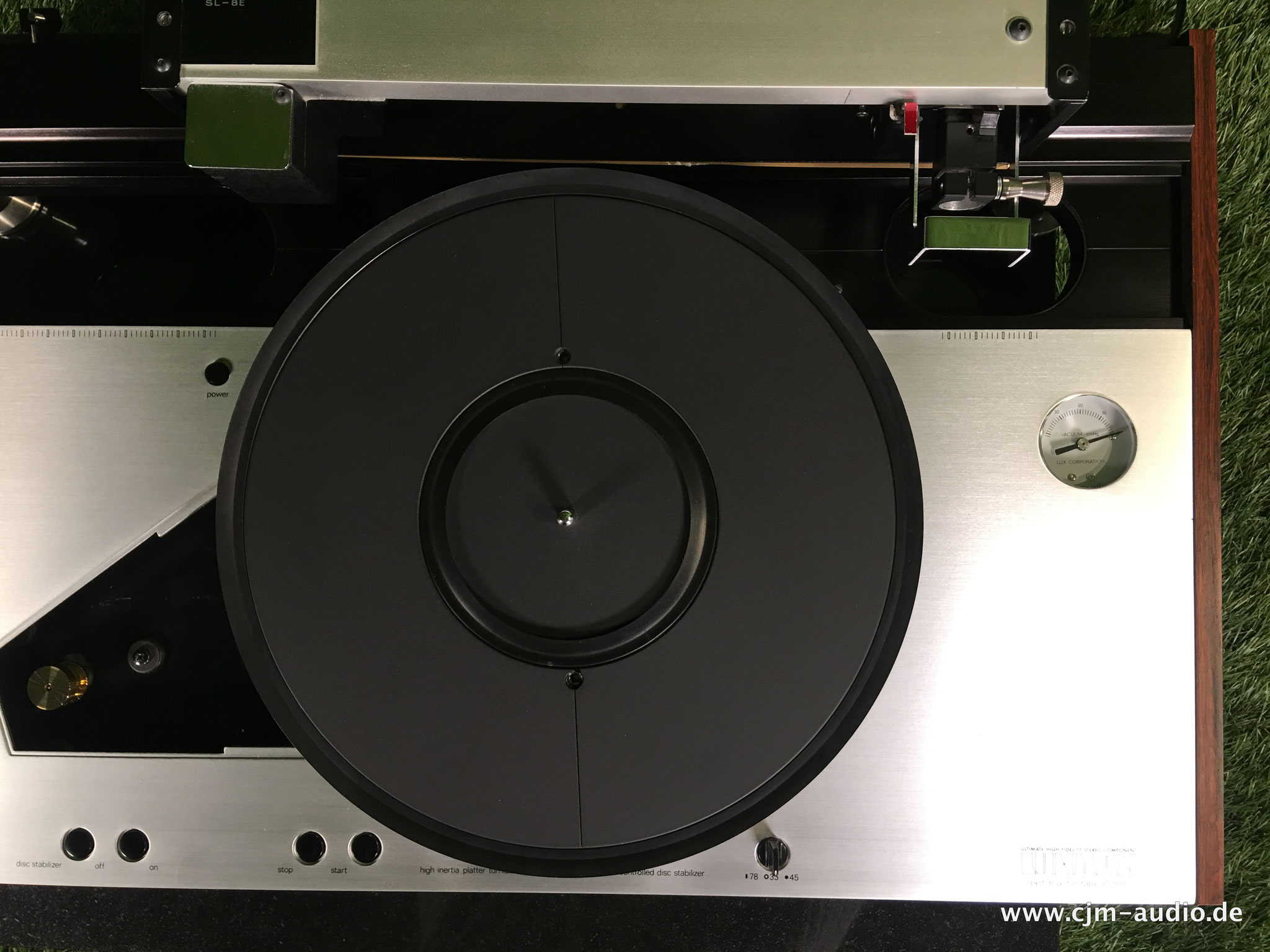

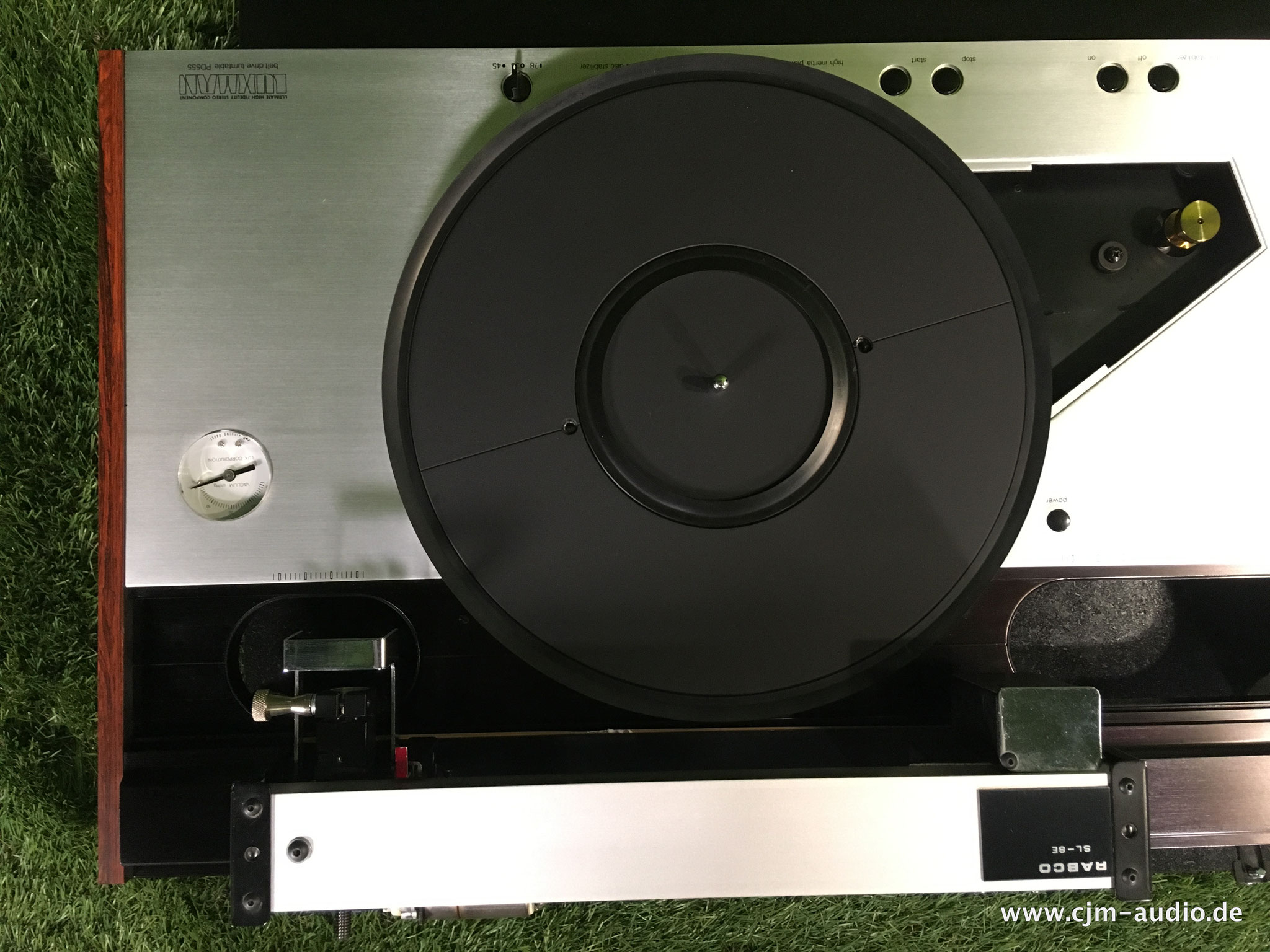

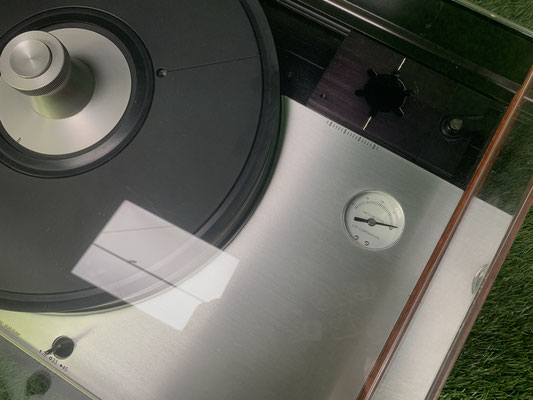

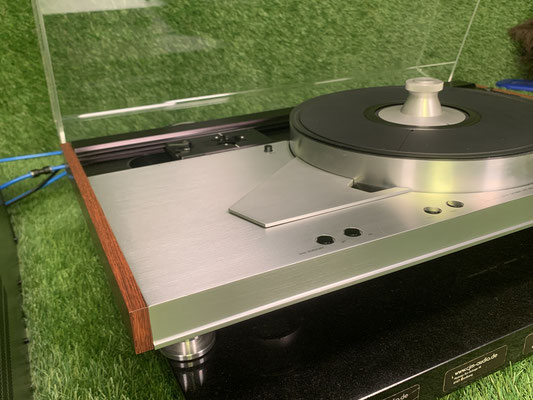

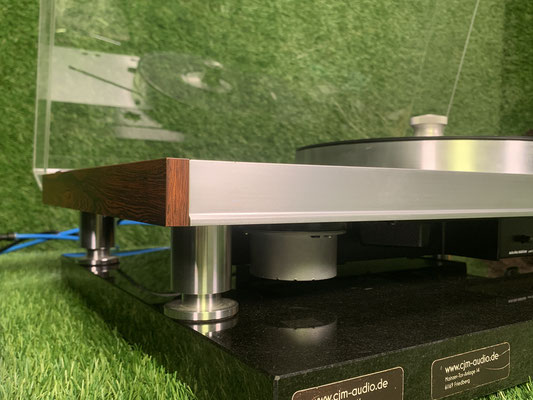

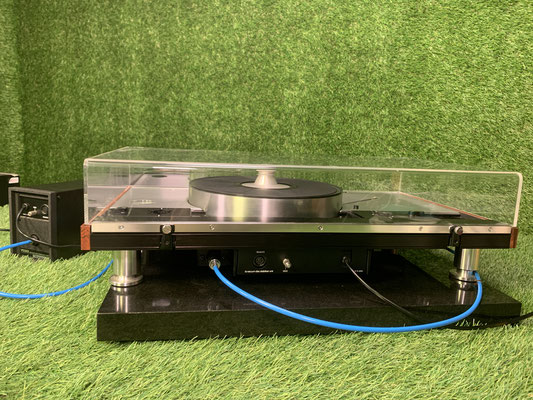

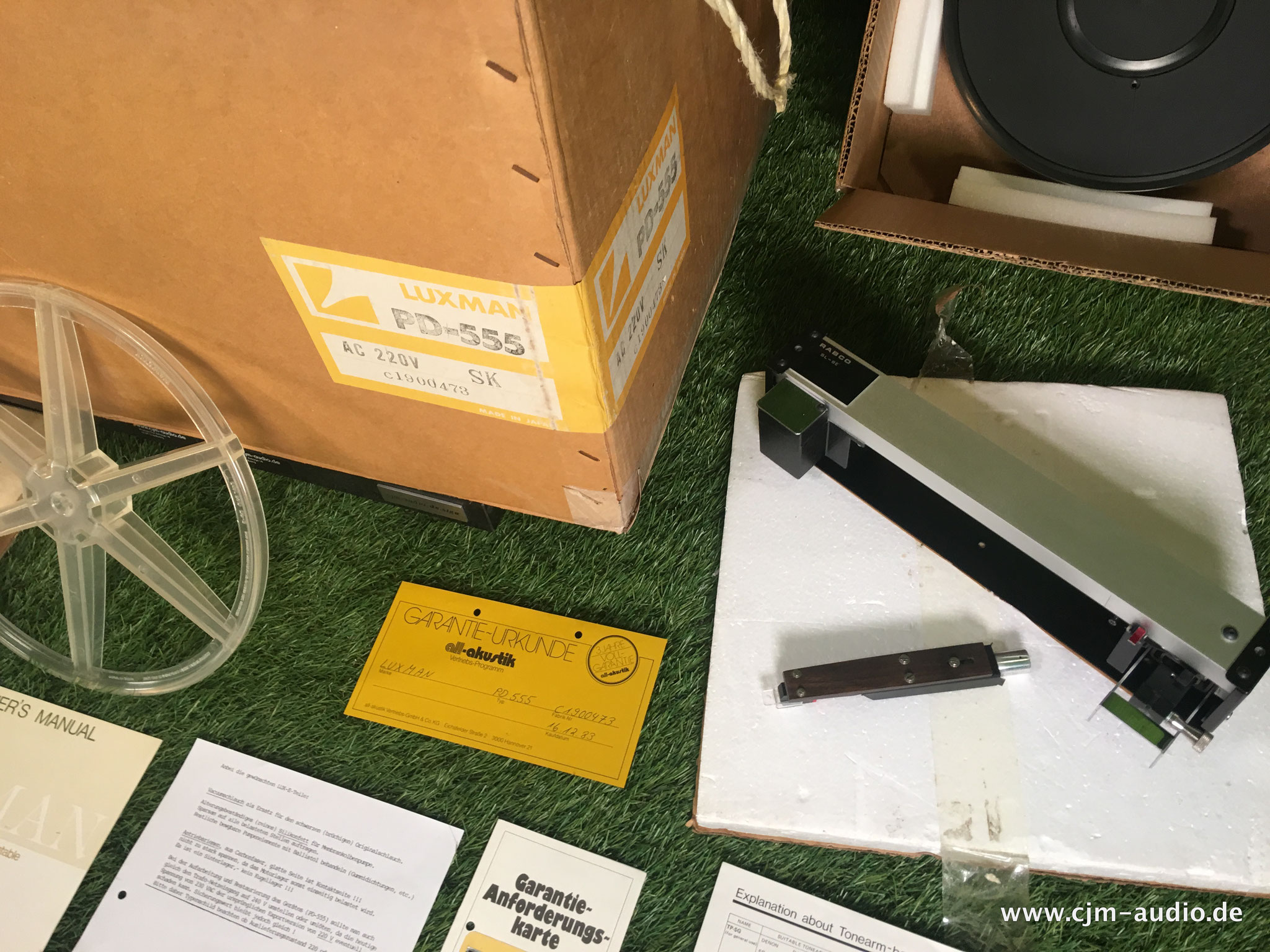

Einmalige Gelegenheit den legendären Luxman  PD555 Plattenspieler mit VDS System ( Vacuum Disc Stabilizer ) sein Eigen zu nennen. In diesem neuwertigen Zustand aus Sammlerhand und als original 220V Version samt dem kompletten Zubehör als Komplettpaket auf einen Schlag erwerben zu können, ist wirklich eine Seltenheit!

Alle 8 damals verfügbaren Tonarmbasen in den Originalverpackungen gehören zum Lieferumfang. Installiert war über die letzten Jahre ein Rabco Tangentialtonarm, weshalb die Basen über die letzten Jahre unbenutzt in den Originalverpackungen schlummerten. Die original Luxman Plexiglas-Haube wurde ebenfalls noch nie installiert und ist somit neu!

Bitte schauen Sie dich die Bilder der umfangreichen Zubehörteile inkl. Originalverpackungen und Info Broschüren genau an. Der Sammler wird verstehen um welch besonderes Angebot es sich hierbei handelt!

Gebaut und entwickelt wurde der Luxman PD-555 im übrigem vom legendären japanischem Speziallisten Micro Seiki.

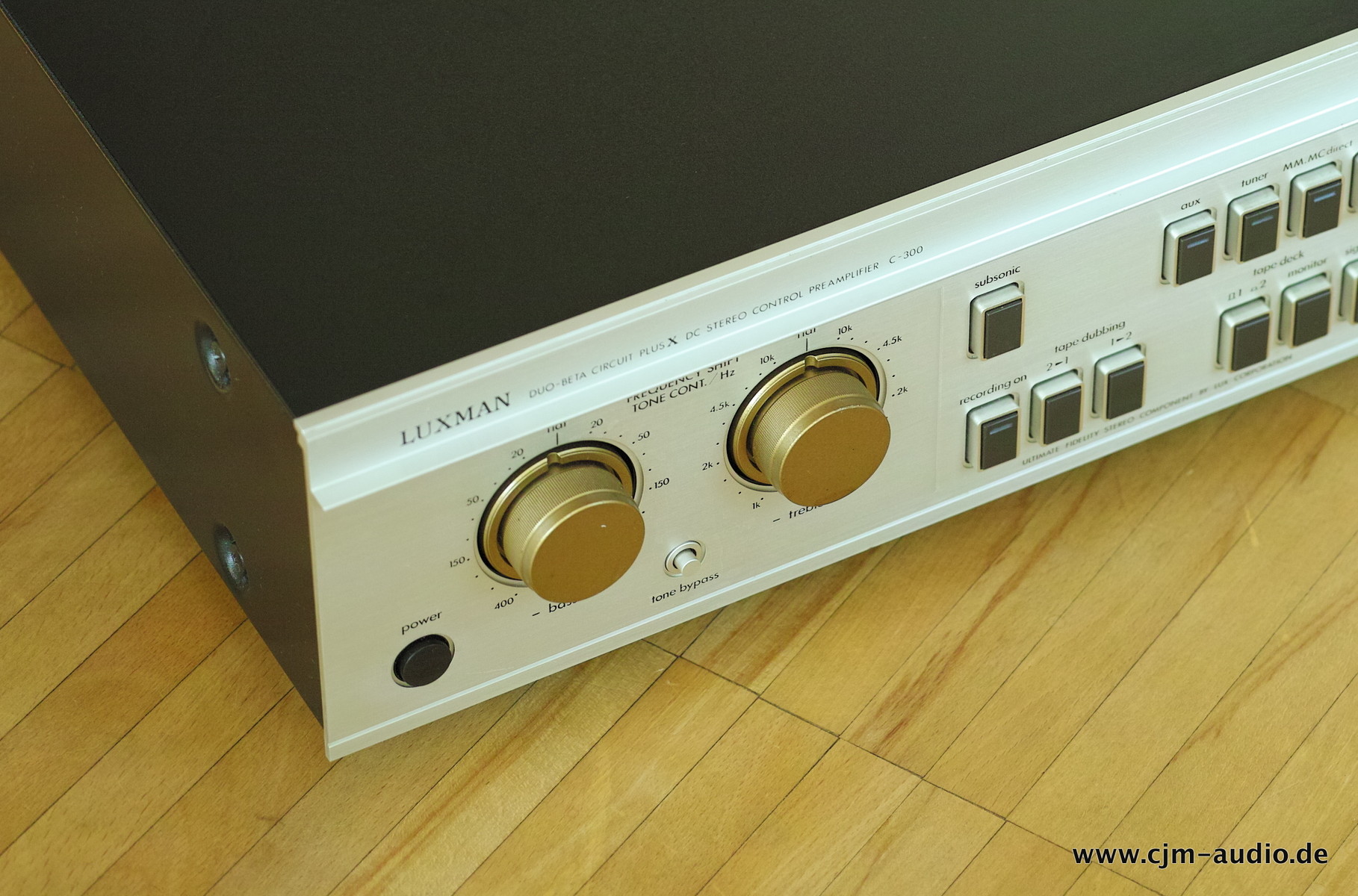

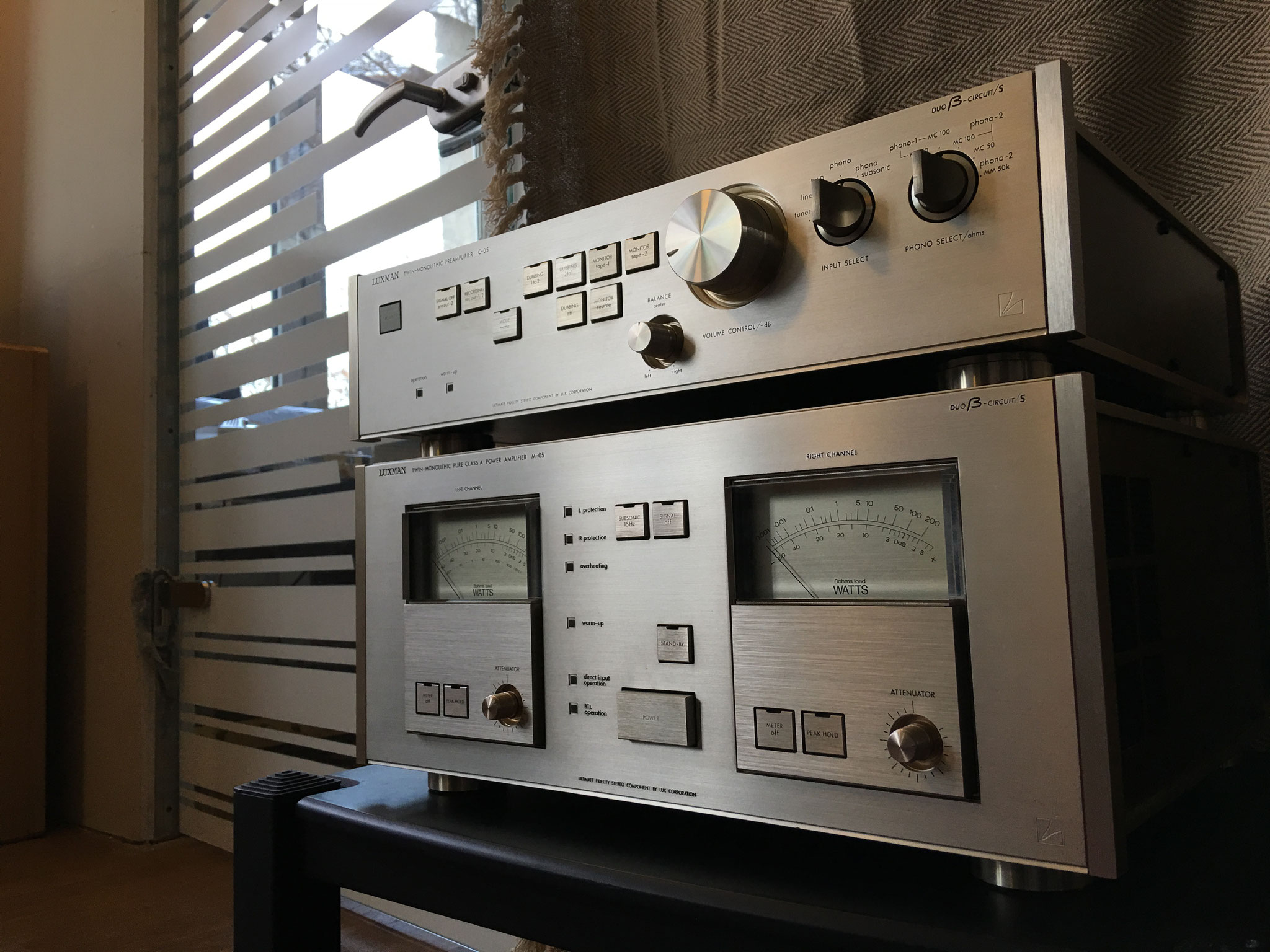

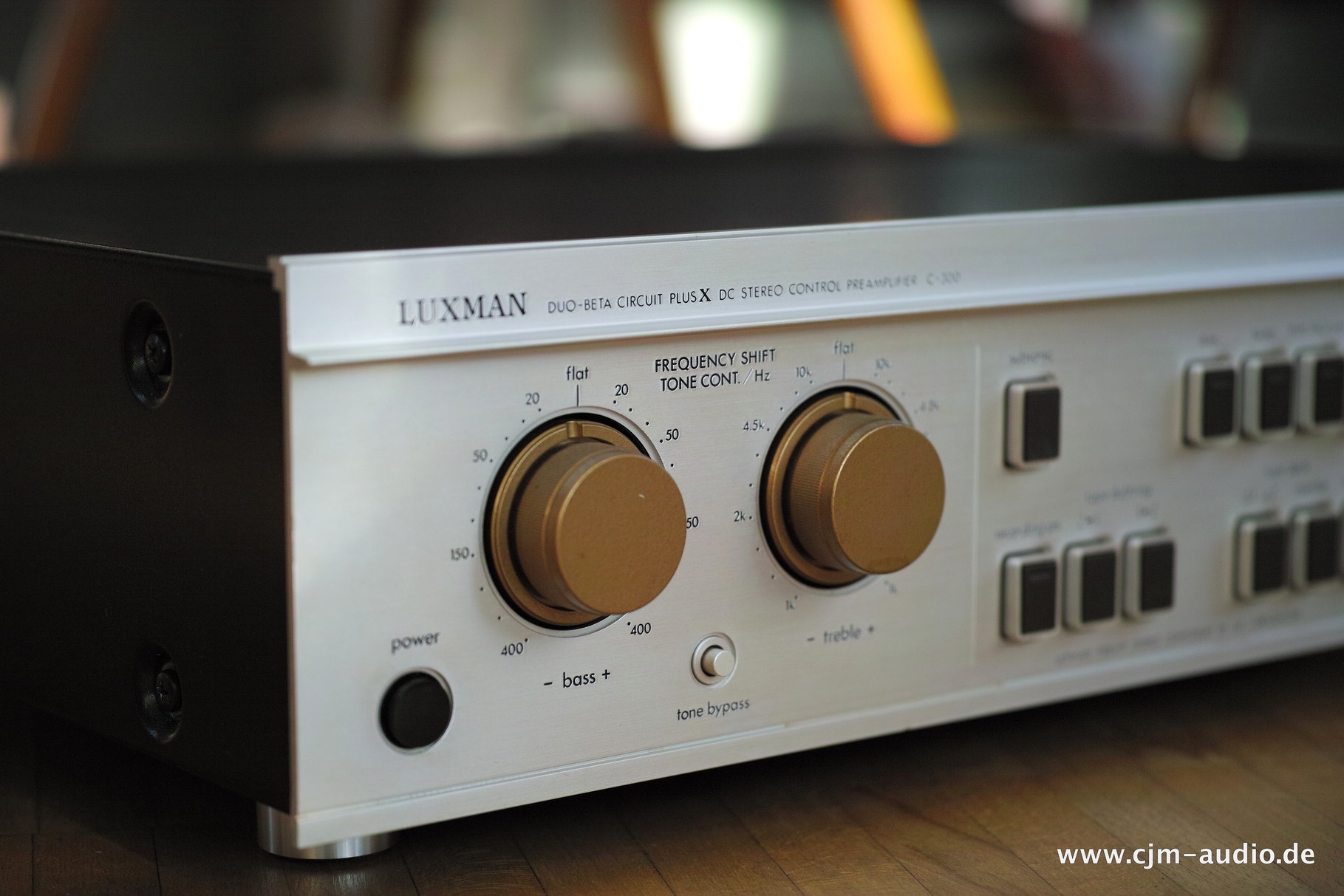

Sehr hochwertige und seltene Luxman M-300 / C-300 Vor-/Endstufen Kombination aus 1980. (Vorgänger der M-05/ C-05) Für technische Informationen siehe bitte unten aufgeführte Links. Die Knöpfe wurden leider lackiert. ( evtl. zu entfernen mit Sandstrahlen oder Lösungsmitteln )

http://new-hifi-classic.de/Gallery_MO/displayimage.php?album=189&pos=26

https://www.usahifi.com/sites/default/files/product/782/manuals/Lux

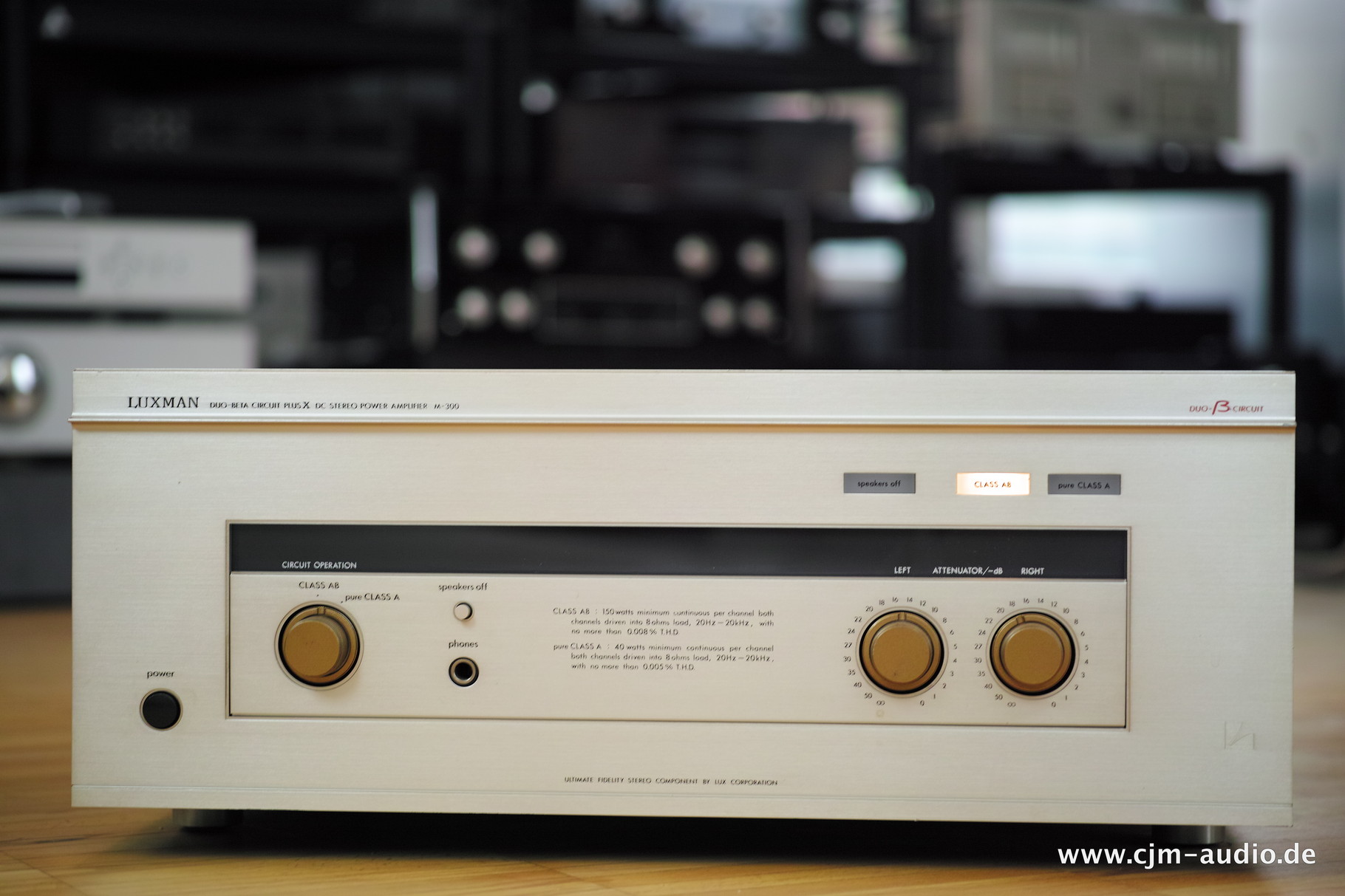

Sehr hochwertige und seltene Luxman Endstufe aus 1980. Die passende Vorstufe haben wir ebenfalls im Programm. Für technische Informationen siehe bitte unten aufgeführte Links. Die Knöpfe wurden leider lackiert. ( evtl. zu entfernen mit Sandstrahlen oder Lösungsmitteln )

http://new-hifi-classic.de/Gallery_MO/displayimage.php?album=189&pos=26

https://www.usahifi.com/sites/default/files/product/782/manuals/Luxman%20M300%20Amp%20Brochure.pdf

Herausragend klingender und mit über 20kg Gewicht fantastisch verarbeiteter Luxman DU-80 Multi - Player. Sehr seltener CD / SACD Player in technisch einwandfreiem Zustand, optisch mit kleineren Gebrauchsspuren auf dem Deckel.

100 Volt Japan Gerät.

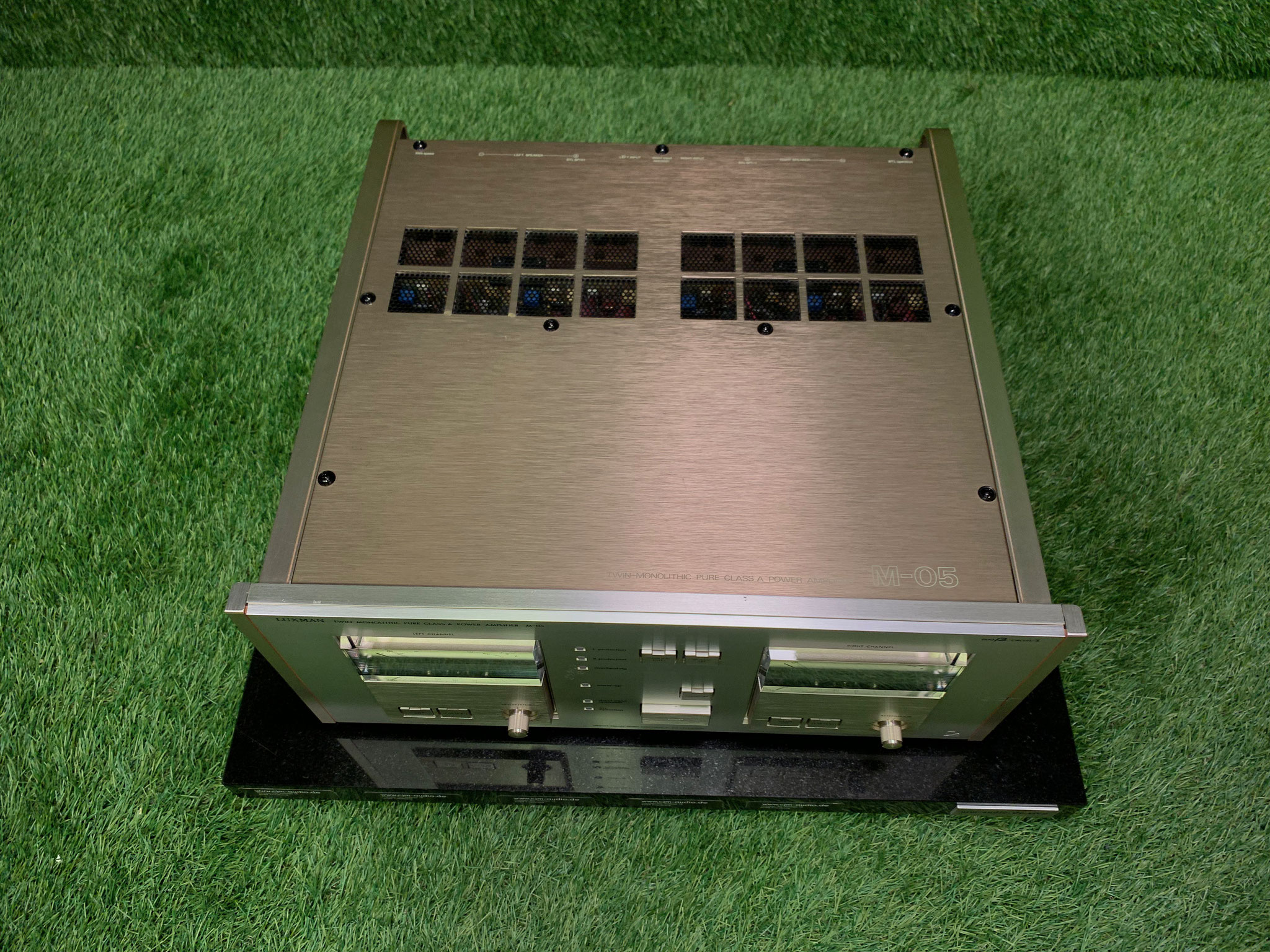

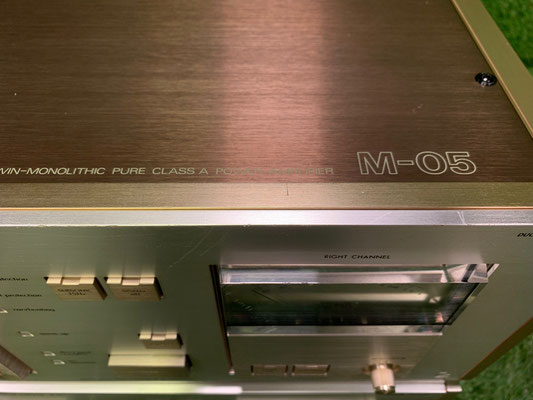

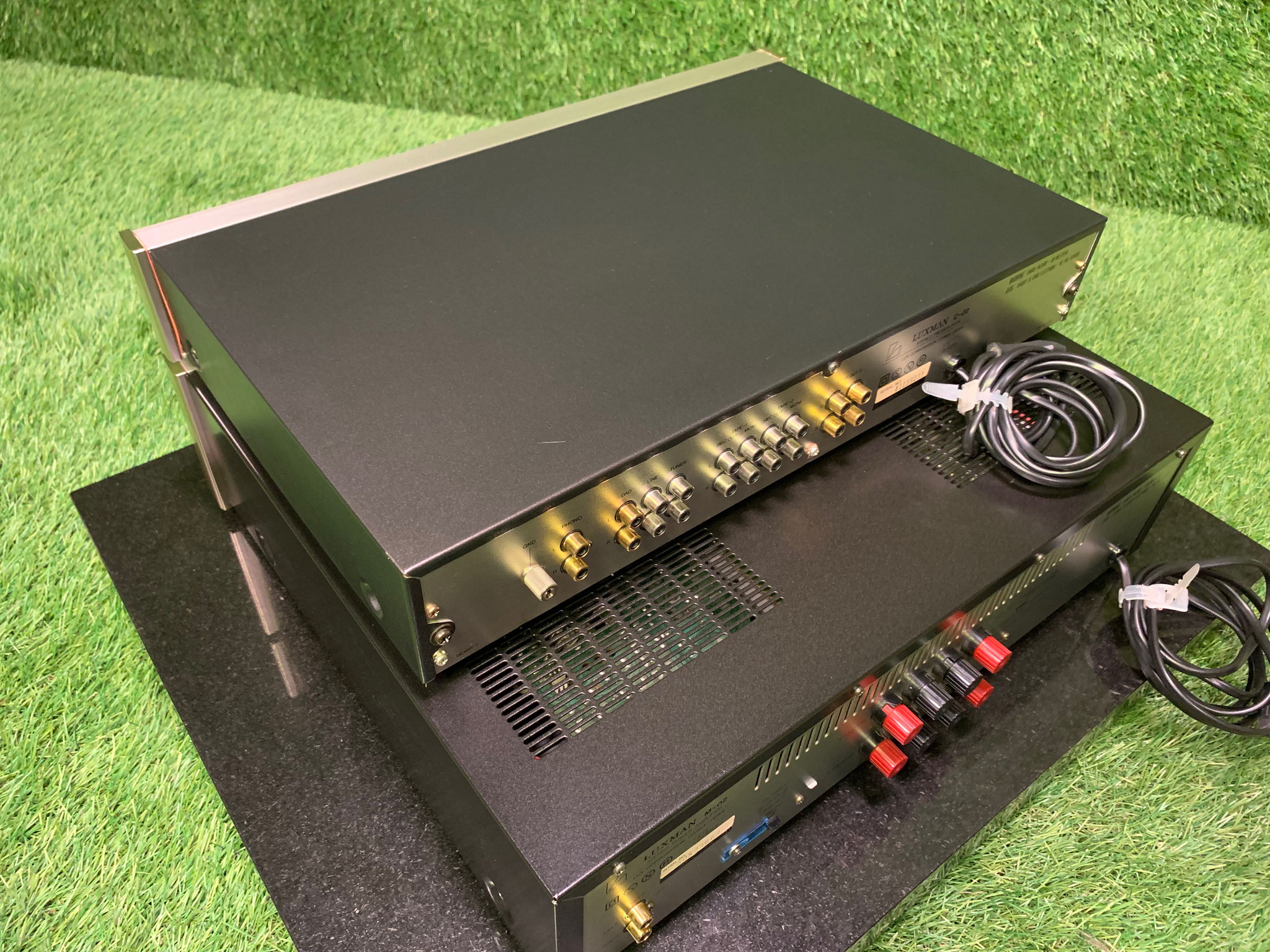

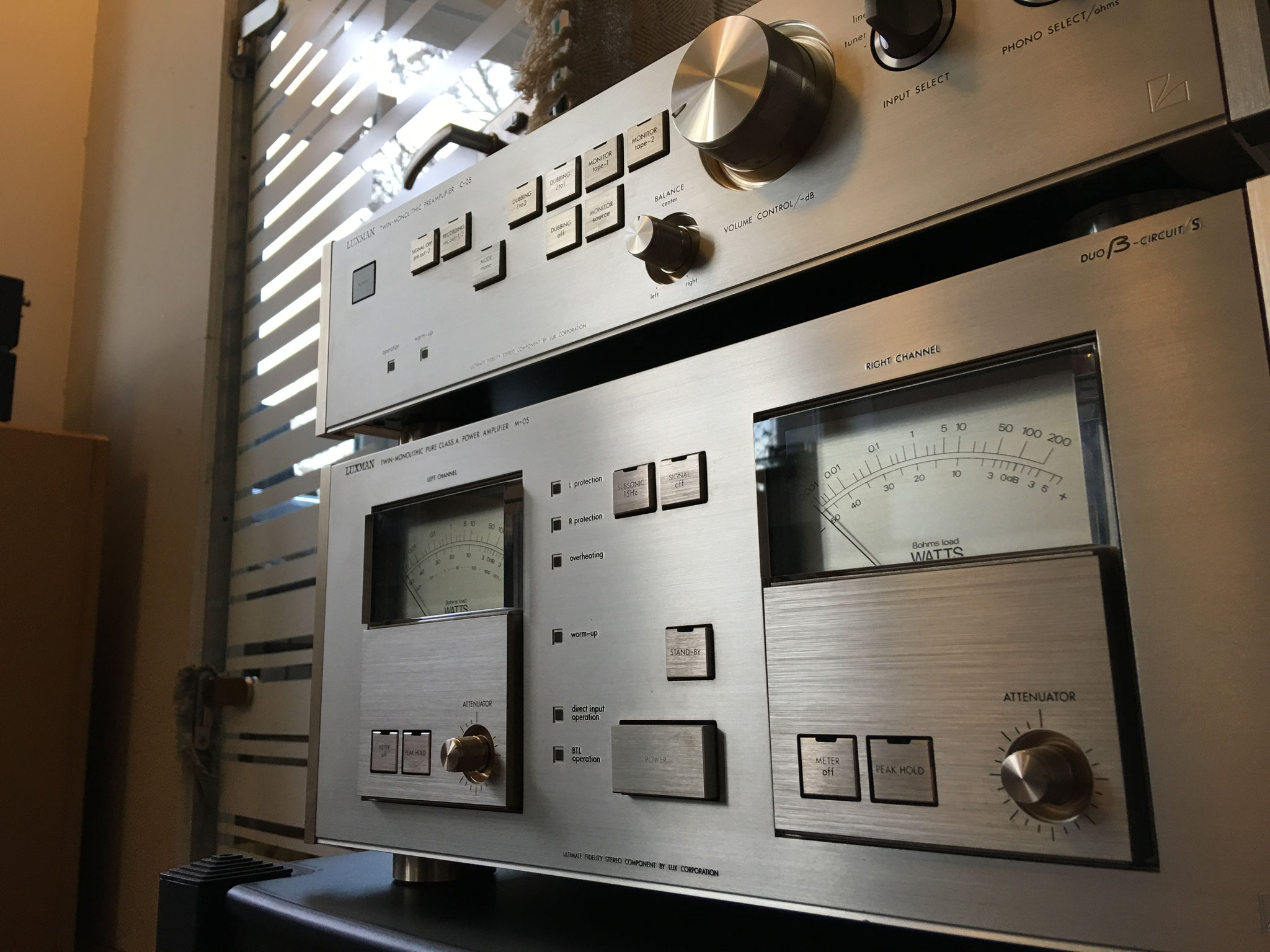

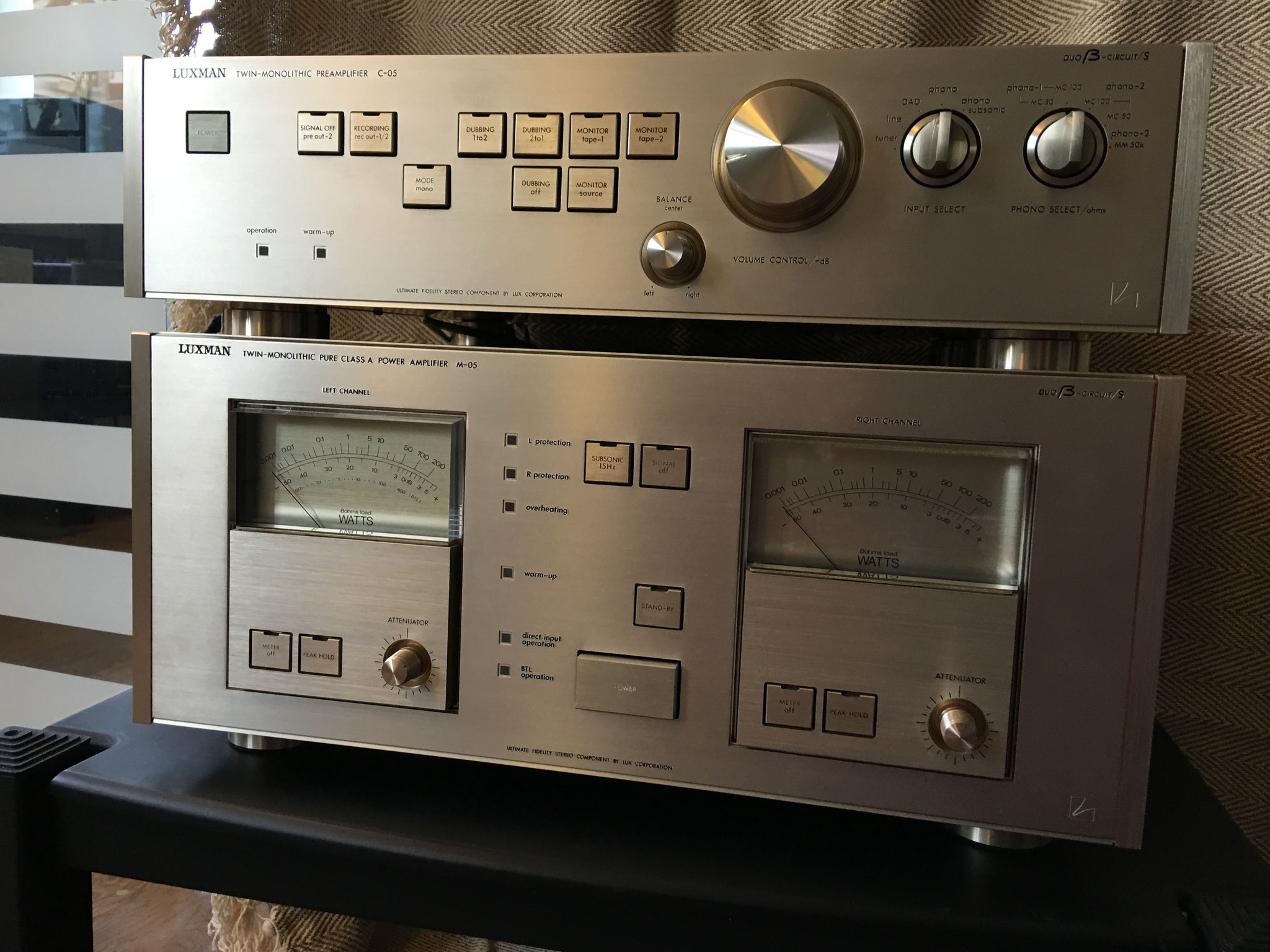

Angebote wird eine wunderschöne Vintage M-05 Endstufe + dazugehöriger C-05 Vorstufe von Luxmann. Sehr schöner optischer Zustand mit minimalen Haarkratzern auf der Oberseite, die Fronten sind makellos. Es handelt sich um 220V Geräte in technisch einwandfreiem Zustand.

Eine der schönsten Endstufen von Luxman überhaupt. Optisch nahezu neuwertig, lediglich minimalste Gebrauchsspuren sind vorhanden. Es handelt sich um ein europäisches Gerät mit 220V. Technisch überprüft und voll einsatzbereit.

Keine Originalbilder, die hier inserierte 100V Endstufe ist bereits verkauft.

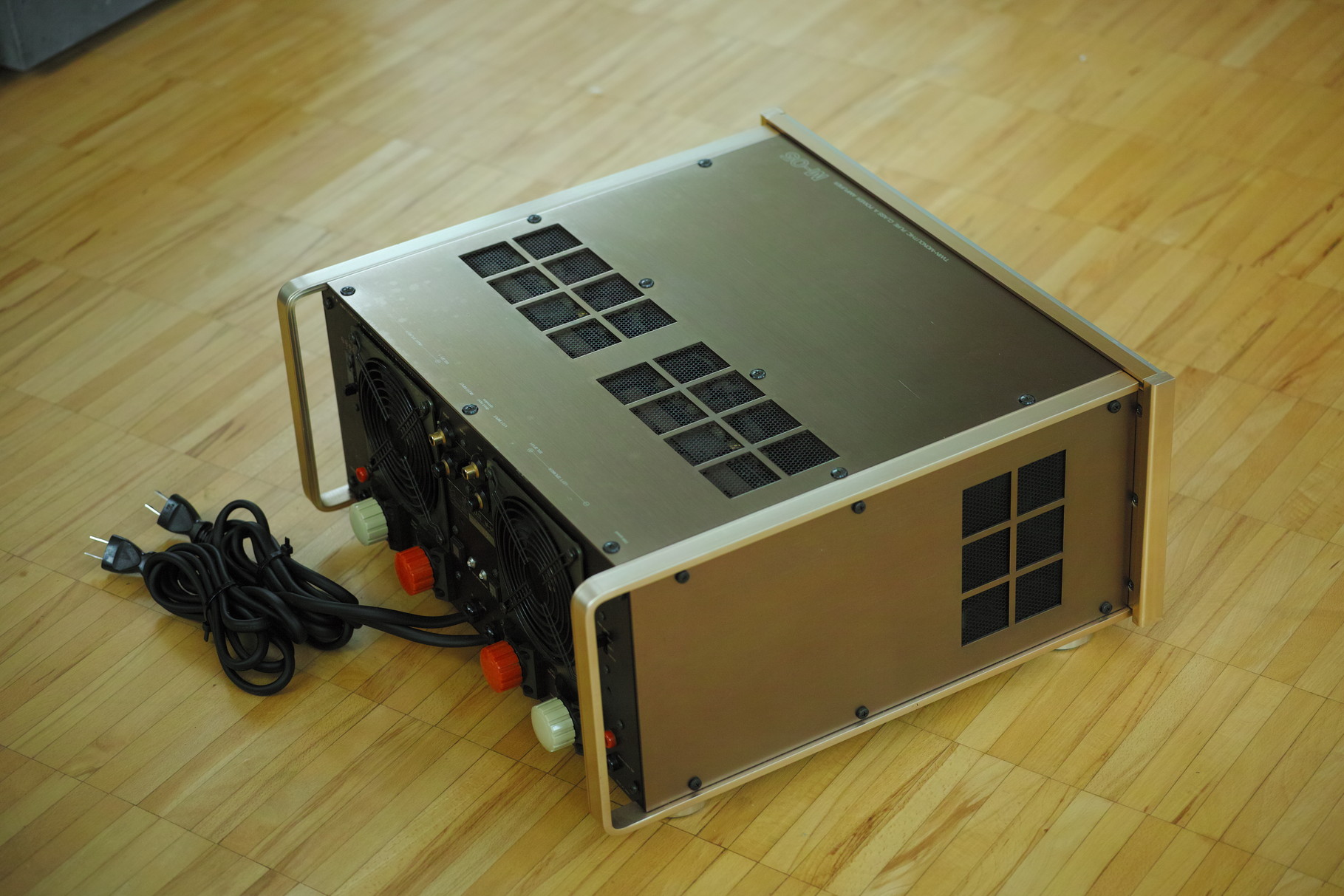

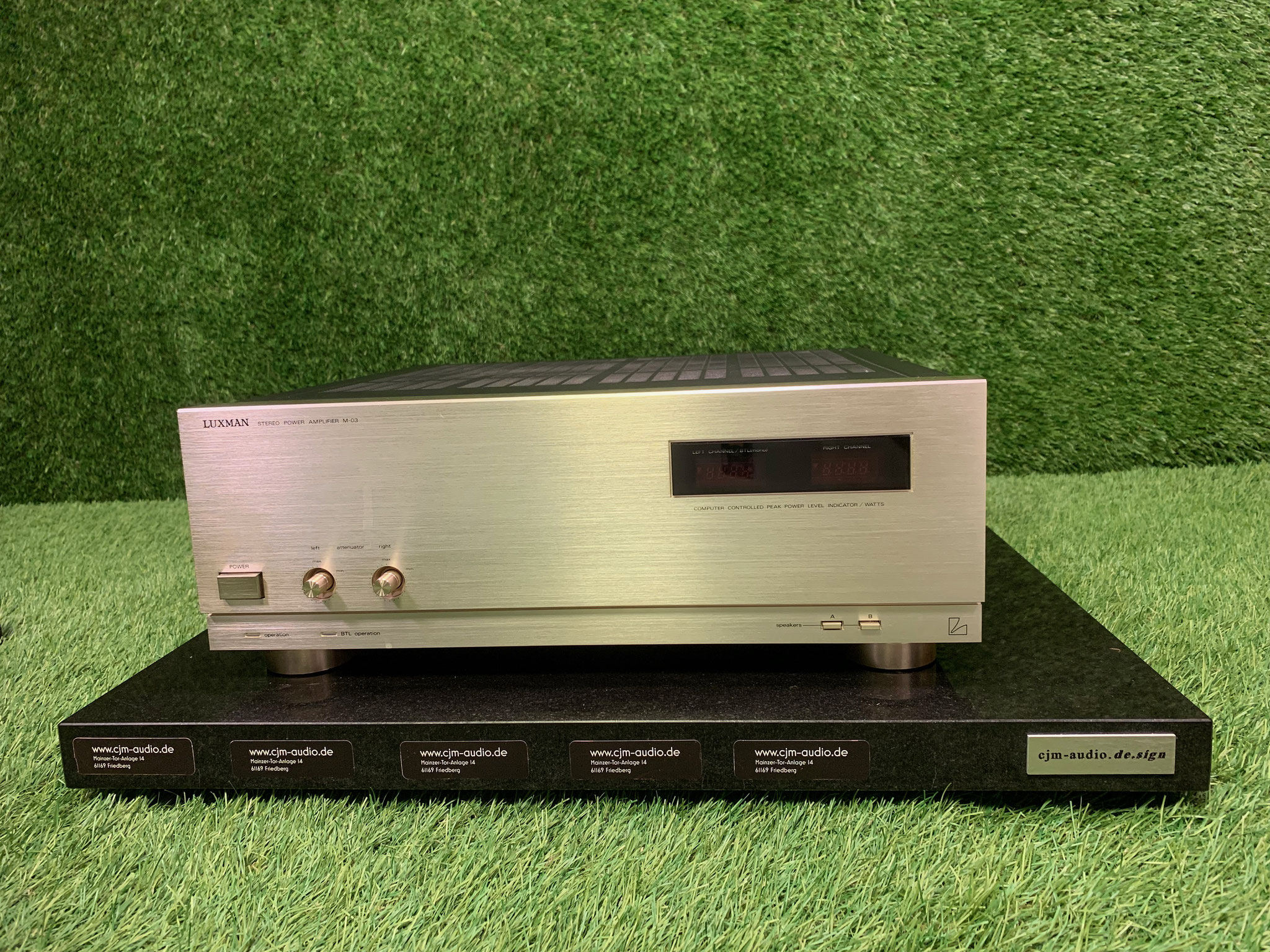

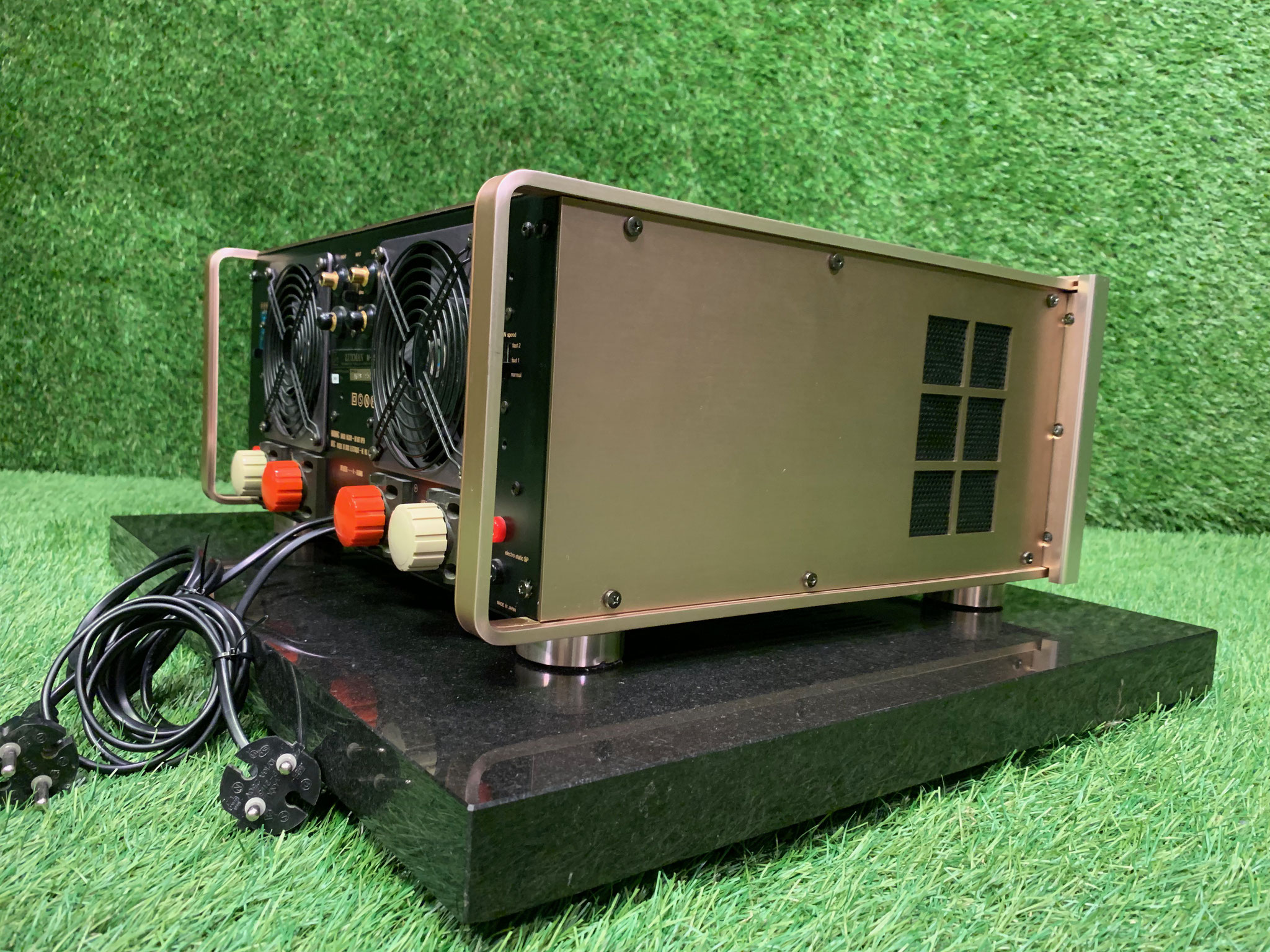

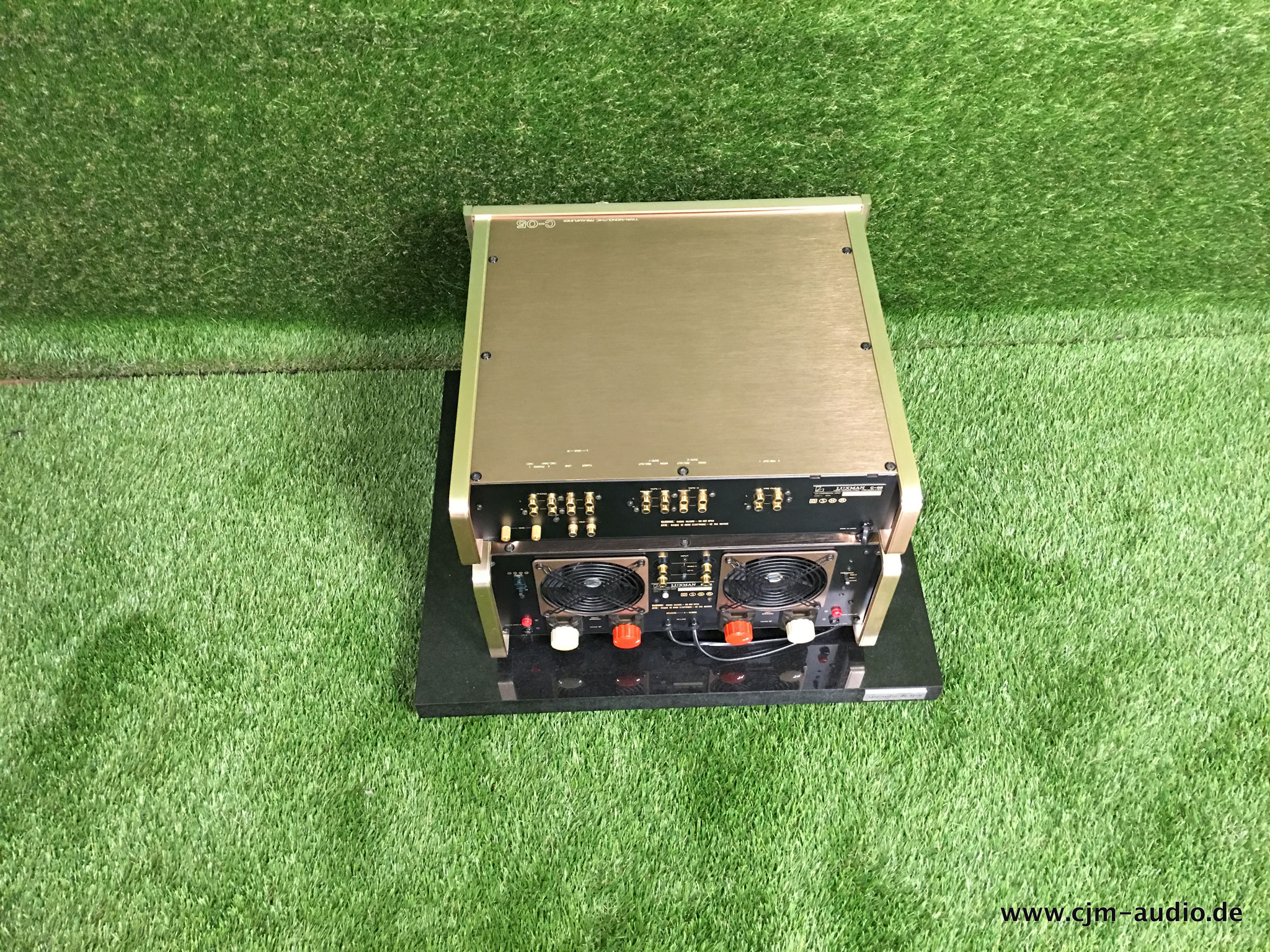

Der Luxman M-07 Endverstärker ist der große Bruder der M-05 und spielt eine ganze Klasse höher. Das edle Stück wiegt 52kg und leistet 100W im pure Class-A Modus. Wird sehr selten angeboten.  Das Gerät funktioniert einwandfrei und spielt ungemein musikalisch und feinauflösend ohne jemals in die Analytik zu verfallen. Das Gerät besitzt leider kein Gehäuse/ Woodcase.

100V Japan Gerät!

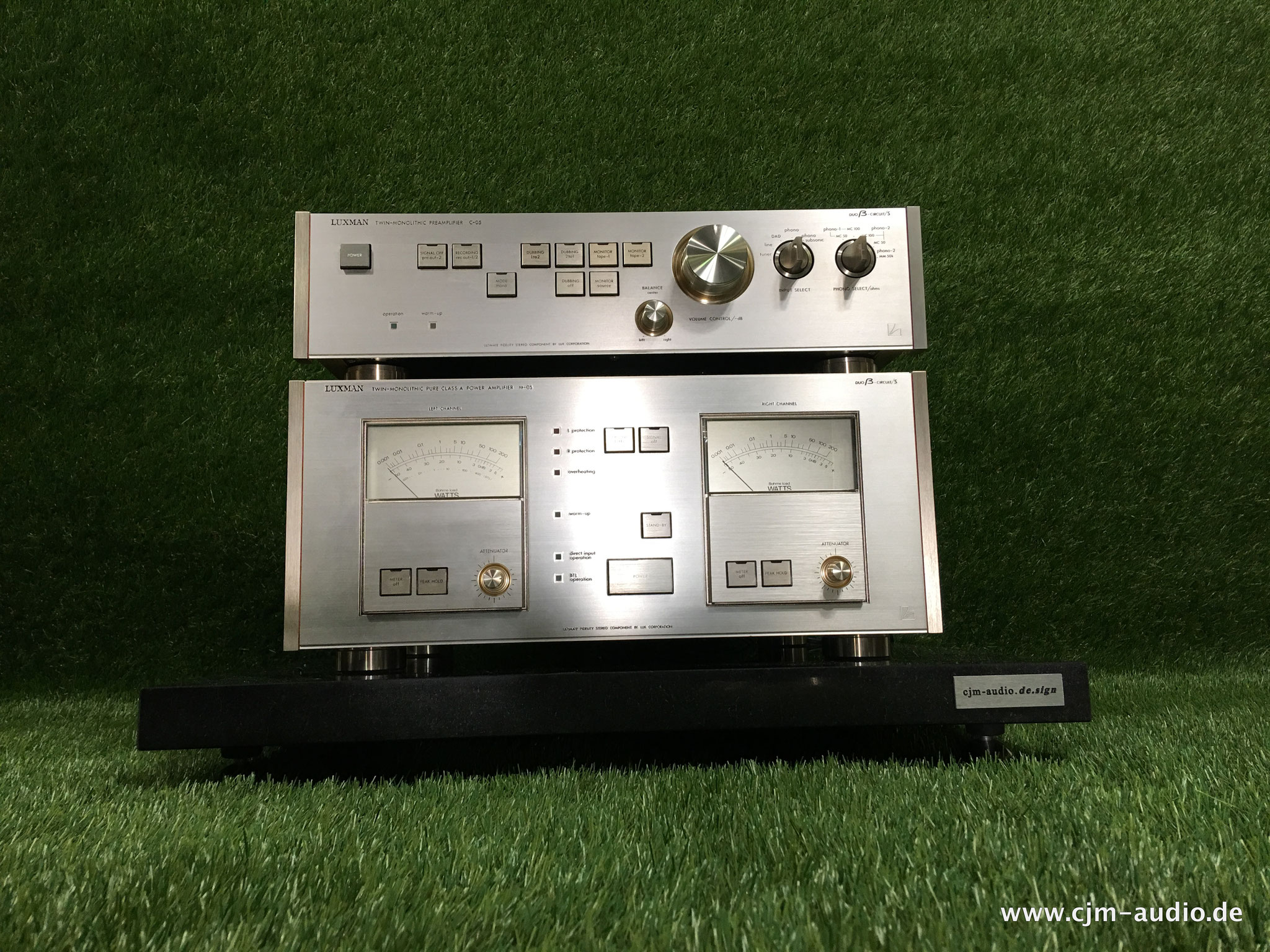

Angebote wird eine wunderschöne Vintage M-05 Endstufe + dazugehöriger C-05 Vorstufe von Luxmann. Sehr schöner optischer Zustand mit minimalen Haarkratzern auf der Oberseite, die Fronten sind makellos. Es handelt sich um 220V Geräte in technisch einwandfreiem Zustand.

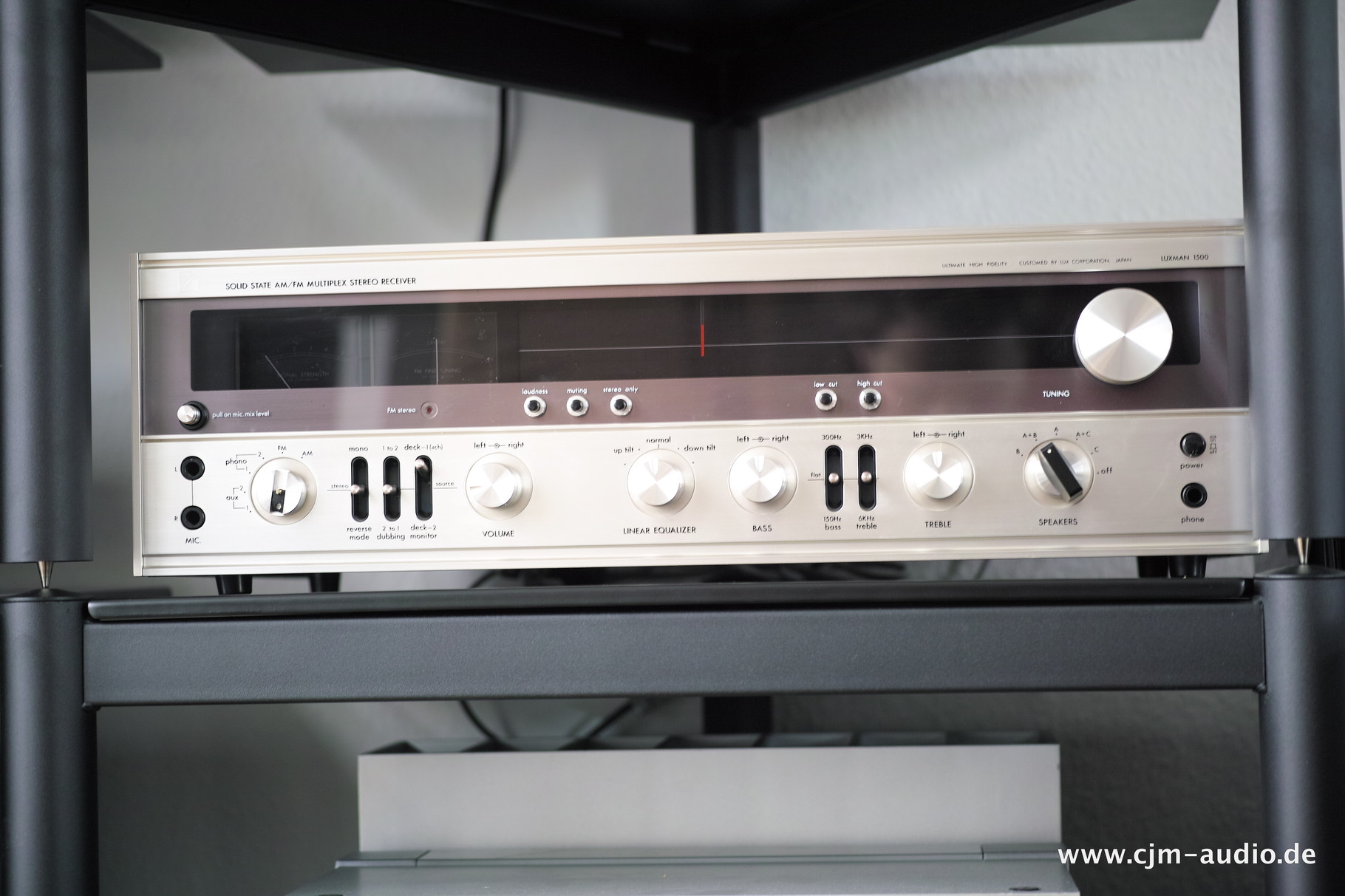

Angeboten wird ein selten angebotener Luxman R-1500S Receiver. Das Gerät ist optisch abgesehen von dem fehlenden Aufsatz des Quellenwahlschalters in wunderschönem Erhaltungszustand.

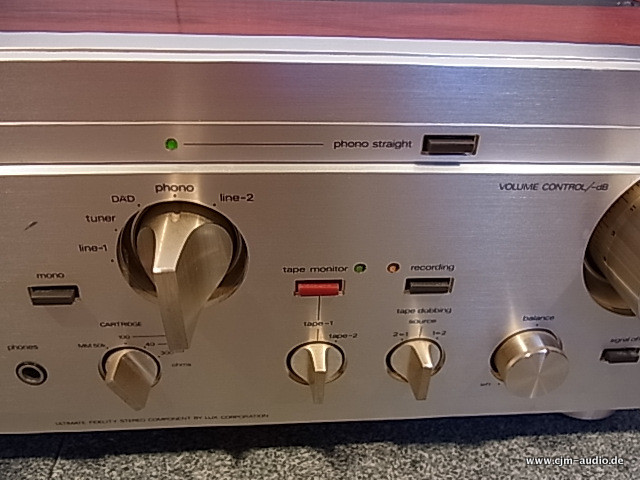

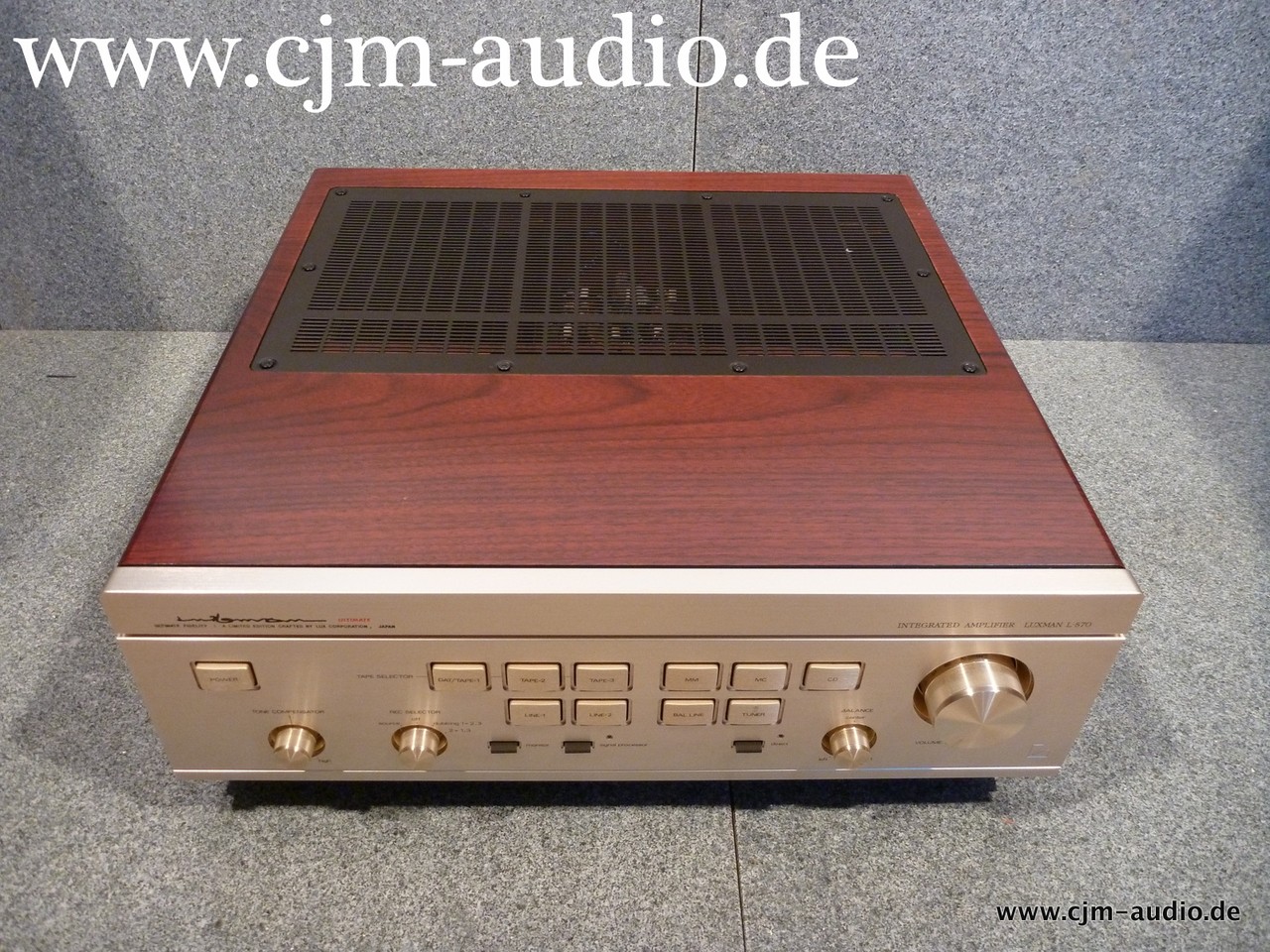

Sehr schön erhaltener Vintage Klassiker L-525 des japanischen Herstellers Luxman. Analytik ist diesem Class A/B Vollverstärker fremd; klanglich definitiv auf der "warmen" Seite.

Optisch von dem Kratzer auf der Oberseite einmal abgesehen, schön erhaltener Klassiker von Luxman. Technisch einwandfrei, da frisch aus der Wartung.

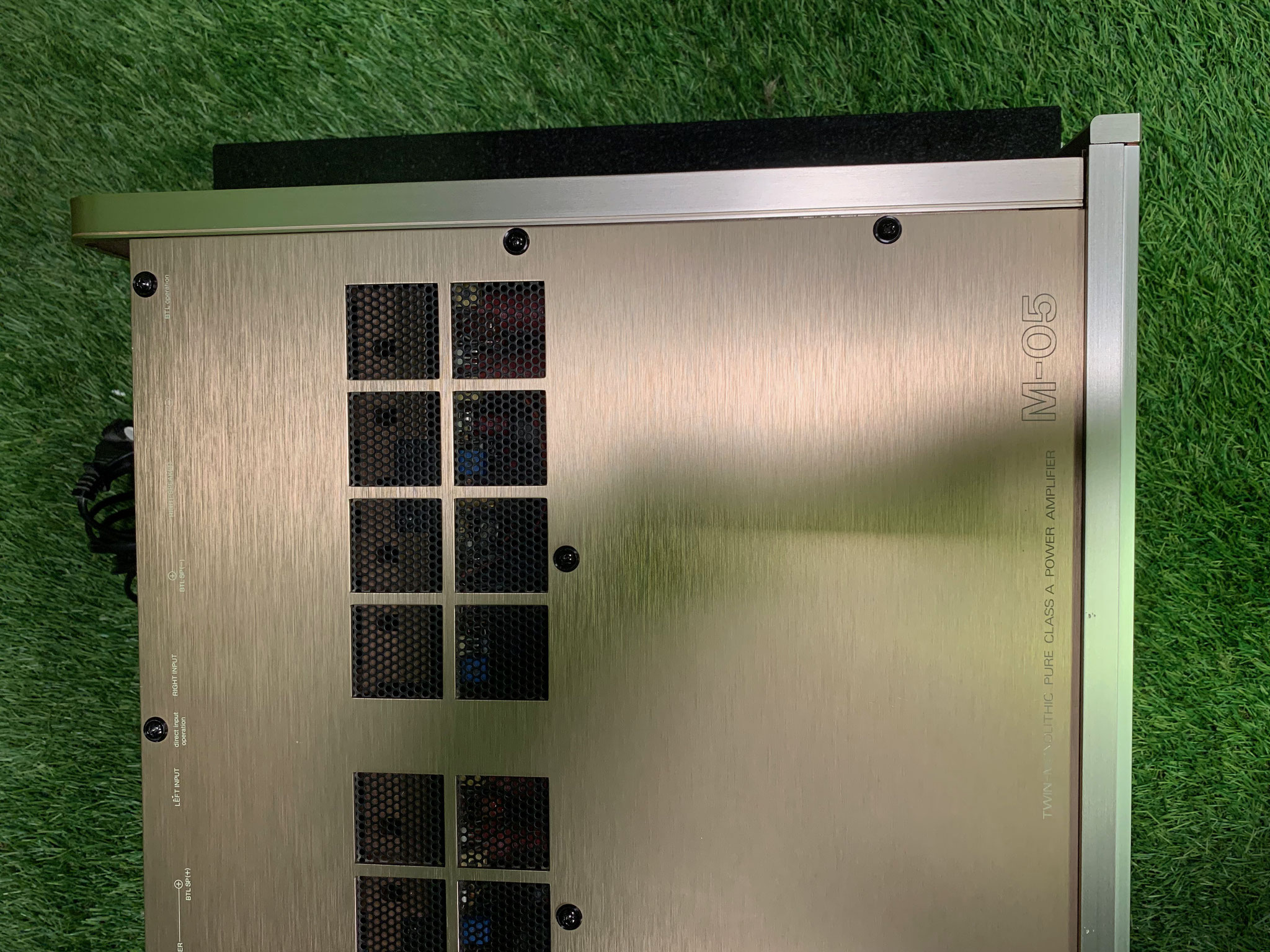

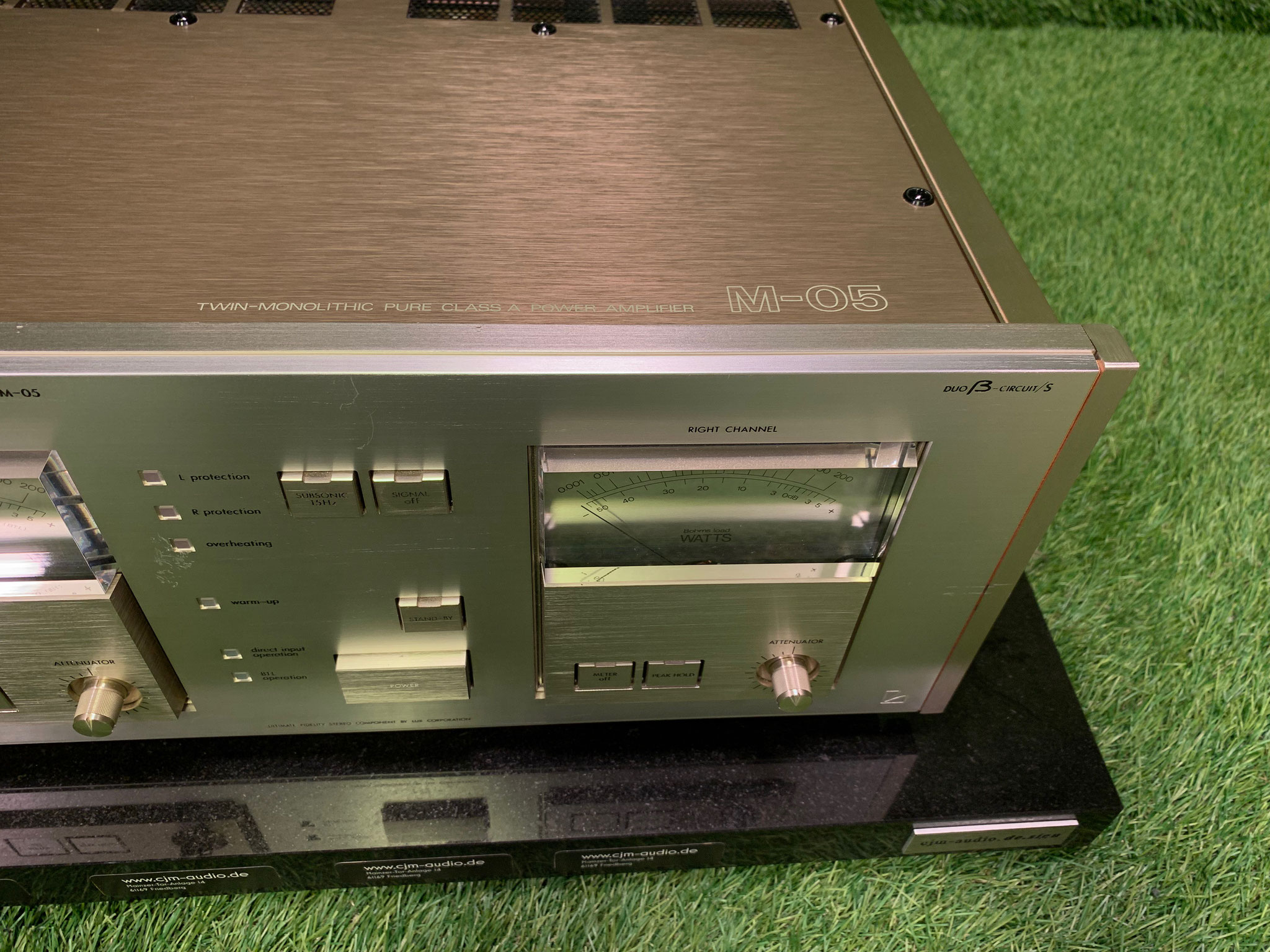

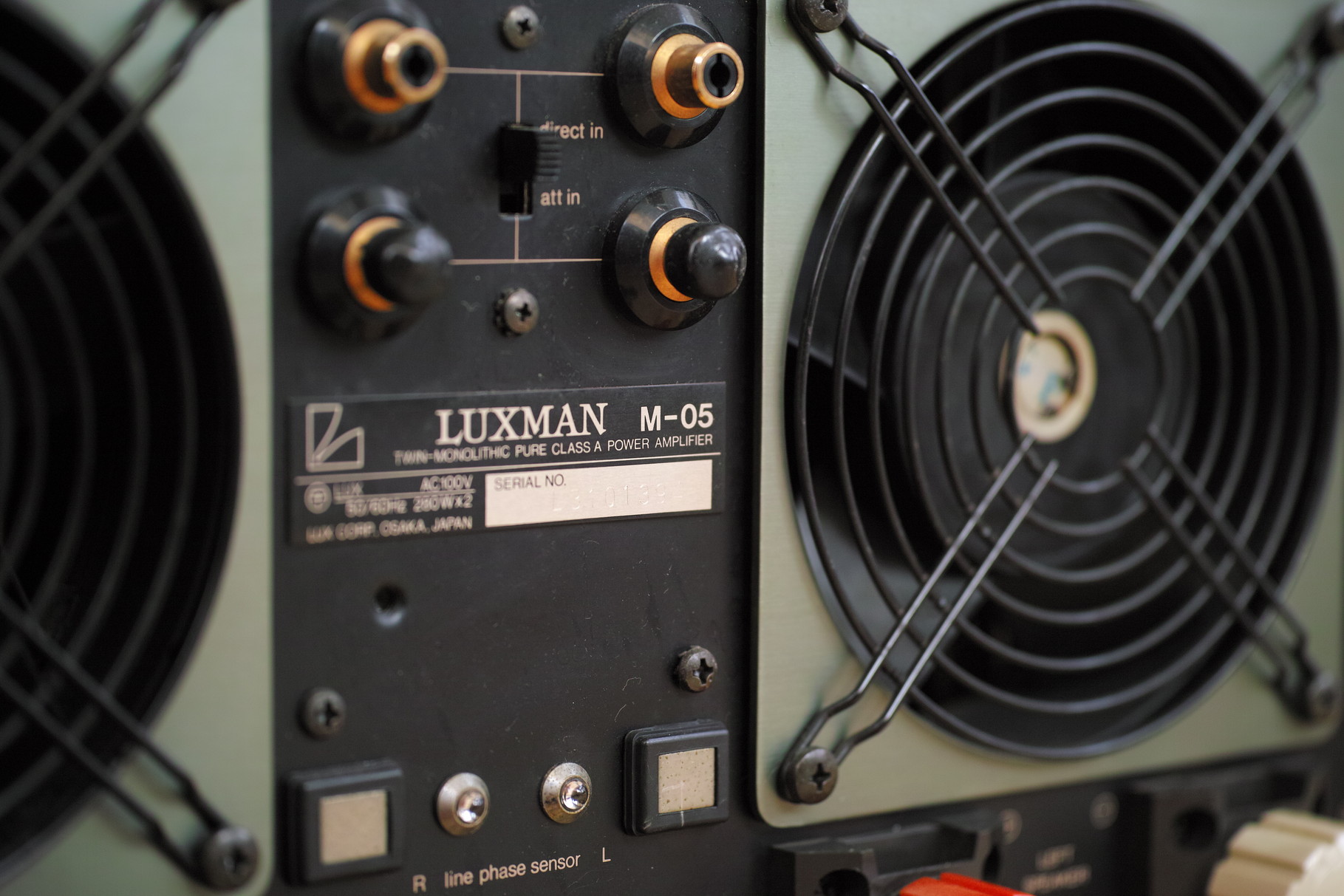

Eine der schönsten Endstufen von Luxman überhaupt. Optisch sehr schön erhalten mit nur wenigen kleinen Gebrauchsspuren. Es handelt sich um eine original japanische M-05, diese benötigt daher 100V. Das Gerät wurde vom Techniker komplett durchgecheckt und funktioniert einwandfrei.

Die dazugehörige C-05 Vorstufe finden Sie ebenfalls auf unserer Homepage.

Technische Daten:

Form Twin monolithic power amplifier

Effective output Class-A105W+105W and 400W monophonic recording

THD 0.008% or less

Cross modulation distortion 0.008% or less

Frequency characteristic 10Hz - 100,000Hz (-0.5dB)

Input sensitivity 750mV

Input impedance DIRECT IN: 300kohm

ATT IN: 45kohm

SN ratio (IHF-A correction) 120dB

Attachment ELECTRO STATIC Termination for loudspeakers

A line phase sensor, the DIRECT IN termination which jumps a volume, etc.

Protection network DC drift detection, a loudspeaker overcurrent detection, a temperature detection

Dimensions Width 460x height 210x depth of 437mm

Weight 40kg

Die passende Endstufe Luxman M-05 haben wir ebenfalls im Angebot.

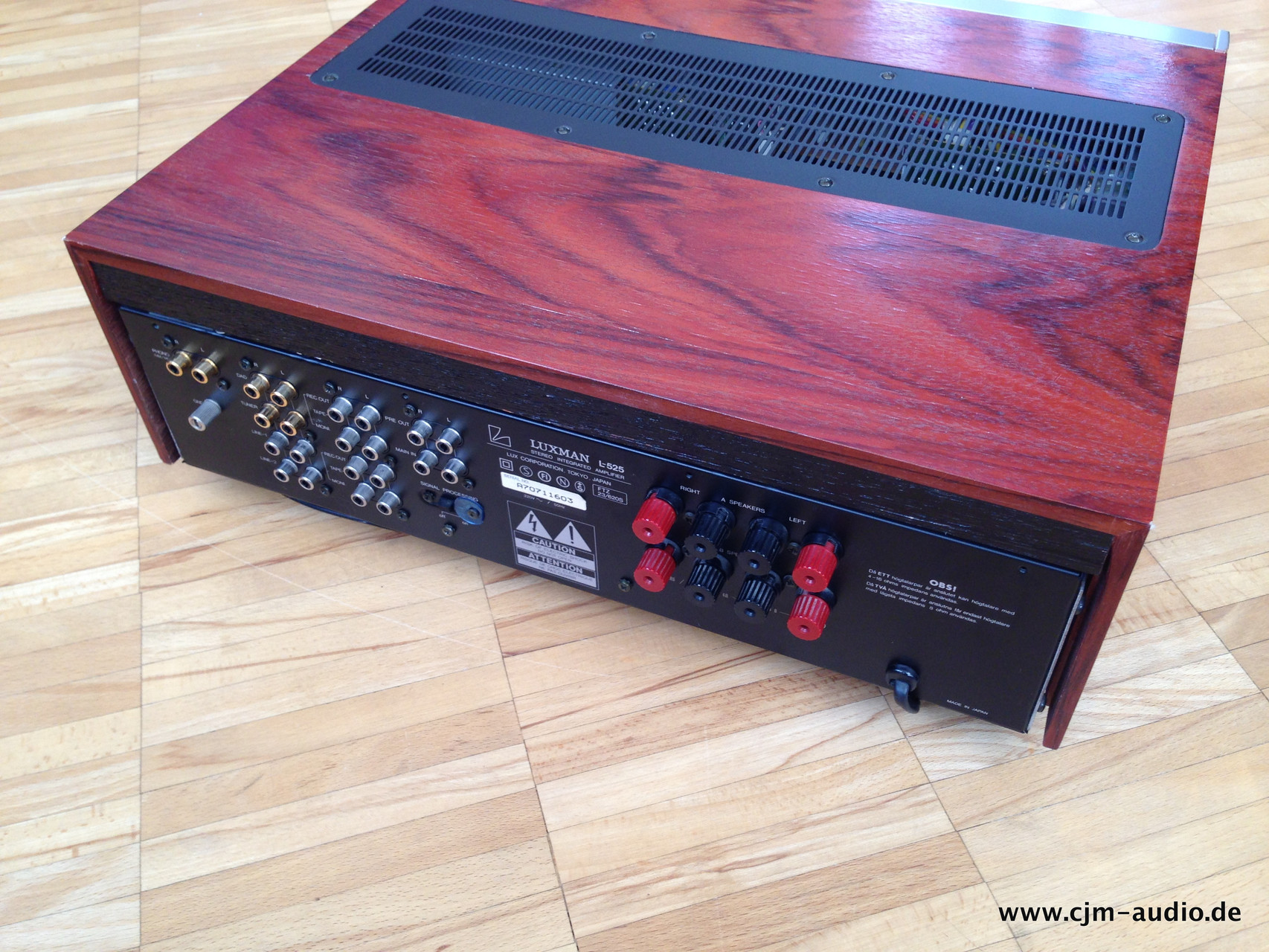

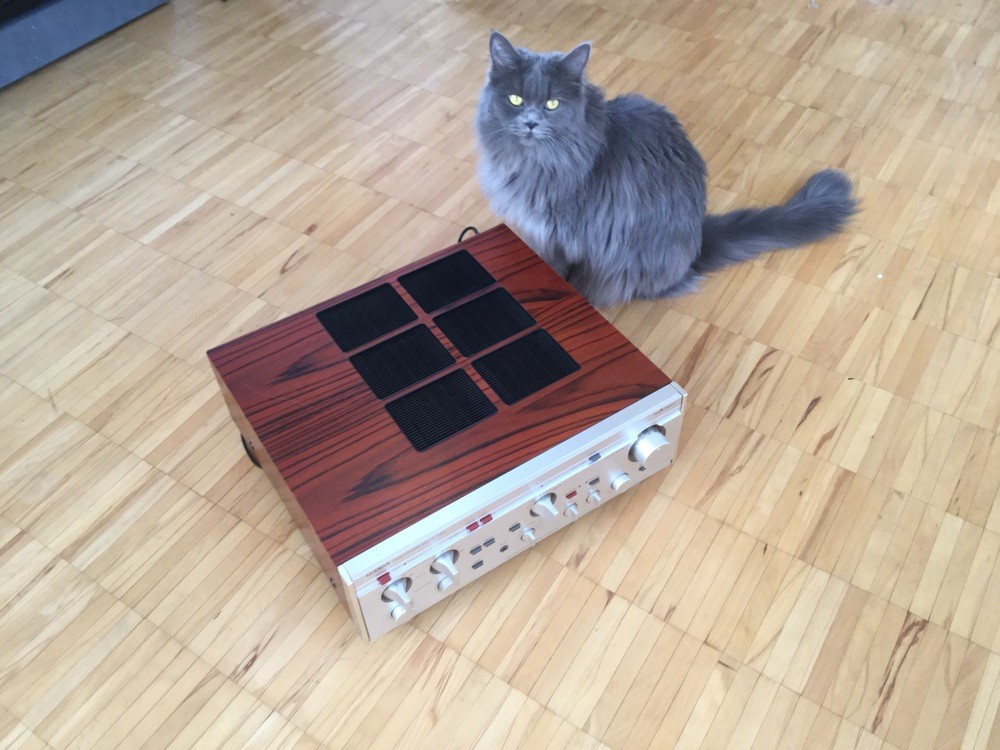

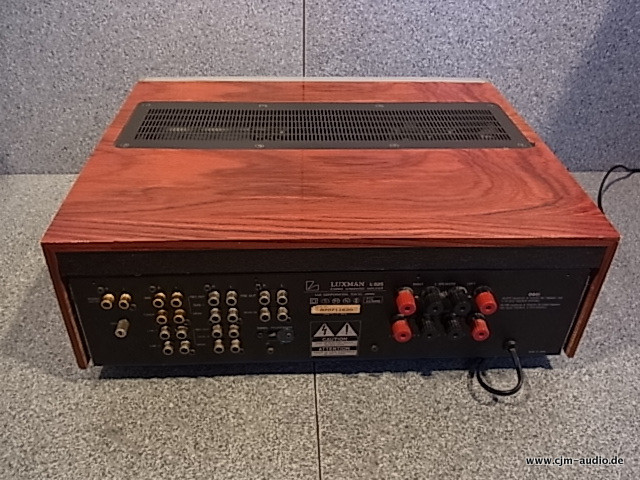

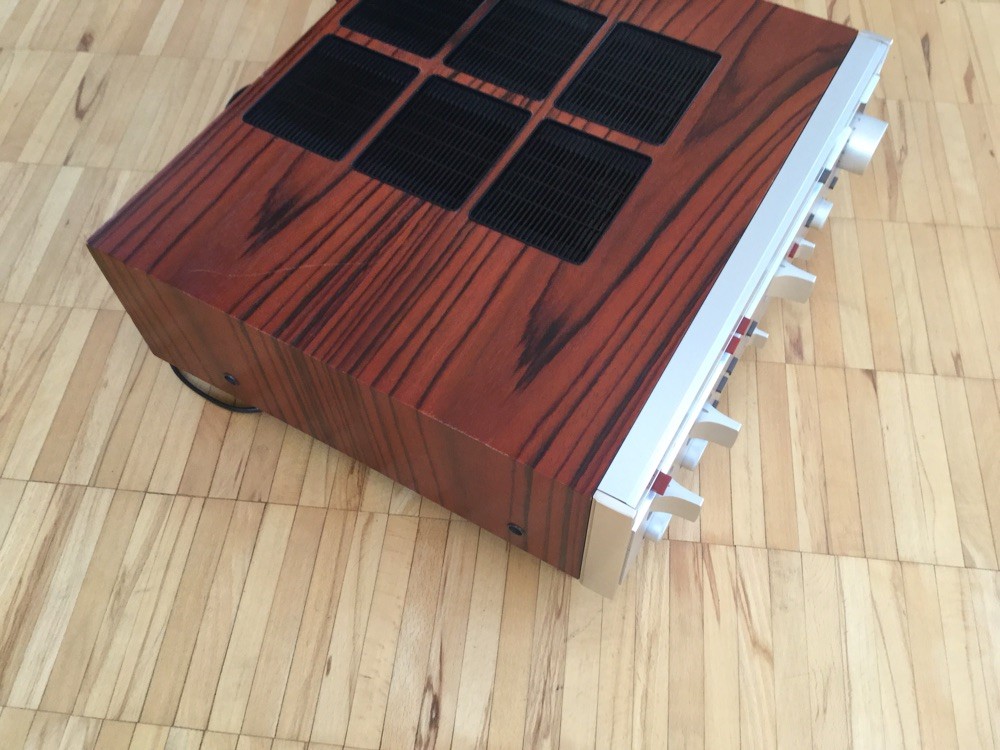

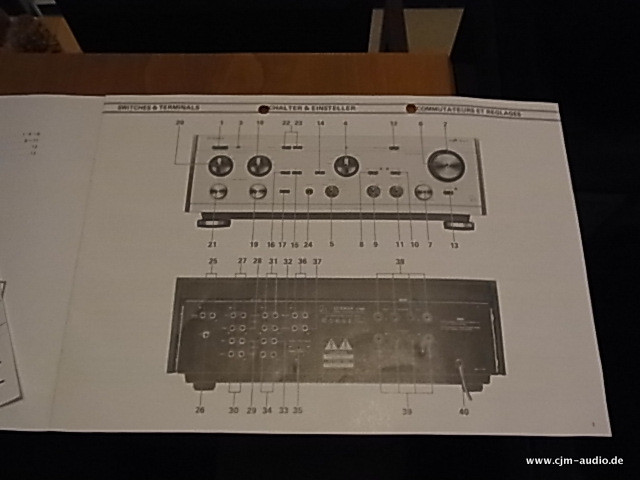

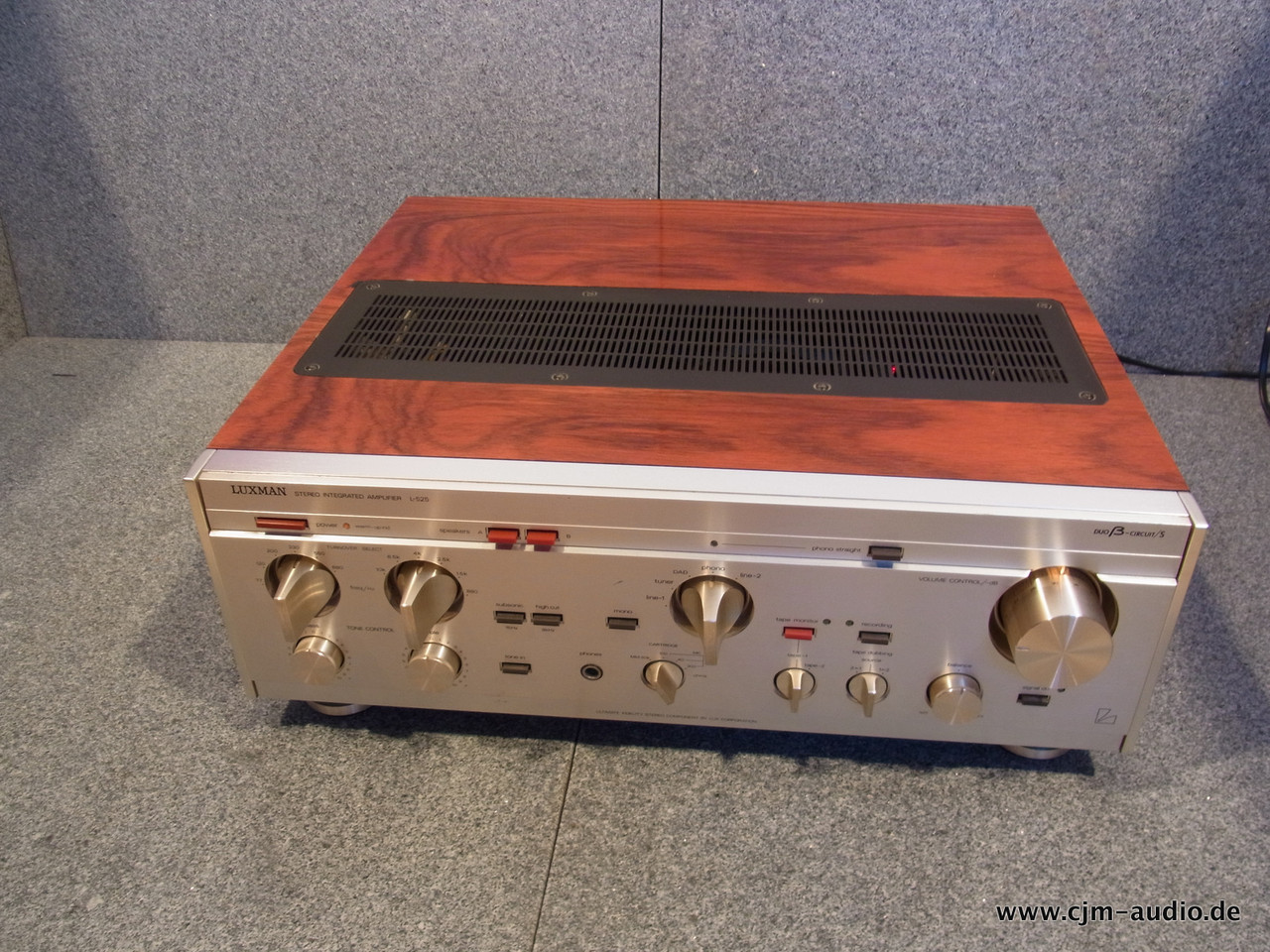

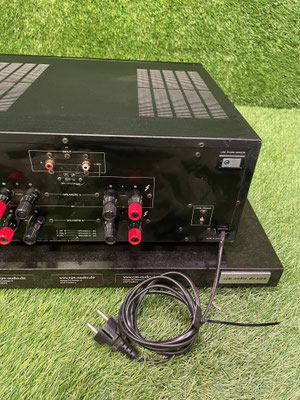

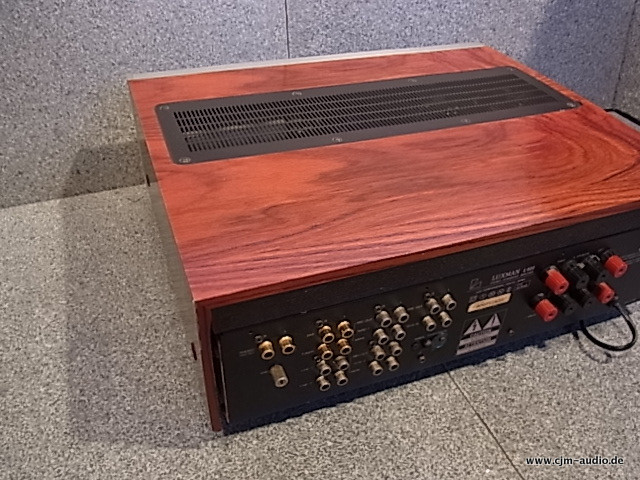

Angeboten wird ein Luxman L-525 Vollverstärker in gepflegtem Zustand. Die original Bedienungsanleitung ist vorhanden. Alleine für die zwei hervorragenden Phono-Sektionen muss man heutzutage Einiges löhnen.

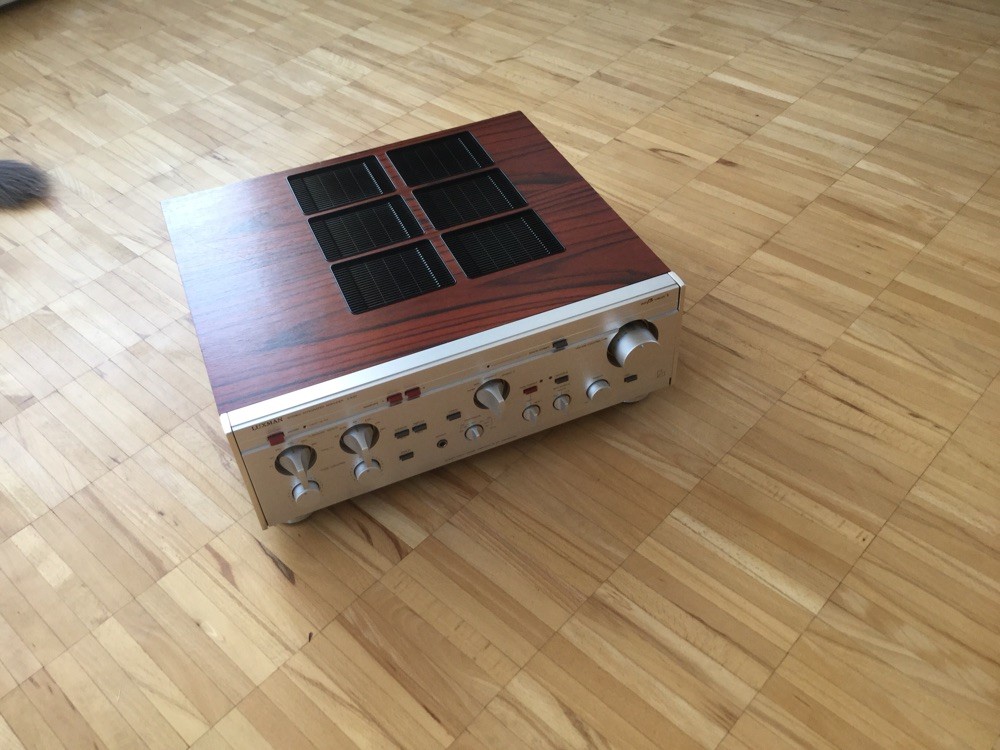

Angeboten wird ein echte Rarität. Der Luxman L 505s wird alle Jubeljahre mal angeboten. Der Vollverstärker besticht durch eine hervorragende Verarbeitung wie auch Phono-Sektion. Das optische Erscheinungsbild im Holzgewand ist wunderschön und zeitlos.
Sie erwerben 21 kg audiophilen Hochgenuss.
Optisch und technisch im Neuzustand!!

Angeboten wird eine überholte und sehr schön erhaltene Luxman Vor-/ Endstufen Kombination. In dieser Preisklasse klanglich so ziemlich allen aktuellen Gerätschaften überlegen, von der wunderschönen Optik ganz zu schweigen!!

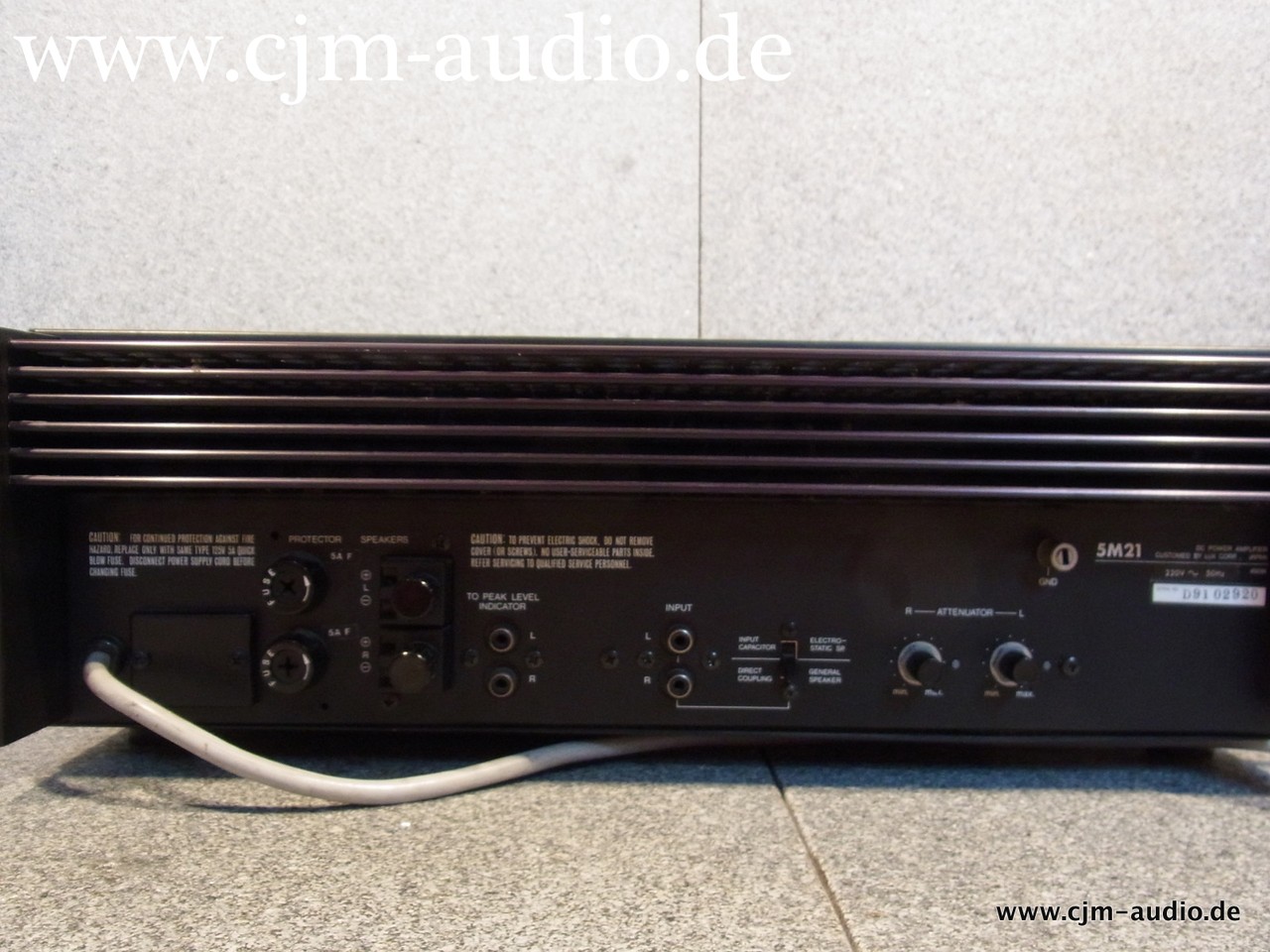

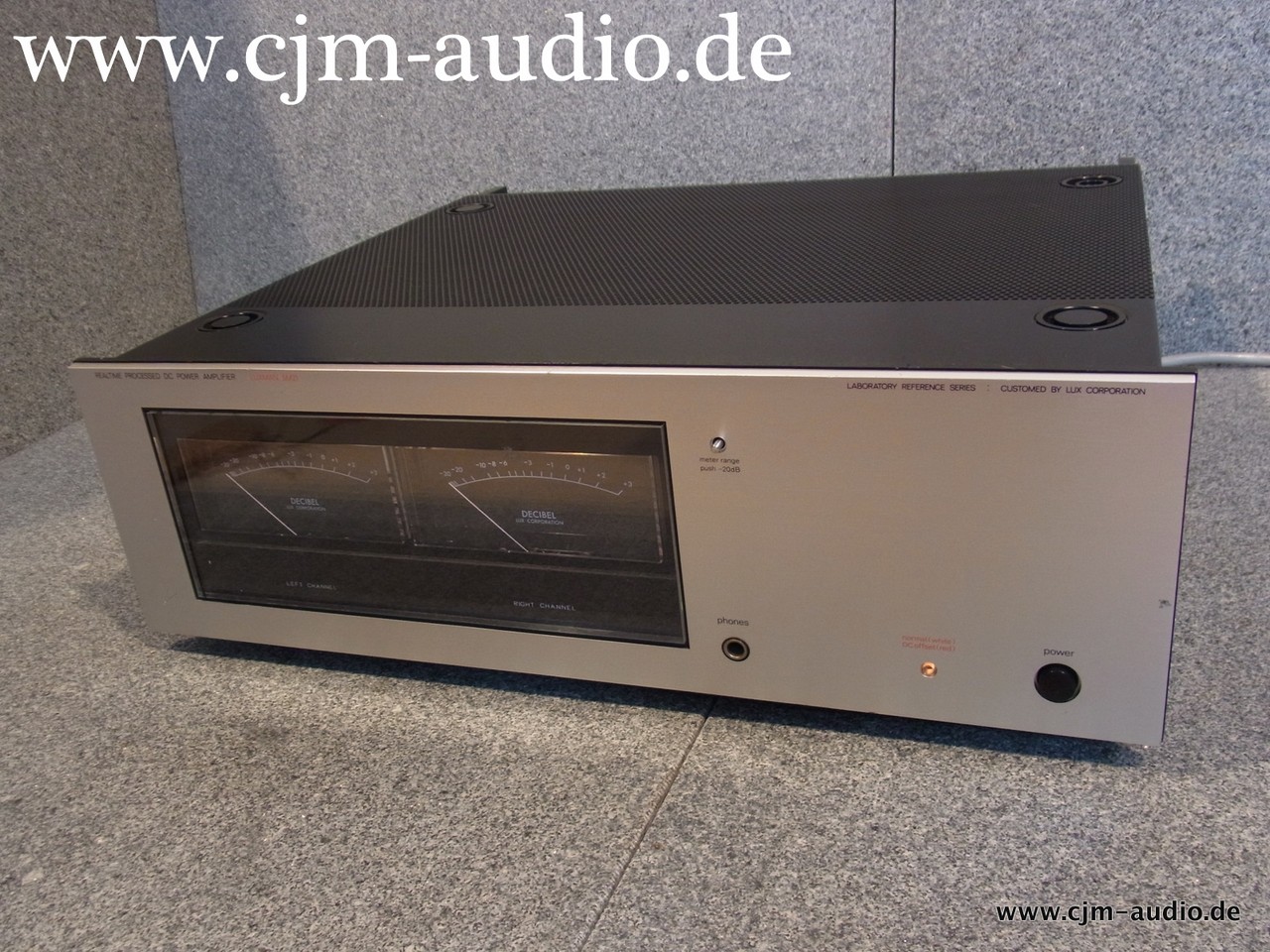

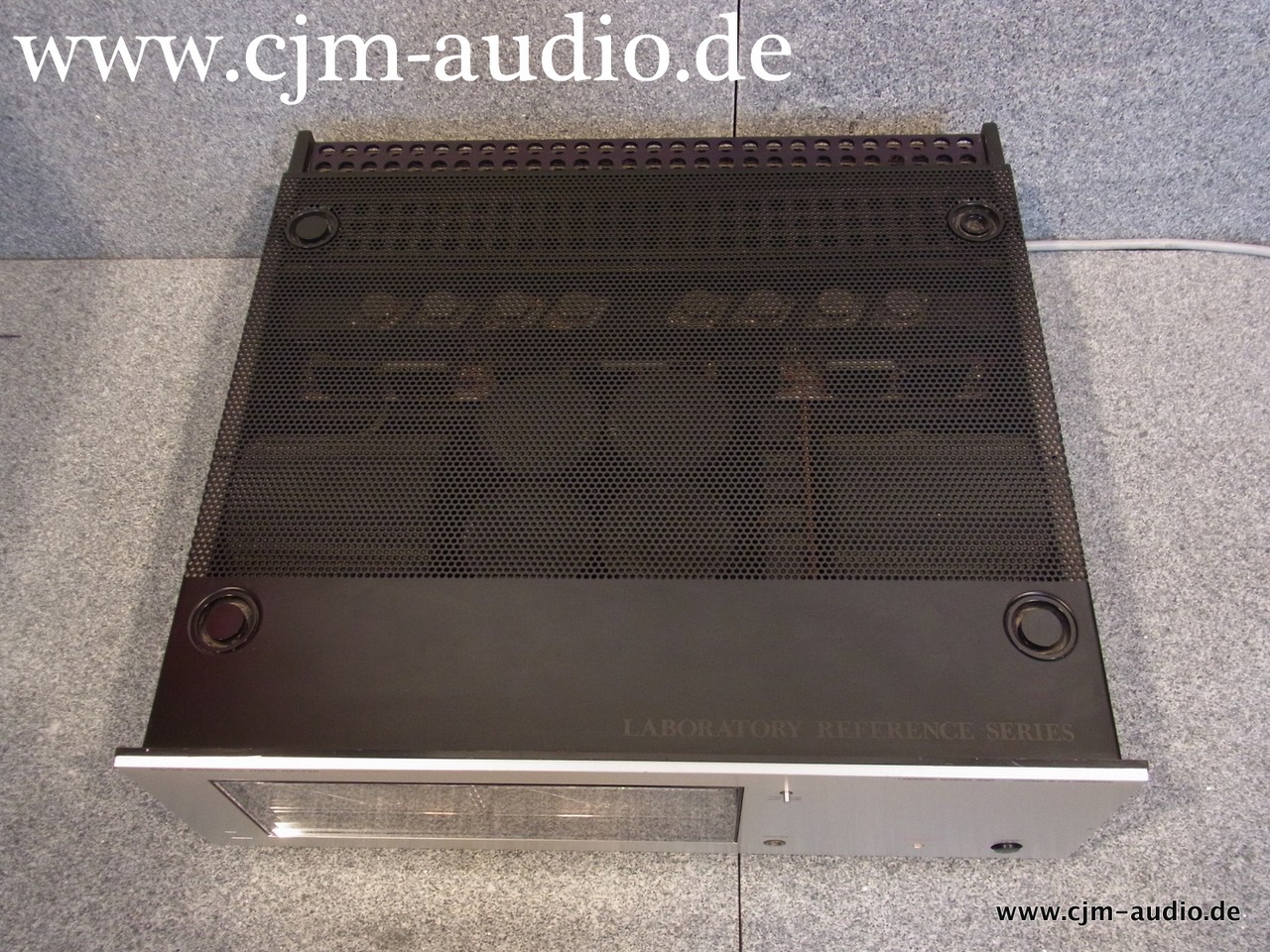

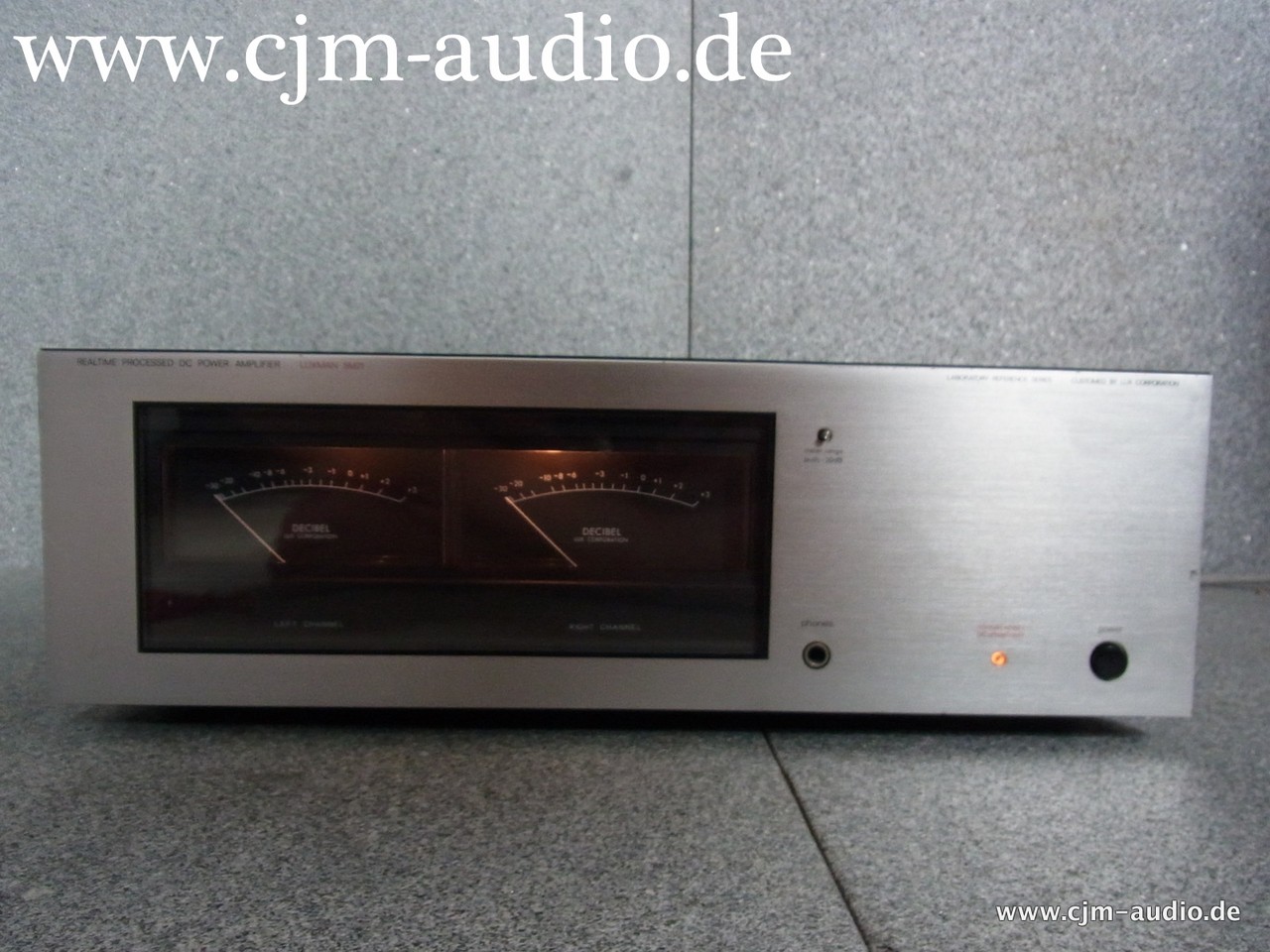

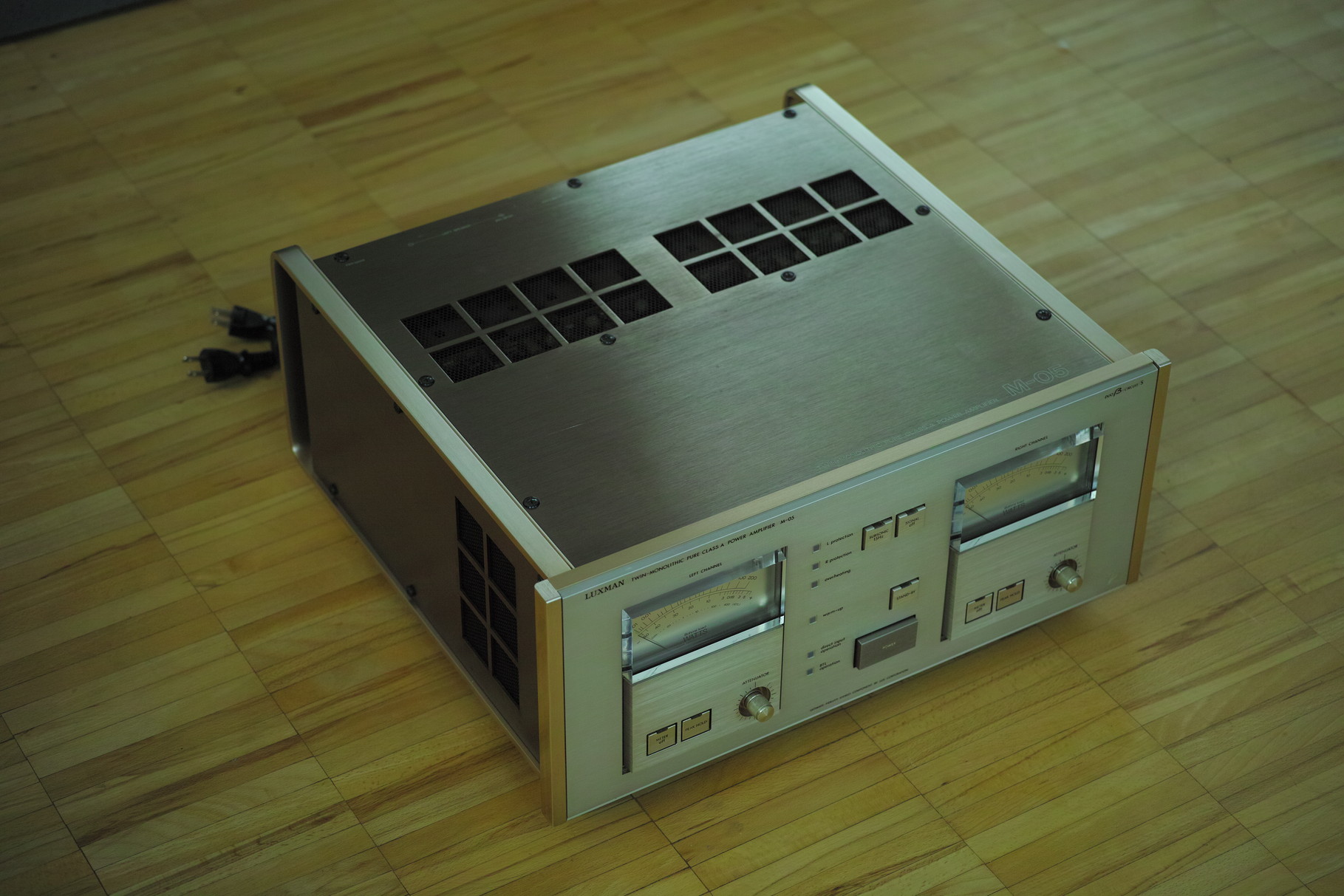

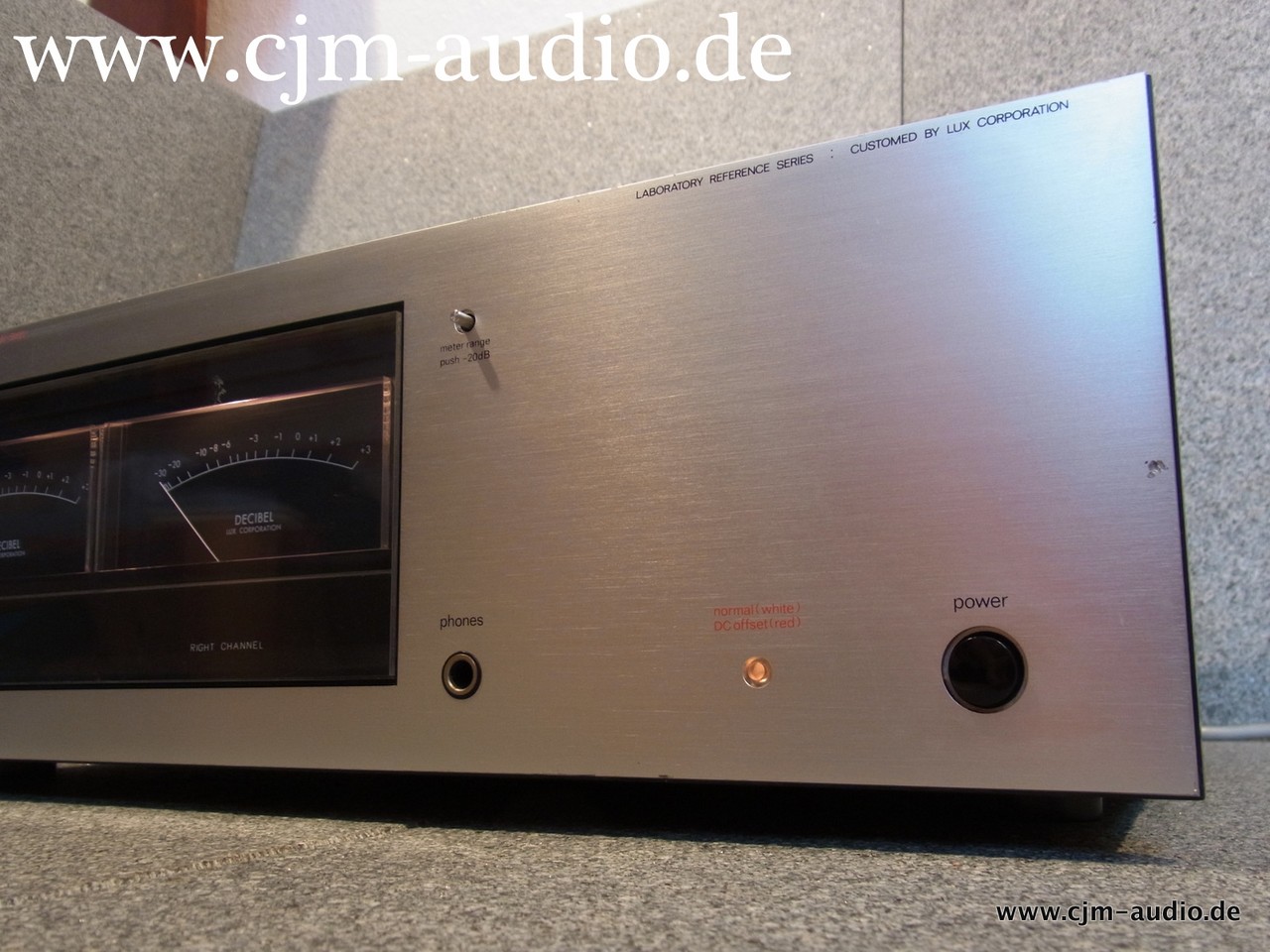

Angeboten wird eine sehr schön erhaltene LUXMAN 5M21 Laboratory Reference Series Endstufe. Dies war die zweitstärkste Endstufe nach der Luxman M-400A.
Zu den hervorragenden Klangeigenschaften lasse ich mich an dieser Stelle nicht weiter aus. Die Endstufe funktioniert einwandfrei, jedoch hat der rechte VU-Meter leider ein Kontaktproblem. Wen dieses optische Manko nicht stört, bzw. dieses beheben kann, der erhält eine im Preis-Leistungsverhältnis unschlagbare Endstufe!

Quelle: Luxman Prospekt LABARATORY REFERENCE SERIES

A REAL BREAKTHROUGH IN AMPLIFIER`S TECHNOLOGY
An innovative DC Amp configuration unlike any conventional amplifier which ensures perfect elimination of phase or transient disortion

5M21
Diese Leistungsendstufe liefert eine kraftvolle Ausgangsleistung von 2 x 150 Watt pro Kanal (an 4 Ohm). Der Klirrfaktor beträgt 0,005 %! Diese hervorragenden Leistungsdaten konnten einerseits durch die parallele Gegentaktendstufe bestückt mit 4 Leistungstransistoren, die speziell für den Einsatz in Hochleistungsendstufen konzipiert wurden, erreicht werden, andererseits durch den gleichspannungsgekoppelten (DC) Aufbau des gesamten Verstärkers vom Eingang bis zum Ausgang.
Wie der Name „Realtime Processed" (Echtzeit-Betrieb) bereits impliziert, hat LUXMAN nicht allein statische Meßmethoden zur Erkennung von Verzerrungen angewandt, sondern ebenfalls Impuls- und Phasenverzerrungen, verursacht durch Zeitfehler, gründlichst untersucht.
Das Ergebnis ist der „Realtime Processed" DC-Verstärker, der die Entstehung von Phasenverzerrungen im Bereich tiefer Frequenzen und das Auftreten von Impulsverzerrungen (TIM) im oberen Frequenzbereich wirkungsvoll verhindert. Das einzige bislang bei DC-Verstärkern immer noch Kopfzerbrechen bereitende Problem war die Gleichspannungsdrift, bedingt durch verschiedene äußere Einflüsse wie z. B. Temperaturschwankungen usw. Dieses Problem konnte durch Verwendung eines von LUXMAN exklusiv entwickelten DML-IC's gelöst werden, d. h. die Gleichspannungsdrift konnte auf ein absolutes Minimum reduziertwerden. Das DML-IC beinhaltet eine Differenzverstärkerschaltung aus neuentwickelten Feldeffekttransistoren (FET's), die zusammen mit den anderen Bauelementen des IC's in einem gemeinsamen Gehäuse zusammengefaßt sind, um die Schaltung von äußeren Einflüssen abzuschirmen.
Um auch Null-Durchgangsverzerrungen, die sich besonders im oberen Frequenzbereich unangenehm bemerkbar machen und vor allem bei im Gegentakt B-Betrieb arbeitenden Verstärkern auftreten, zu verhindern, hat LUXMAN für die Treiber- und Endstufen extrem schnellschaltende Transistoren verwendet. Besonders die Treiberstufe wurde, um die
Schaltgeschwindigkeit zu erhöhen, äußerst sorgfältig mit selektierten Bauelementen aufgebaut. Dank dieser Maßnahme sind die Null-Durchgangsverzerrungen ähnlich gering, wie bei im A-Betrieb arbeitenden Verstärkern.
Um eine naturgetreue Signalverarbeitung sicherzustellen, ist ein Konstantstrom-Emitter-Folger eingesetzt worden, der das Signal des Differenzverstärkers an die folgenden Stufen ankoppelt. Ein weiterer Emitterfolger mit Konstantstromversorgung dient dazu, die Lastbedingungen im Bereich hoher Frequenzen in der Vortreiberstufe zu verbessern und die im A-Betrieb arbeitende Vortreiberstufe elektrisch von der im Gegentakt B-Betrieb arbeitenden Endstufe zu trennen. An allen wichtigen Schaltungspunkten sind Kaskoden- oder Stromspiegelschaltungen eingesetzt worden, um eine Verbesserung der Leistungseigenschaften zu erreichen und Gleichspannungsdrift zu verhindern.
Um eine stabile Spannungsversorgung für alle Schaltungsstufen zu gewährleisten, benutzt LUXMAN überdimensionierte Ringkern-Leistungstransformatoren mit großer Hitzebeständigkeit und einem minimalen Streufeld in Kombination mit 4 großen speziell entwickelten ElektrolytKondensatoren mit extrem geringer Eigeninduktivität.
Der 5 M 21 verfügt über zwei Netzteile, d. h. die Spannungsversorgung für den rechten und linken Kanal wird vollkommen getrennt geführt, um dynamisches Übersprechen zu verhindern.
Der 5 M 21 ist mit 2 großen VU-Metern ausgestattet, die den Mittelwert des Ausgangspegels präzise in dB anzeigen. Die Empfindlichkeit der VU-Meter kann zwischen 0 dB oder -10 dB gewählt werden.
Ein Offset-Sensor überprüft, ob Gleichspannungsanteile am Eingang vorhanden sind. Sollte dies der Fall sein, kann ein Kondensator in den Eingang geschaltet werden, der auftretende Gleichspannung eliminiert. An der Rückseite des Gerätes befindet sich je ein Eingangsabschwächer für den linken und rechten Kanal.
Der 5 M 21 ist mit 3 Schutzschaltungen ausgerüstet:
1. Eine Gleichspannungsdrift-Schutzschaltung, die die Endstufe zum Schutz der Lautsprecher abschaltet, sobald an den Ausgängen eine Gleichspannung größer als ±3 V auftritt.
2. Eine Übertemperaturschutz-Schaltung, die bei Temperaturen von über 90° C an den Endtransistoren die Endstufe abschaltet.
3. Eine Schaltung, die den Verstärker vor Kurzschluß an den Ausgangsklemmen schützt und damit verhindert, das die Endtransistoren zerstört werden.
Diese 3 Schutzschaltungen schützen den Verstärker 5 M 21 zuverlässig vor Schäden.
Bei der Entwicklung von gleichspannungsgekoppelten Verstärkern muß besonders auf die Temperaturkoeffizienten der einzelnen Bauteile geachtet werden. Deshalb werden an den wichtigsten Punkten der Schaltung nur sorgfältig selektierte Bauelemente verwendet, wie z. B. metallbeschichtete Widerstände und Trimmerpotentiometer, die sehr rauscharm sind und eine minimale Temperaturdrift aufweisen. Darüber hinaus kommen versilberte Glimmerkondensatoren mit hervorragenden Hochfrequenz- und Temperaturcharakteristika zum Einsatz.
Die von LUXMAN entwickelten Kühlkörper nach dem Hydrodynamiksystem sorgen für eine zuverlässige Wärmeableitung. Die Lautsprecheranschlüsse des 5 M 21 sind für sehr große Ströme geeignet und besitzen einen minimalen Übergangswiderstand. Alle verwendeten Bauteile wie z. B. gedruckte Schaltungen usw. wurden selbstredend sorgfältigst ausgewählt.
TECHNISCHE DATEN
Ausgangsleistung DIN: 2 x 150 Watt an 4 Ohm
Ausgangsleistung IHF: 100 Watt pro Kanal an 8 Ohm, beide Kanäle ausgesteuert, von 10 ... 20 000 Hz, bei einem Klirrfaktor unter 0,005 % Intermodulationsfaktor: kleinerals 0,005 % (8 Ohm, 60 Hz: 7 kHz =4:1) Übertragungsbereich: 0 Hz bis 100 000 Hz (-1 dB)
Eingangsempfindlichkeit: 890 mV
Eingangsimpedanz: 50 kOhm
Signalrauschabstand: 120 dB (IHF, A-bewertet, Eingang kurzgeschlossen)
Eigenrauschen: kleiner als 0,1 mV (Eingang kurzgeschlossen)
Übersprechen: kleiner als -100 dB (100 Hz) kleinerals -70 dB (20 Hz ... 20 kHz)
Dämpfungsfaktor: 80 (8 Ohm, 1 kHz)

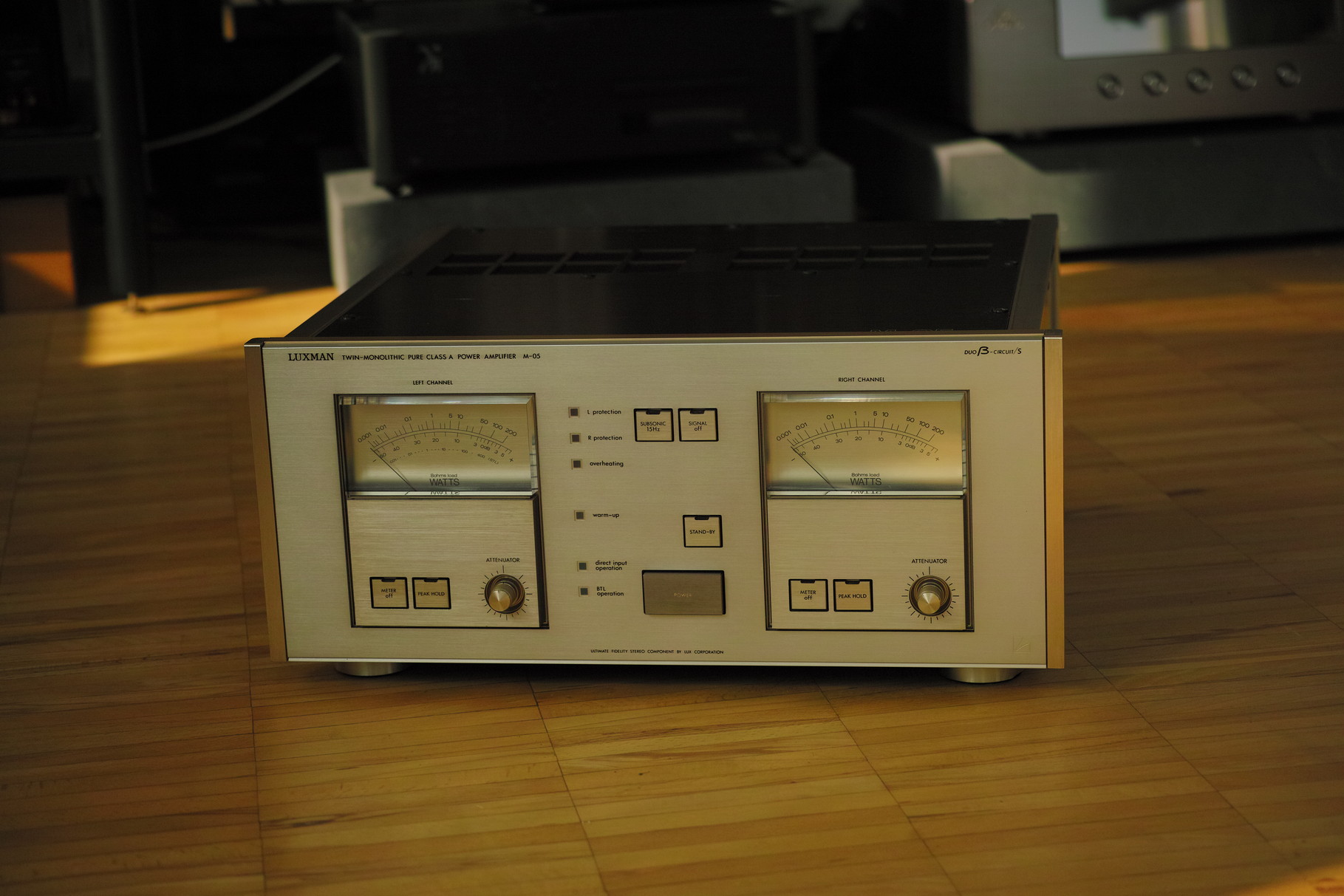

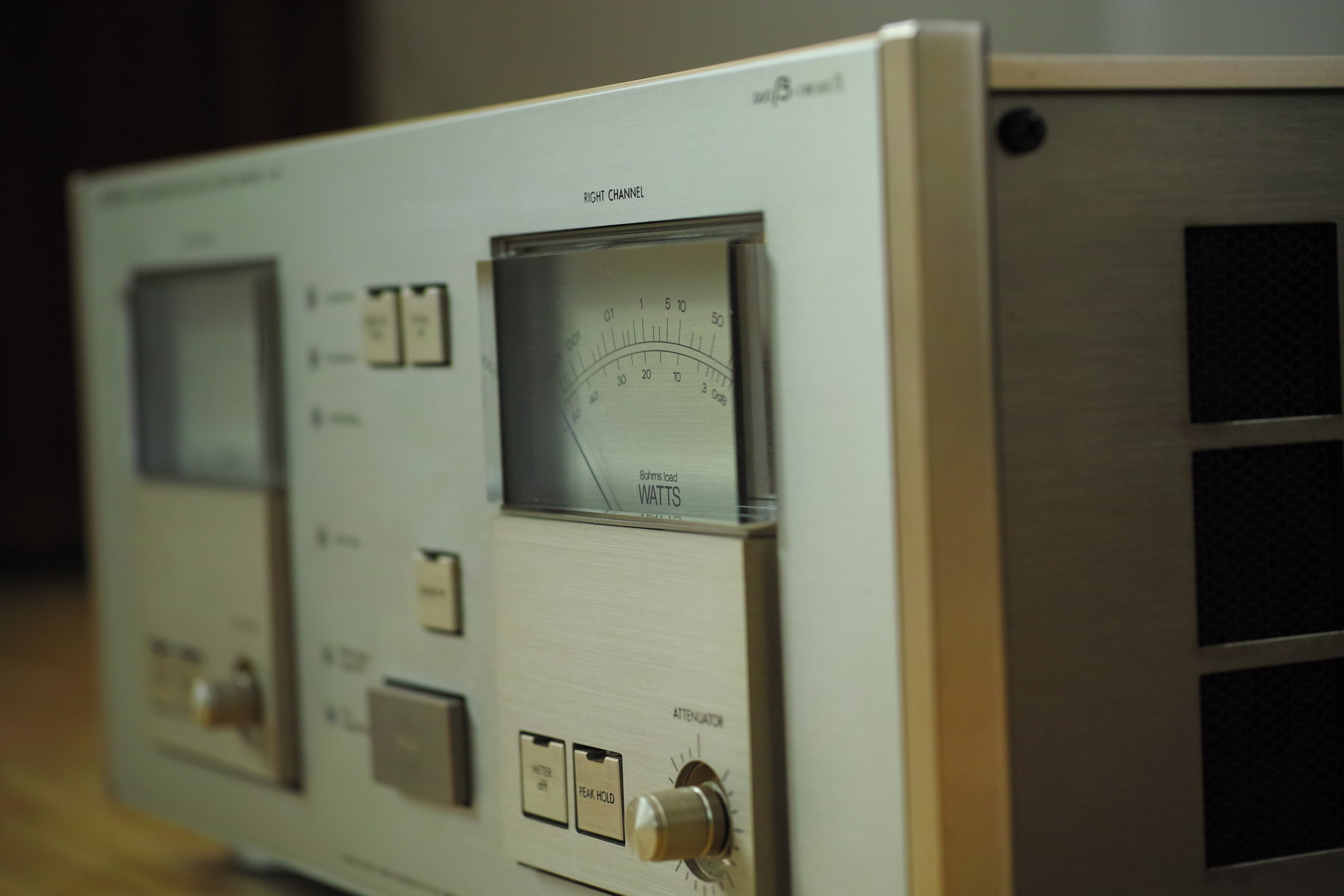

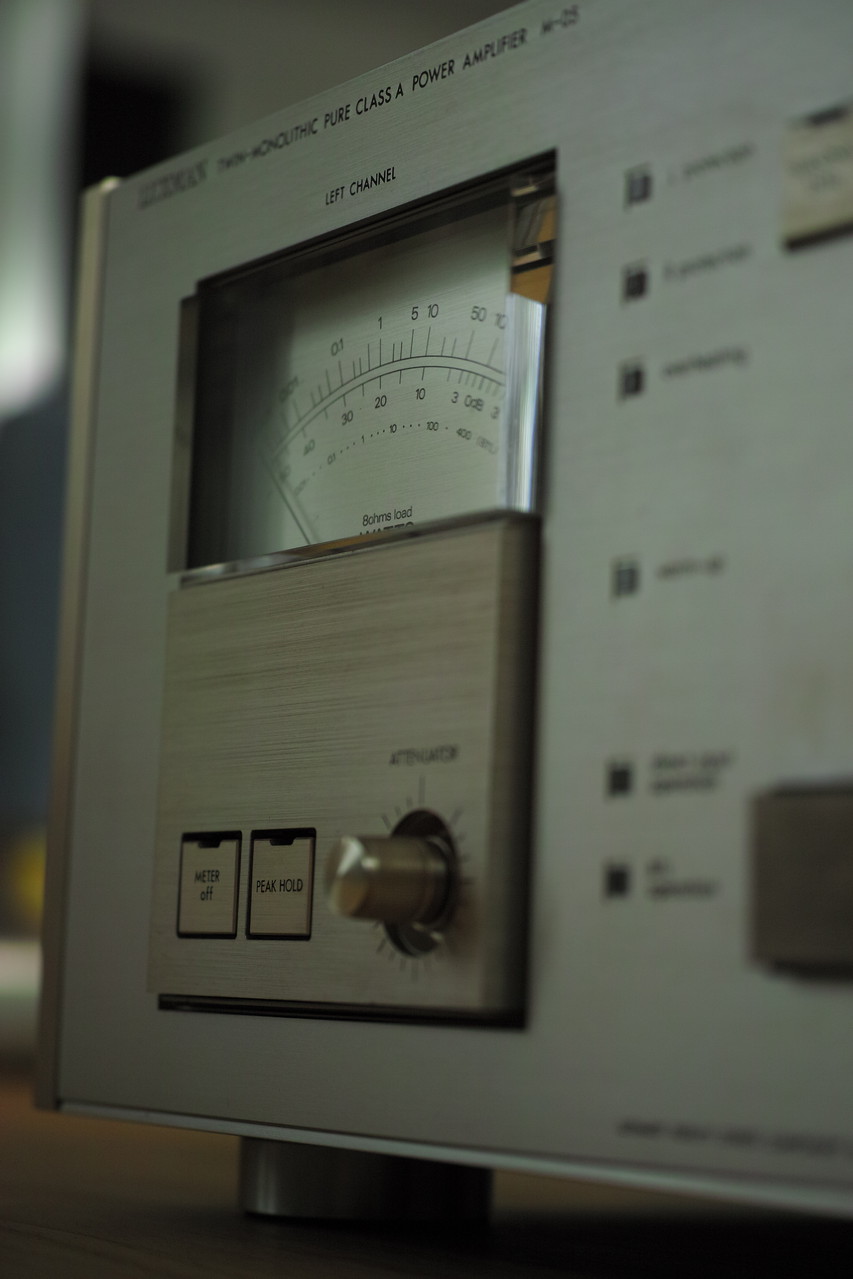

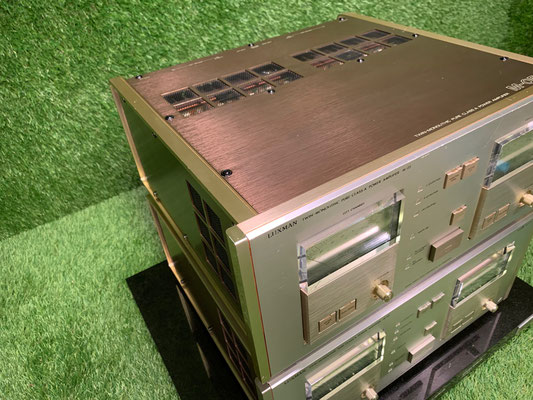

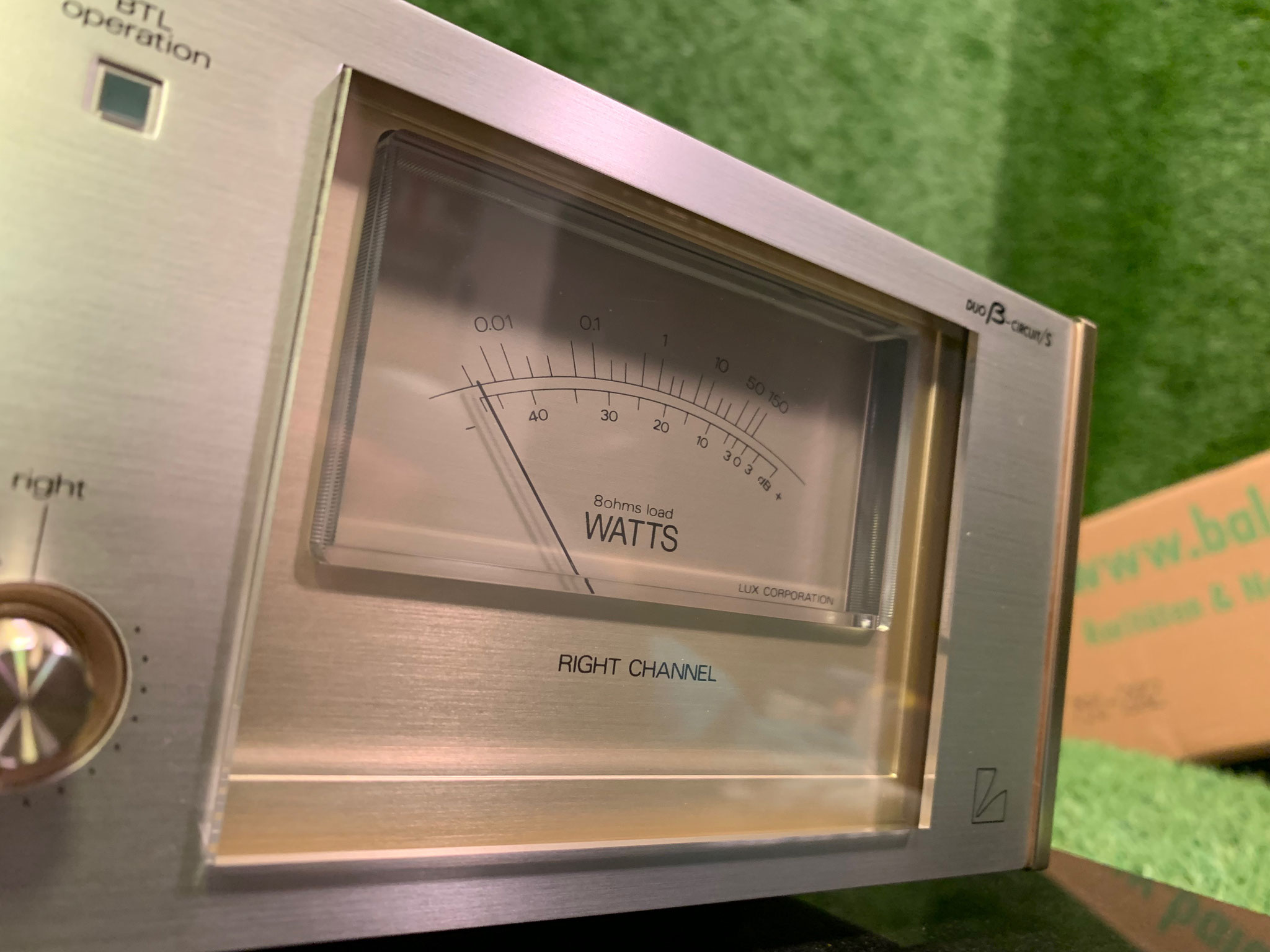

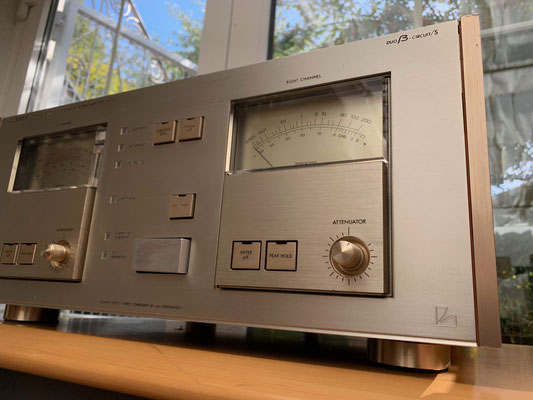

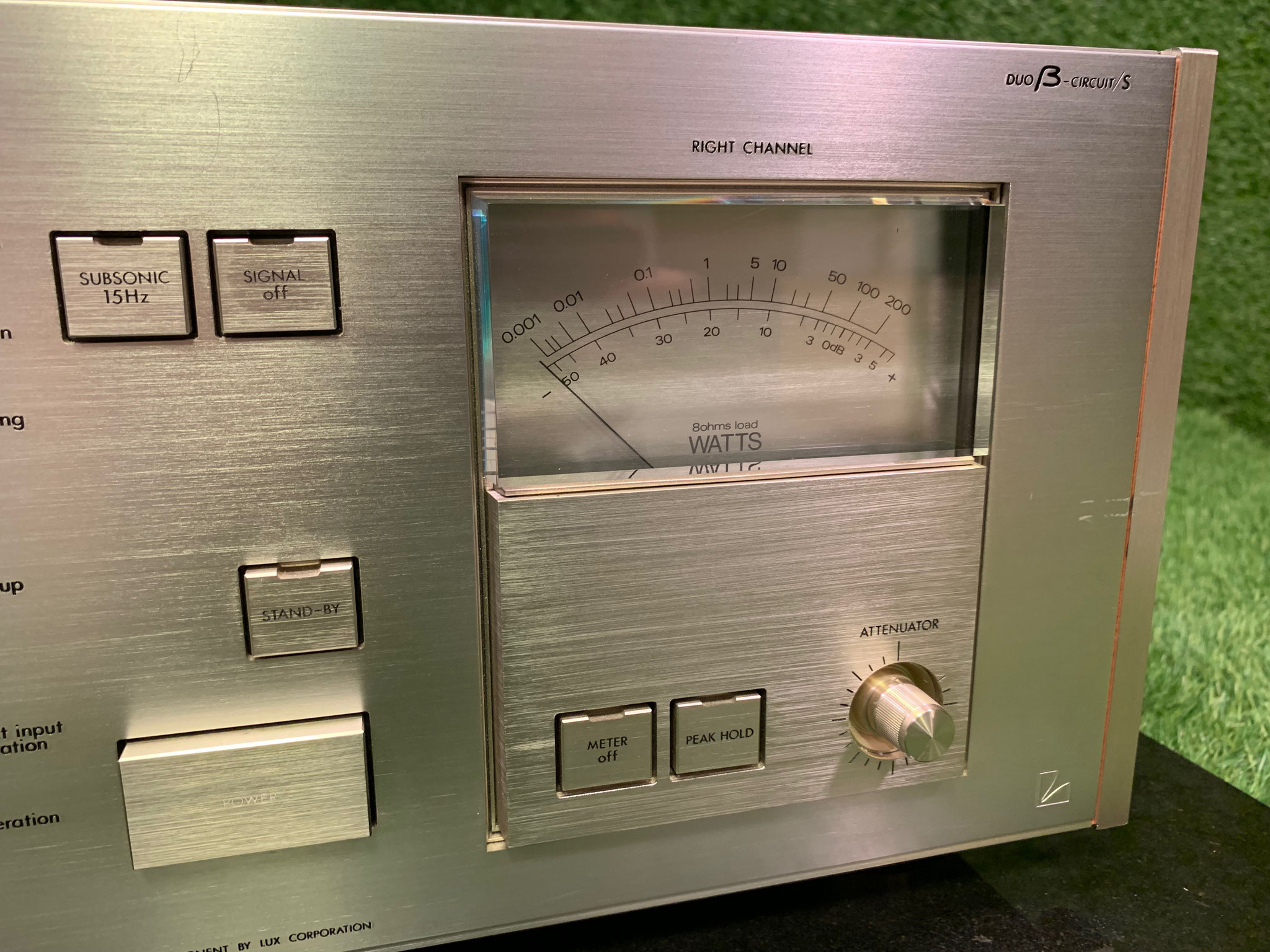

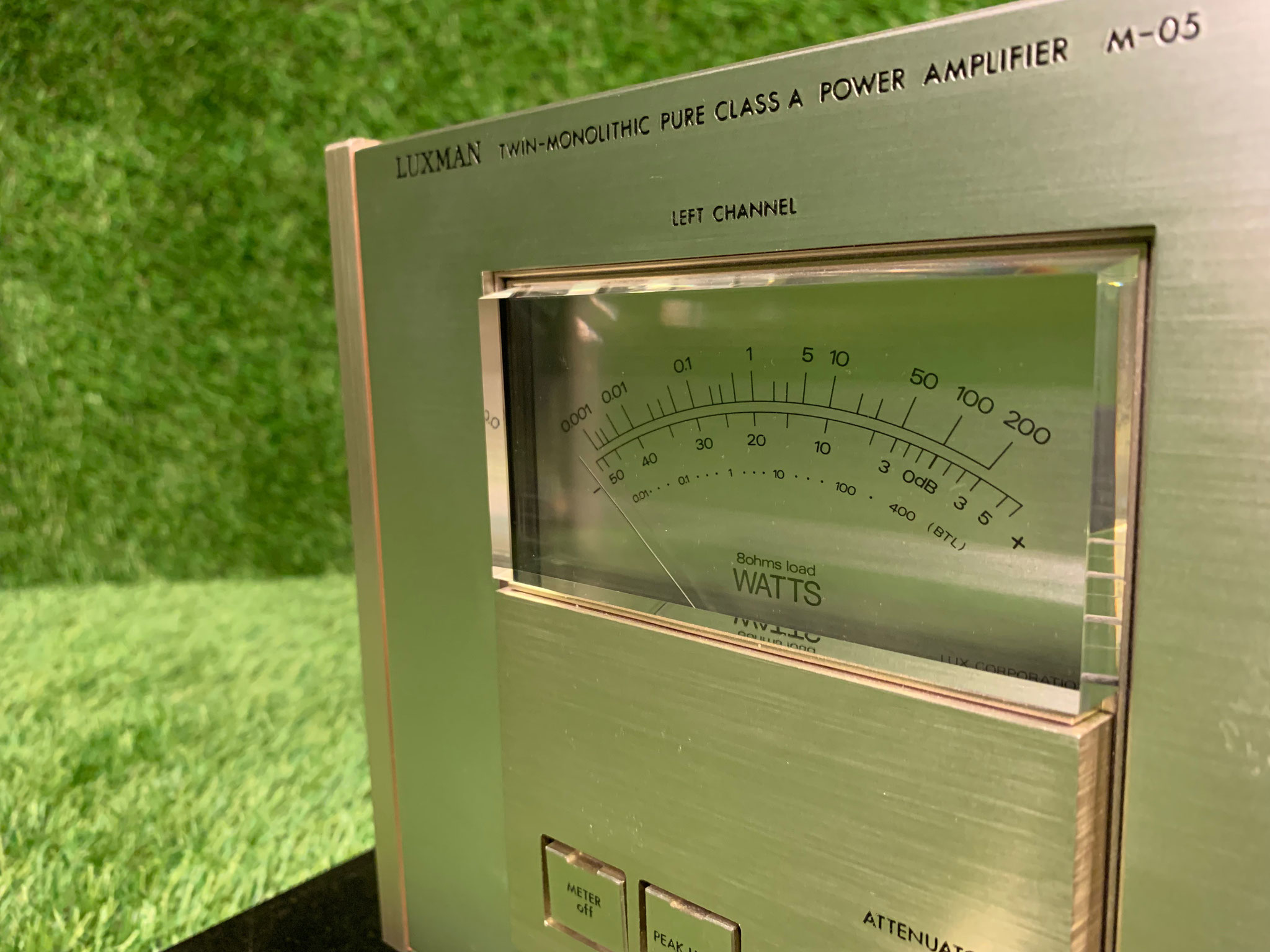

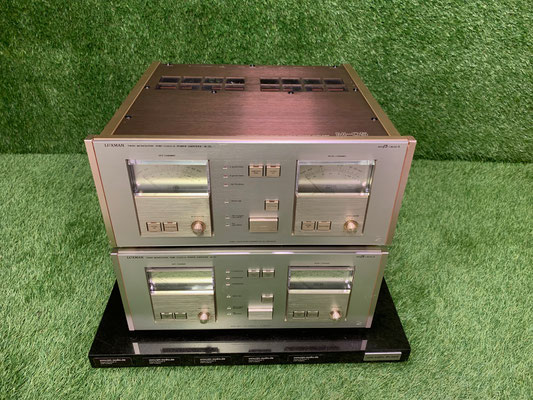

Besonderheiten: VU-Meter für den linken und rechten Kanal, Empfindlichkeitswahlschalter für die VU-Meter (0 dB, -10 dB), zuschaltbare Eingangskapazität, Eingangsabschwächer für beide Kanäle, Anschluß für Peak-Indikator 5 E 24
Schutzschaltungen: Gleichspannungsdetektor am Eingang, Gleichspannungsdrift-Schutzschaltung, Temperatur-Schutzschaltung, Überstrom-Schutzschaltung (Kurzschlußschutz)
Halbleiter: 2 DML-IC's, 49 Transistoren, 43 Dioden Leistungsaufnahme: 450 Watt (8 Ohm, max. Ausgangsleistung) Maße (BxTxH): 442 x 400 x 146 mm
Gewicht: 19 kg
