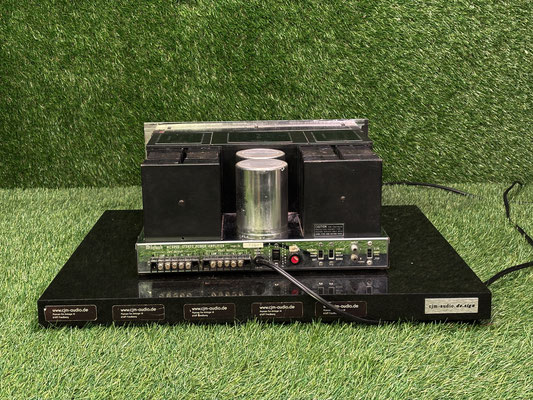

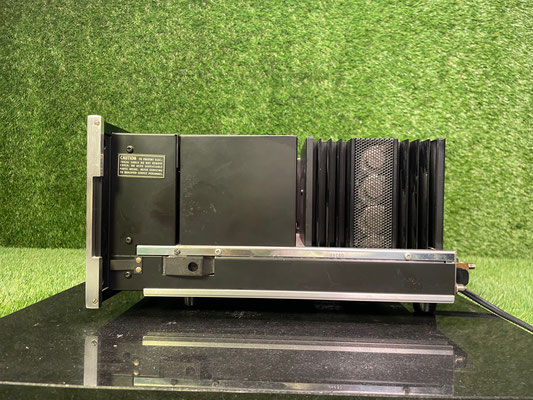

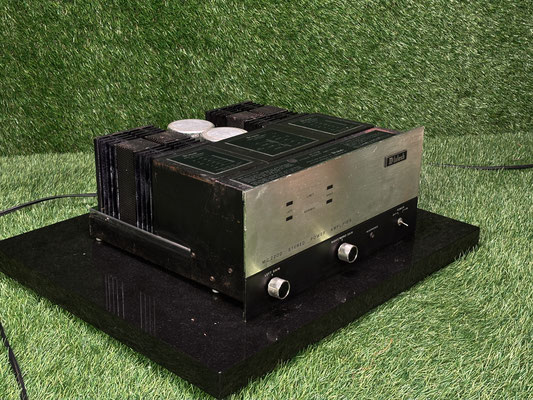

60kg McIntosh MC 2300 Vintage-Endstufe.

Funktioniert, braucht aber einen Service und Liebe, daher so günstig.

Wurde nur kurz schonend hochgefahren und darf nur von Fachkundigen in Betrieb genommen werden! Wird AUSDRÜCKLICH als defekt verkauft, zum aufbereiten!

Starke Gebrauchsspuren sowie Roststellen.

Wir haben 2 x McIntosh MC2300 Endstufen auf Lager (gleicher Zustand)

Weiterführende Informationen (ohne Gewähr):

Der McIntosh MC-2300 ist ein hochwertiger, robuster Verstärker, der von 1971 bis 1980 produziert wurde. Mit einer Leistung von 300 Watt pro Kanal im Stereo-Modus und 600 Watt im Monoblock-Betrieb gehörte er zu den leistungsstärksten und zuverlässigsten Verstärkern seiner Zeit. Er war für kontinuierliche Leistung mit sehr geringer Verzerrung (<0,25 %) ausgelegt und bot oft höhere tatsächliche Leistung als die konservativen Herstellerangaben. Insgesamt wurden 4545 Geräte hergestellt.

Technische Daten:

Leistung: 300 W/Kanal (Stereo), 600 W (Mono)

Frequenzgang: 20 Hz bis 20 kHz

Klirrfaktor: 0,25 %

Dämpfungsfaktor: 14

Signal-Rausch-Verhältnis: 90 dB

Abmessungen: 483 x 267 x 430 mm

Gewicht: 58 kg

Design und Nutzung:

Das massive Gerät (128 lbs/58 kg) war ideal für professionelle Anwendungen und fand weite Verbreitung in Tonstudios. Mit einem Verkaufspreis von 1799 USD war der MC-2300 zwar teuer, bot jedoch außergewöhnliche Klangqualität und Zuverlässigkeit. Solid-State-Technologie machte ihn wartungsärmer im Vergleich zu Röhrenverstärkern.

Historische Bedeutung:

Die Grateful Dead nutzten 48 MC-2300-Verstärker für ihr legendäres "Wall of Sound"-PA-System, das 26.000 Watt Leistung erbrachte. Ein bemerkenswerter Einsatz fand 1973 beim Watkins Glen Summer Jam statt, als zusätzliche Verstärker von McIntosh kurzfristig per Hubschrauber geliefert wurden. Gitarrist Jerry Garcia bevorzugte den MC-2300 in seiner Ausrüstung; ein personalisiertes Exemplar („Budman“) wurde 2021 für 378.000 USD versteigert.

P026

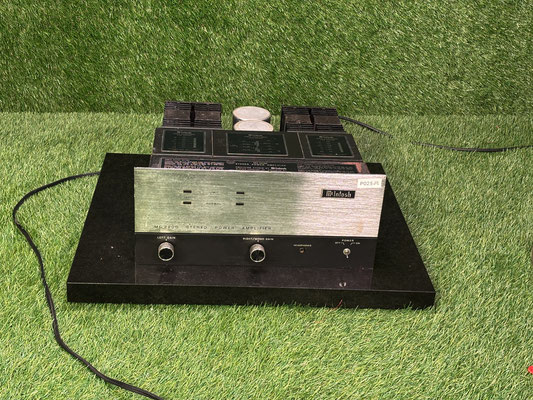

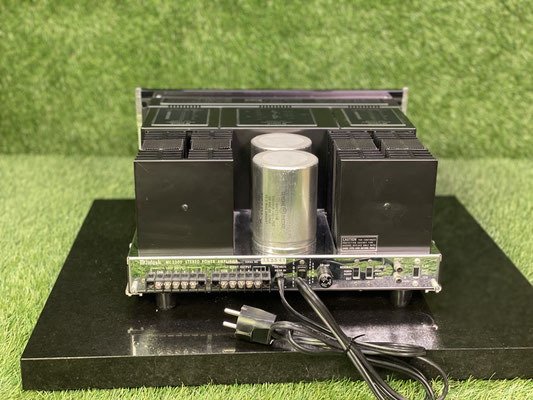

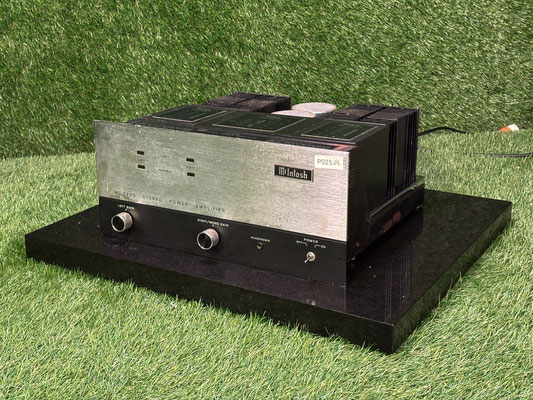

40kg McIntosh MC 2200 Vintage-Endstufe.

Funktioniert, braucht aber einen Service und Liebe, daher so günstig.

Wurde nur kurz schonend hochgefahren und darf nur von Fachkundigen in Betrieb genommen werden!

Wird AUSDRÜCKLICH als defekt verkauft, zum aufbereiten!

P025

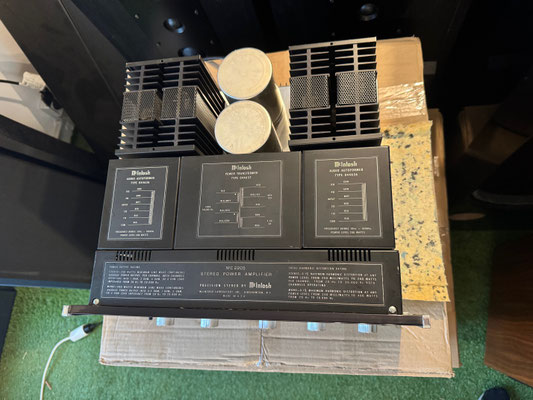

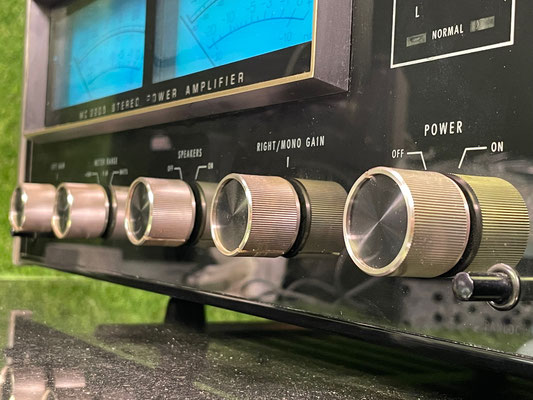

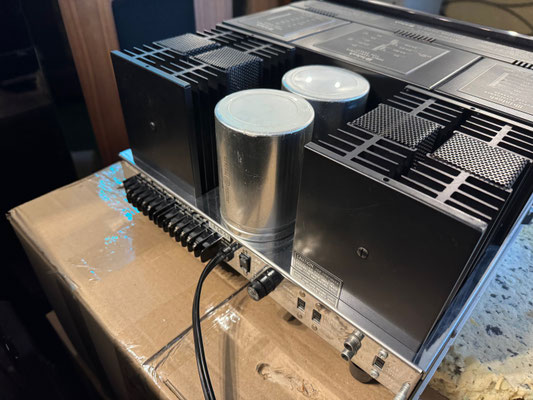

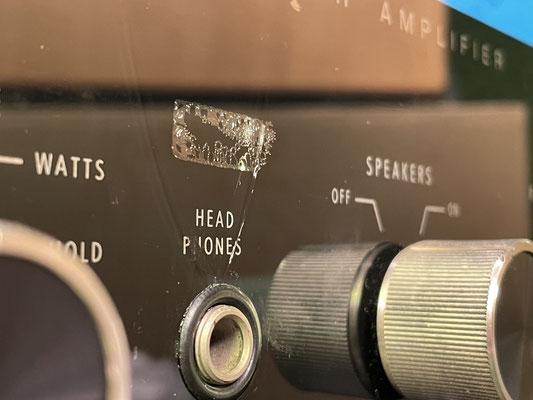

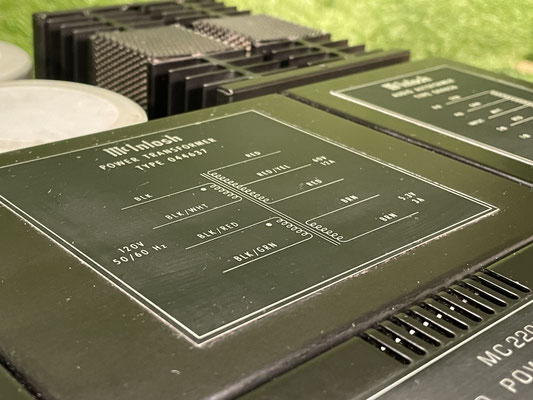

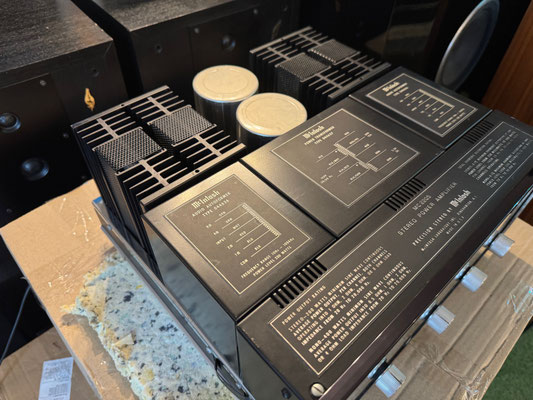

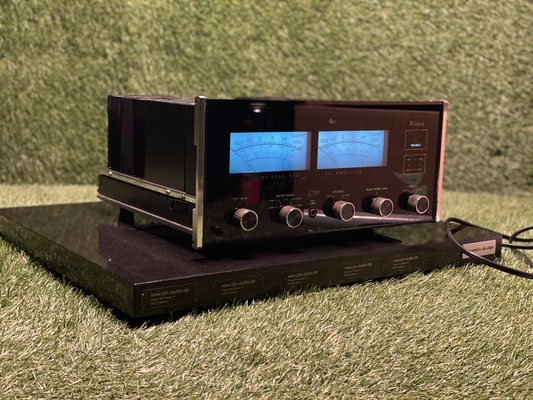

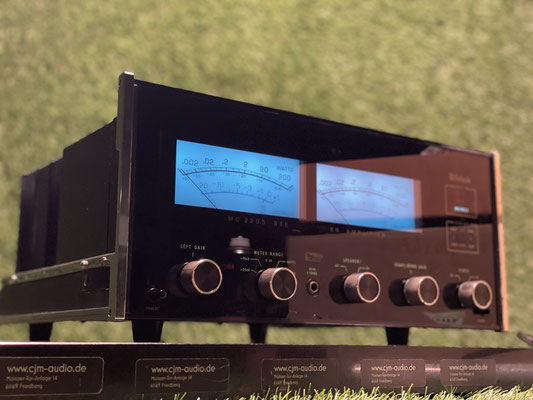

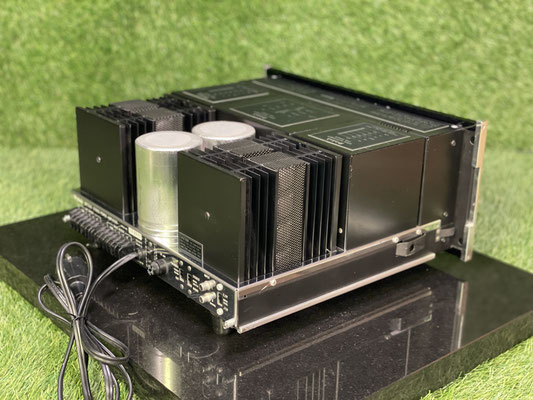

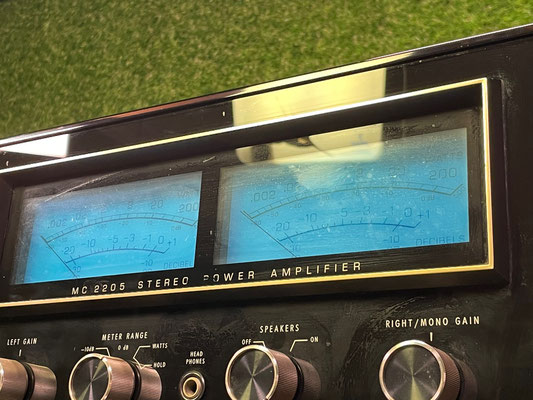

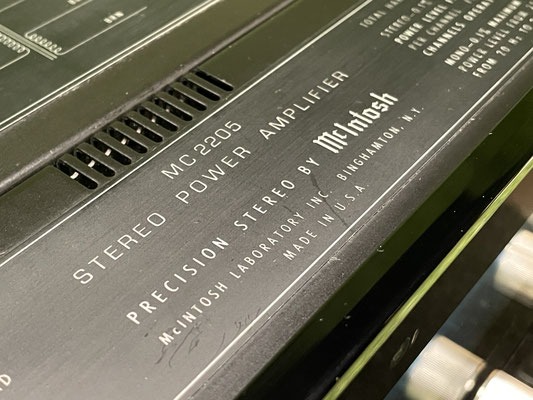

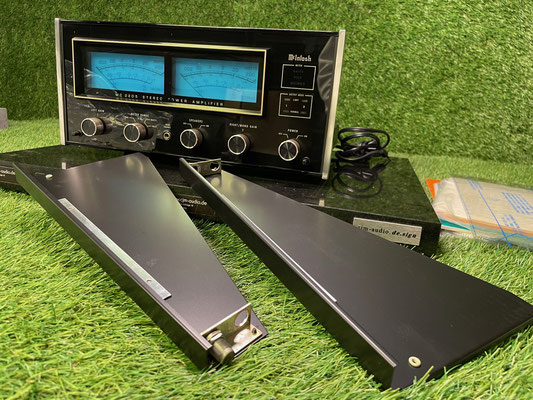

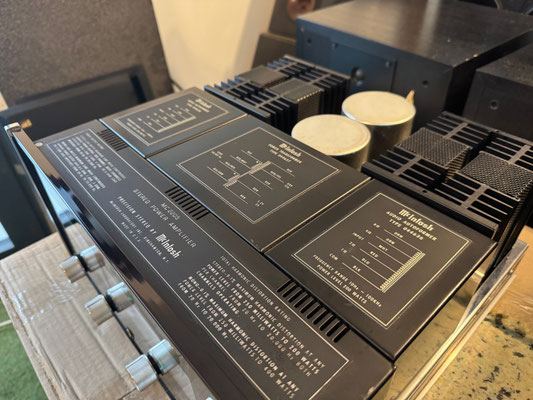

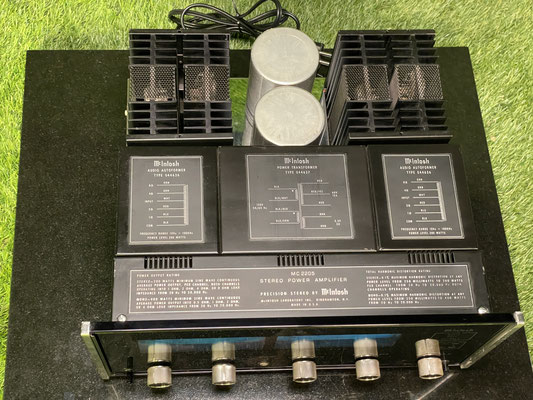

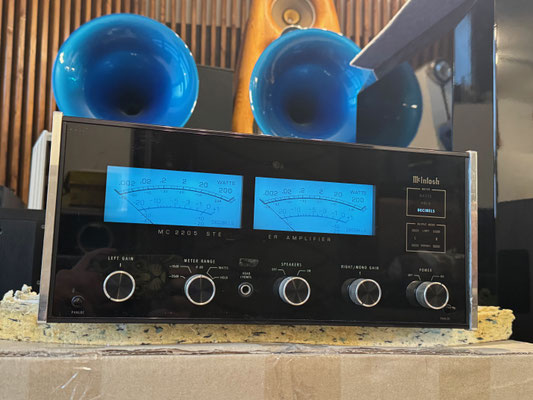

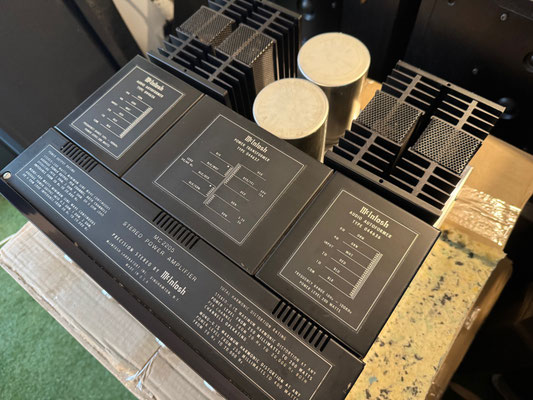

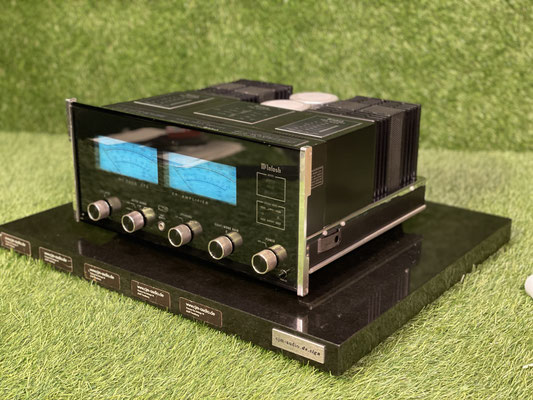

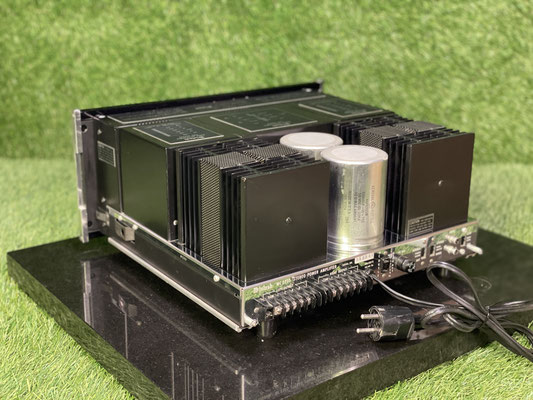

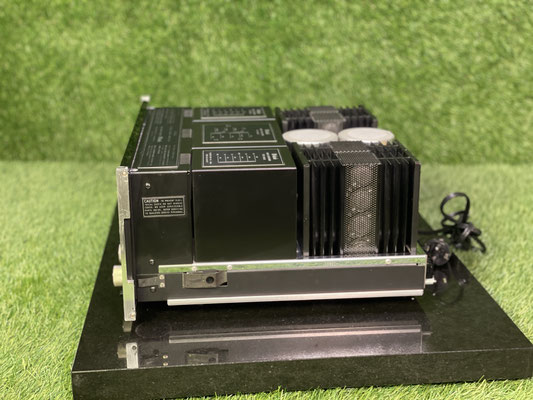

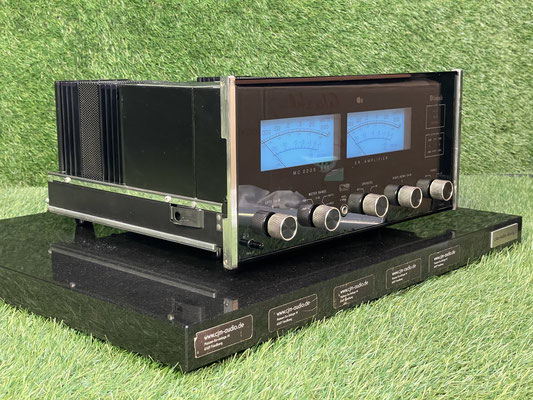

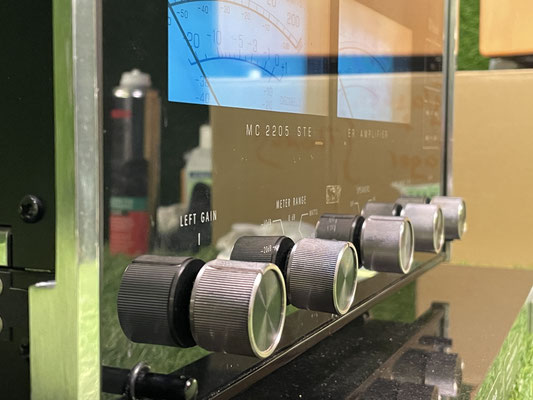

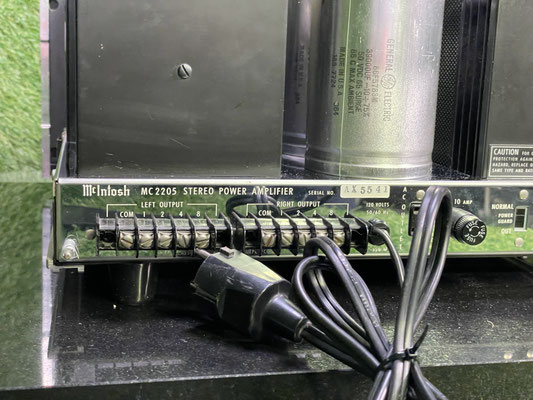

McIntosh MC 2205 Vintage - Endstufe im absolutem Bestzustand, optisch wie auch technisch.

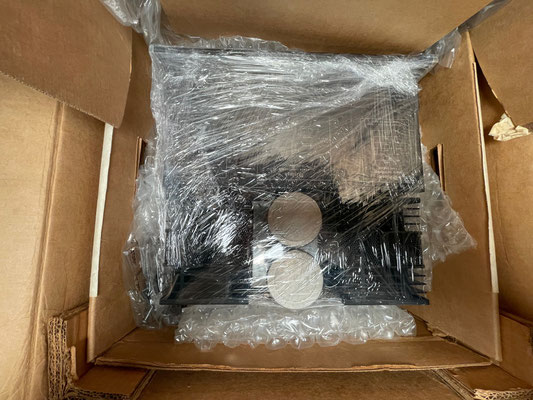

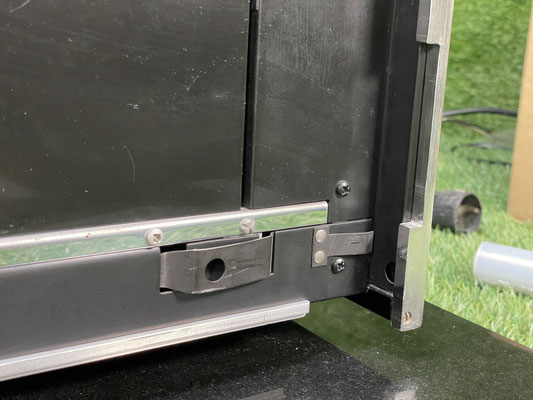

In diesem Zustand inkl. der Originalverpackung samt Inlays und Panlocs eine Rarität!!

....und ja, wir hätten den edlen Kerl noch ordentlich reinigen sollen.

Neupreis 1975, satte 6700€.

Wir haben das Komplettpaket:

McIntosh MR 78 Tuner / Originalverpackung

Mcintosh C 32 Vorstufe /Originalverpackung

McIntosh MC 2505 Endstufe / Originalverpackung

Weiterführende Informationen:

Dies ist ein Stereo-Leistungsverstärker mit eingebautem Leistungsmesser, der dem MC2200 mit eingebautem Leistungsmesser entspricht.

Um Verzerrungen zu eliminieren, wird ein rauscharmer monolithischer Transistor-Differenzverstärker auf der Eingangsseite des Leistungsverstärkerkreises verwendet, der sowohl Eingangs- als auch Rückkopplungssignale bereitstellt. Der nächste Schaltkreis ist ein Spannungsverstärkerschaltkreis mit Klasse-A-Betrieb. Der Treiberschaltkreis und der ergänzende Serviceschaltkreis sind so konzipiert, dass sie nahezu im Klasse-A-Betrieb arbeiten, um Übergangsverzerrungen zu reduzieren. Der Schaltkreis ist immer so ausgelegt, dass er gegen Temperaturschwankungen moderat ausgerichtet ist. Der Leistungstransistor arbeitet im Klasse-AB-Betrieb, und der Arbeitsstrom wird durch ein Thermistor gesichert.

Die Ausgangsstufe verwendet eine einseitige Parapush-Methode und besteht aus sechs hochzuverlässigen ergänzenden Servicleistungstransistoren. Da dieser Schaltkreis eine ausbalancierte Emitterfolgerschaltung ist, weist er eine gute Stabilität und geringe Verzerrungen auf. Darüber hinaus realisiert der einzigartige Ausgangsbias-Schaltkreis einen Klasse-B-Betrieb ohne Übergangsverzerrungen.

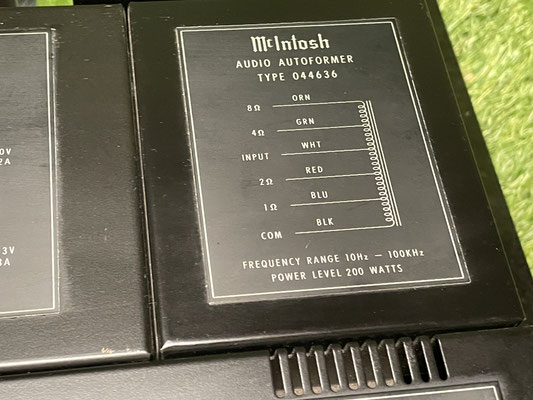

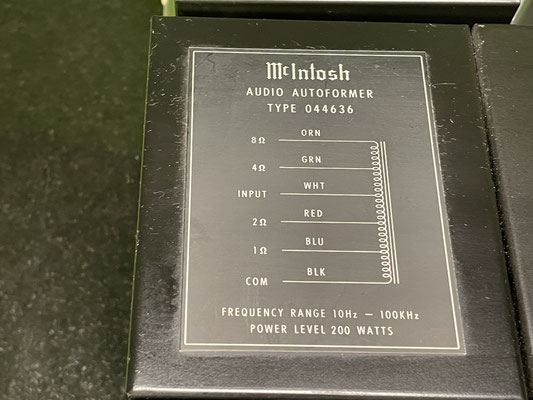

Das Ausgangssignal des MC2205 durchläuft einen Ausgangsübertrager, der so konzipiert ist, dass er den Ausgangsanschluss mit jeder Impedanz abstimmt, um das maximale Ausgangssignal für alle Frequenzsignale unabhängig vom Ausgangsanschluss zu erhalten. Dieser Transformator schützt auch die Lautsprecher im Falle eines Verstärkerfehlers. Wenn eine Gleichstromkomponente in das Ausgangssignal gemischt wird, eliminiert der Transformator die Komponente und verhindert Schäden an den Lautsprechern.

Um eine Überlastung des Ausgangstransistors zu verhindern, wird das Ausgangssignal immer von einem Macintosh-eigenen Überwachungsschaltkreis überwacht. Dieser Schaltkreis hat keine Auswirkung auf das Ausgangssignal, wird jedoch hochimpedant, wenn der Ausgangspegel den Nennwert überschreitet. Wenn das Ausgangssignal seinen Höchstwert erreicht, begrenzt der Überwachungsschaltkreis das dem Ausgangstransistor zugeführte Signal, um Kurzschlüsse des Verstärkerausgangs oder Schäden am Ausgangstransistor zu verhindern. Dieser Überwachungsschaltkreis überwacht die Plus- und Minusseiten des Ausgangssignals separat.

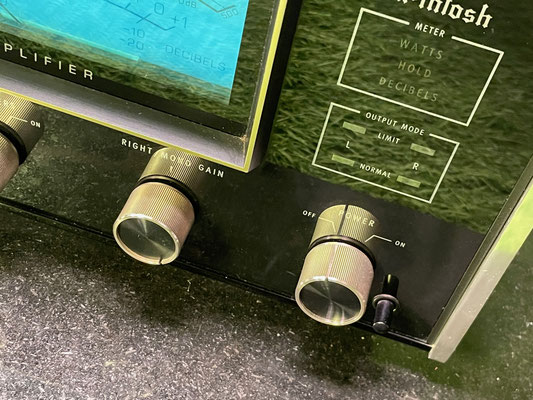

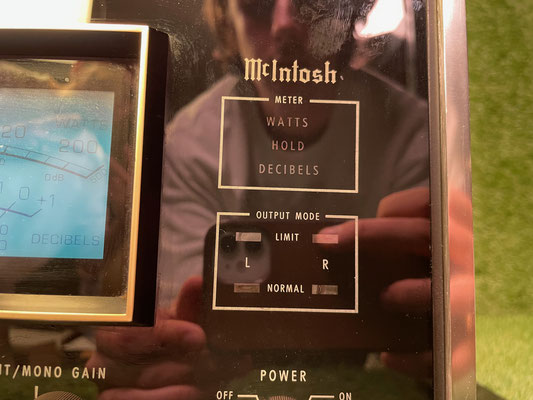

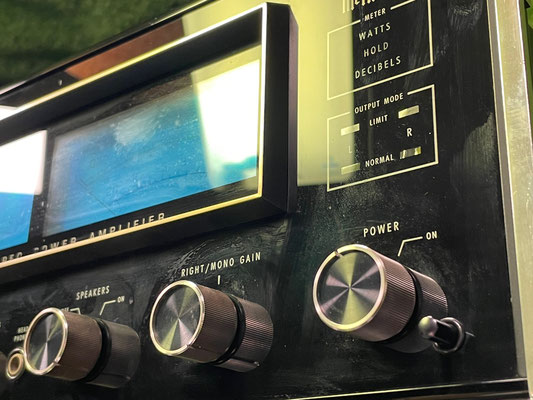

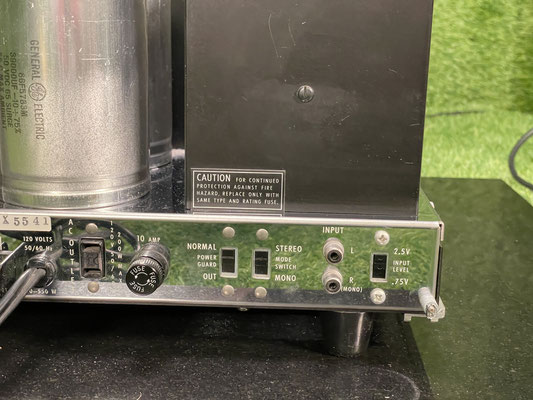

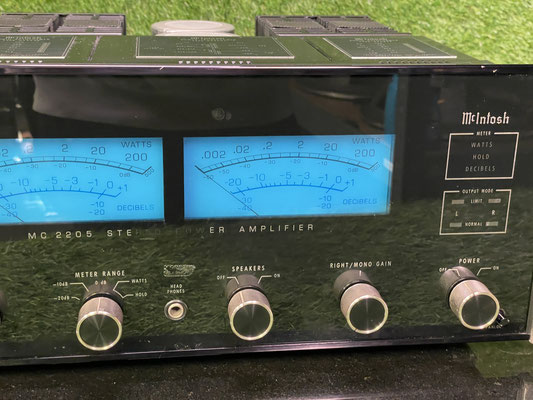

Um die Stabilität und Klangqualität der wiedergegebenen Musik zu verbessern, ist der Verstärker mit einem einzigartigen neuen Schutzsystem, dem Power Guard System, ausgestattet. In diesem Schaltkreis werden die Normal (grün) und Limit (rot) Lampen auf der Vorderseite von Macintosh ein- und ausgeschaltet. Der Schaltkreis vergleicht elektrisch das Ausgangssignal mit dem Eingangssignal und schaltet die Limit-Lampe ein und die Normal-Lampe aus, wenn der Unterschied zwischen ihnen 0,5% beträgt. Wenn der Unterschied 1% erreicht, wird der Power Guard-Schaltkreis aktiviert, um ein Abschneiden des Verstärkers zu verhindern und Verzerrungen von den Lautsprechern zu verhindern, während gleichzeitig die Lautsprecher geschützt werden. In diesem Fall erreicht der Verstärker immer noch die Nenn-Höchstleistung. Das Eingangssignal und das Ausgangssignal werden von einem IC-Differenzverstärker verglichen, und der aufgrund der Verzerrungen des Ausgangssignals entstehende Unterschied wird in eine Spannung umgewandelt. Diese Spannung wird etwa 100-fach verstärkt und über einen Vollweg-Gleichrichterschaltkreis einem Schmidt-Trigger-Schaltkreis zugeführt. Die Limit-Lampe leuchtet auch auf, wenn der Verstärker überlastet ist. Selbst wenn der Überlastzustand sehr kurz ist, bleibt die Lampe für eine ausreichend sichtbare Zeitspanne eingeschaltet. In diesem Fall zeigt das Messgerät weniger als 200W an. Die aus dem Unterschied der Wellenform gewonnene Spannung wird erneut verwendet. Wenn die Spannung höher wird als der Schwellenwert, der die Limit-Lampe einschaltet, wird der Power Guard-Schaltkreis aktiviert. Um den Power Guard-Schaltkreis zu verwenden, setzen Sie den Power Guard-Schalter auf der Rückseite auf die Normalposition. Wenn dieser Schalter in der Aus-Position ist, funktioniert nur die Limit-Lampe.

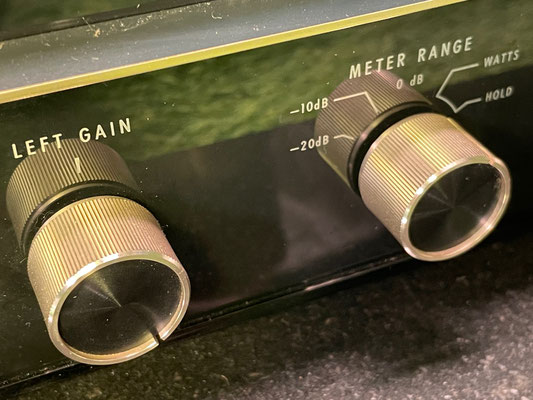

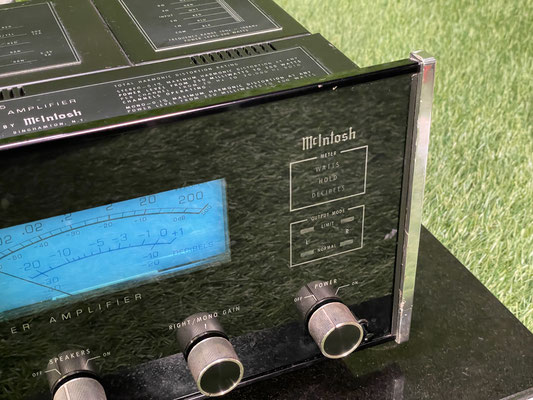

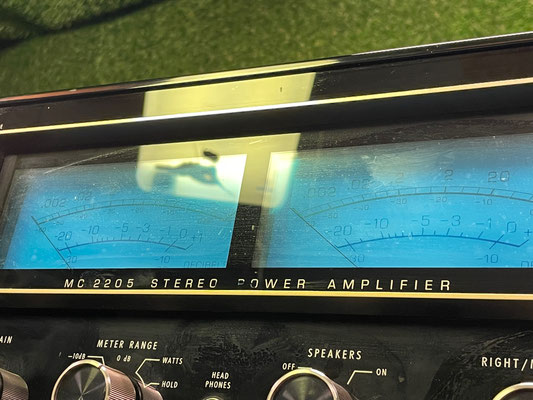

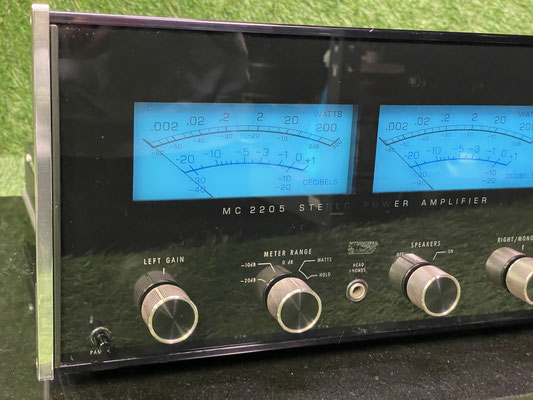

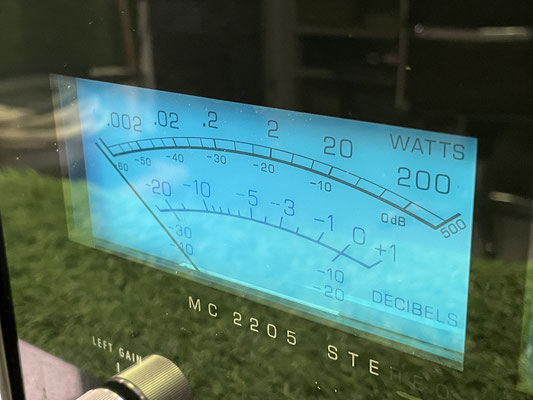

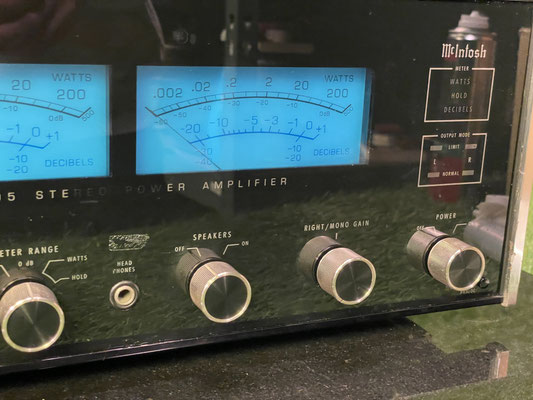

Der Verstärker ist mit einem unabhängigen Leistungsmesser für die linken und rechten Kanäle ausgestattet. Der Messbereich des Messgeräts umfasst Watt und Dezibel. Wenn Sie den Messbereich auf 0 dB oder -20 dB ändern, wird das Messgerät auf der Dezibel-Skala angezeigt.

Technische Daten:

Typ: Stereo-Leistungsverstärker

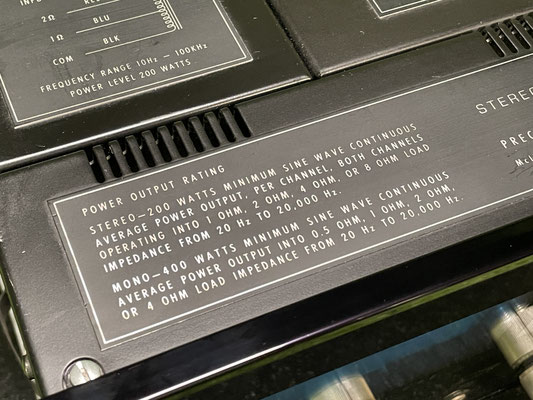

Ausgangsleistung:

Stereo: 200W + 200W (Nennleistung)

14,1 VRMS bei 1 Ohm Belastung

20,0 VRMS bei 2 Ohm Belastung

28,3 VRMS bei 4 Ω Belastung

40,0 VRMS bei 8 Ω Belastung

Mono: 400W (Nennleistung)

14,1 VRMS bei 0,5 Ω Belastung

20,0 VRMS bei 1 Ohm Belastung

28,3 VRMS bei 2 Ohm Belastung

40,0 VRMS bei 4 Ω Belastung

Ausgangs-Impedanz:

Stereo: 1 Ω, 2 Ω, 4 Ω, 8 Ω

Mono: 0,5 Ω, 1 Ω, 2 Ω, 4 Ω

Nennausgangsbereich: 20 Hz bis 20 kHz

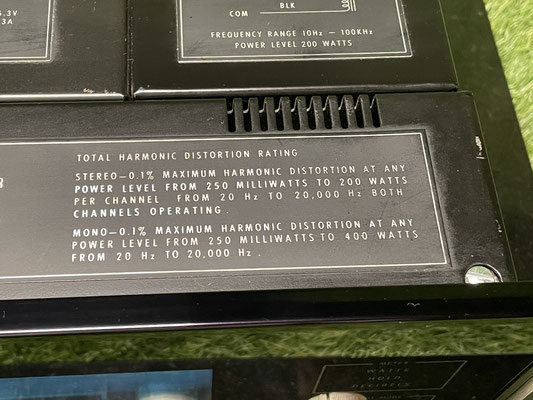

Gesamtverzerrungsfaktor (wenn beide Kanäle betrieben werden): 0,1% oder weniger (Ausgang 0,25W ~ 200W, 20 Hz ~ 20 kHz)

Übersteuerungsverzerrungsfaktor: 0,1% oder weniger (bei Nennleistung)

Frequenzgang (bei 1W Ausgang): 20 Hz ~ 20 kHz + 0 -0,25 dB

10 Hz ~ 100 kHz + 0 -3,0 dB

Signal-Rausch-Verhältnis: 95 dB oder mehr (bei Nennleistung)

Ausgangsspannung: 25V

Dämpfungsfaktor:

Stereo: 16 (bei 1 Ω Belastung)

50 (bei 2 Ω Belastung)

30 (bei 4 Ω Belastung)

16 (bei 8 Ω Belastung)

Mono: 16 (bei 0,5 Ω Belastung)

50 (bei 1 Ω Belastung)

30 (bei 2 Ω Belastung)

16 (bei 4 Ω Belastung)

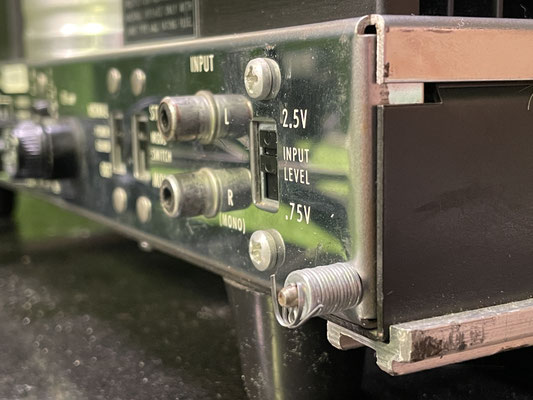

Eingangsempfindlichkeit/Impedanz: 0,75 V, 2,5V/100k Ω

Verwendete Halbleiter: Siliziumtransistor: 49 Einheiten, Siliziumdiode: 45 Stück, IC: 8

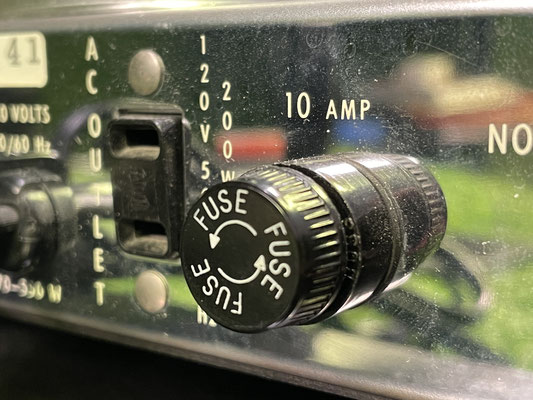

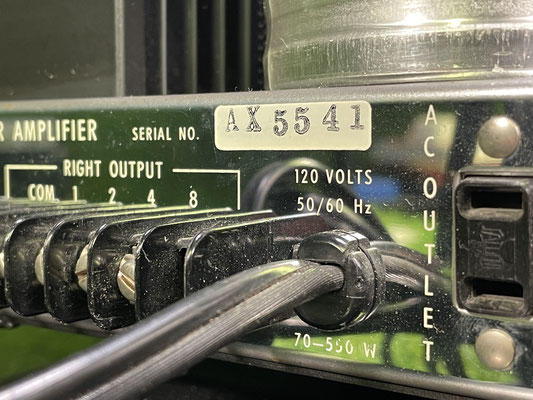

Stromversorgung: 120 V, 50Hz/60Hz

Leistungsaufnahme: 70W (ohne Signal), 550W (bei maximaler Nennleistung)

Abmessungen: Frontplatte: 411,2 mm Breite x 181 mm Höhe, Gehäuse: Breite 381 x Höhe 166,7 x Tiefe 368,3 mm

Gewicht: 38,6 kg, 44,0 kg (verpackt)

Ps: Die Prospekte gehören nicht zum Angebot.
