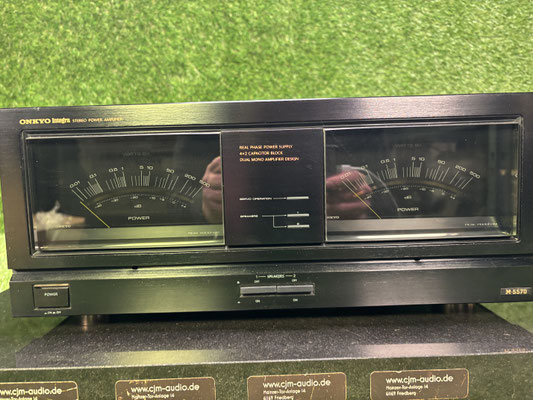

Schön erhaltene Onkyo M-5570 Endstufe mit großen schicken VU-Metern, welche von rote auf grüne VU-Beleuchtung umschaltet, sobald die Relais freigeschaltet sind.

Weiterführende Informationen (ohne Gewähr):

Der Hersteller Onkyo hat das Modell M-5570 in der Integra Serie entwickelt, das als Endstufe zwischen 1989 und 1992 produziert wurde. Diese Endstufe wurde in Japan hergestellt und war in der Farbe Schwarz erhältlich. Die Abmessungen betragen 435 mm × 184 mm × 422 mm (Breite × Höhe × Tiefe), wobei die Breite inklusive optionaler Holz-Seitenteile 465 mm beträgt. Das Gewicht der Endstufe liegt bei etwa 21 kg ohne und 22 kg mit Holz-Seitenteilen. Der Neupreis betrug circa 2.000 DM im Jahr 1991.

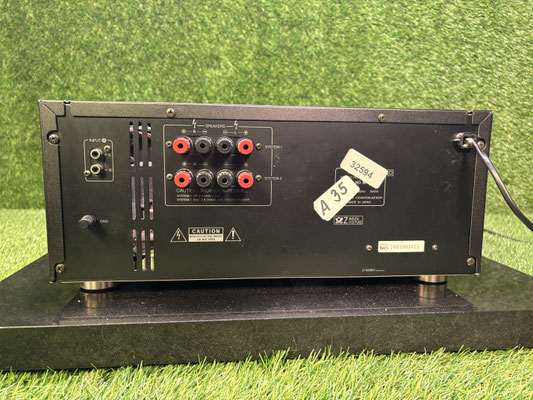

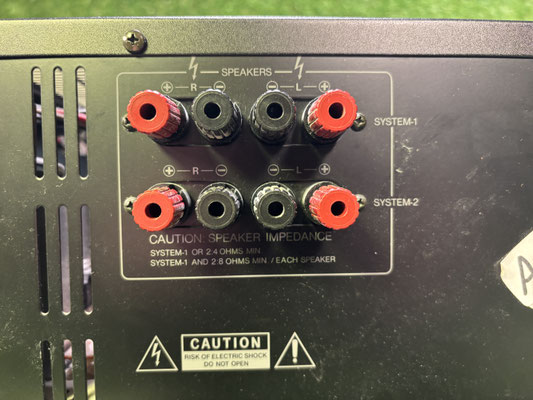

Die Anschlüsse der Onkyo M-5570 umfassen einen Eingang, der direkt 1 V und 20 kOhm sowie variabel 0–1 V und 20 kOhm unterstützt, und einen Ausgang für zwei Lautsprecherpaare.

Die technischen Daten der Endstufe zeigen eine beeindruckende Leistung: Bei 8 Ohm liefert sie eine Dauerleistung von 2 × 170 W (beide Kanäle ausgesteuert, von 20–20.000 Hz, mit einem Gesamtklirrfaktor von höchstens 0,003 %), während sie bei 4 Ohm 2 × 250 W erreicht. Die Dynamikleistung beträgt 2 × 210 W bei 8 Ohm und 2 × 350 W bei 4 Ohm. Der Gesamtklirrfaktor liegt bei 0,003 % sowohl bei Nennleistung als auch bei 1 Watt Ausgangsleistung. Die Intermodulationsverzerrungen betragen ebenfalls 0,003 % bei Nennleistung. Der Frequenzgang reicht von 1 Hz bis 100.000 Hz ( +0, −1,5 dB), und der Dämpfungsfaktor liegt bei 140 (8 Ohm, 1 kHz). Der Geräuschspannungsabstand beträgt 120 dB (IHF-A, kurzgeschlossen).

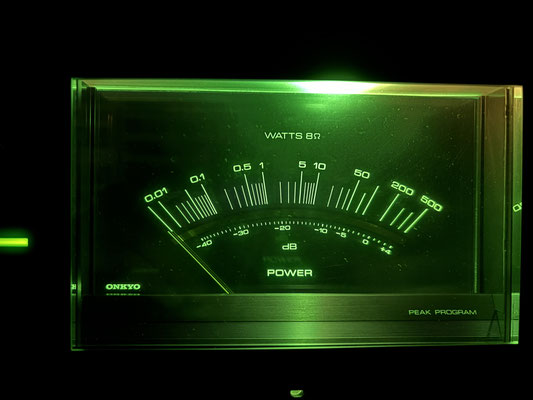

Besondere Ausstattungen der Onkyo M-5570 umfassen zwei große VU-Meter.

M164
